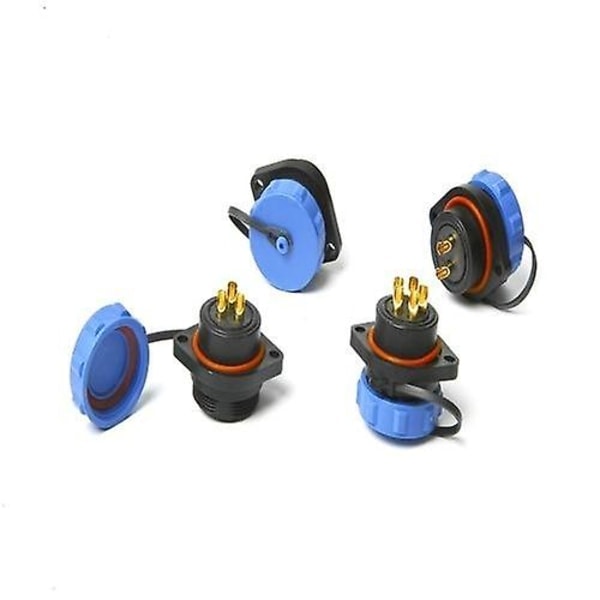

SP17 är mellanstorleken i SP-serien. Den är större än SP13 och kan arbeta under högre spänning. Den är tillverkad av plast med gängad koppling och IP68-klassning för utomhusbruk, vilket gör den vattentät. Med olika stiftarrangemang från 2-9 berikar SP17 den IP68-klassade vattentäta SP-familjen med ett medelstort panelhål på 17 mm och en maximal paneltjocklek på 4 mm.

Funktioner:

Flygkontaktplugg + uttag, SP17 vattentät, guldpläterad mässingskontakt, lödanslutning.

IP68-klassad kontakt för inomhus- och utomhusbruk.

SP17-kontakter är endast tillgängliga med lödanslutningar, men de är lättare att löda än SP13:s.

Isolerat flamskyddande plasthölje, antioxidation och rostfritt, bra tätning.

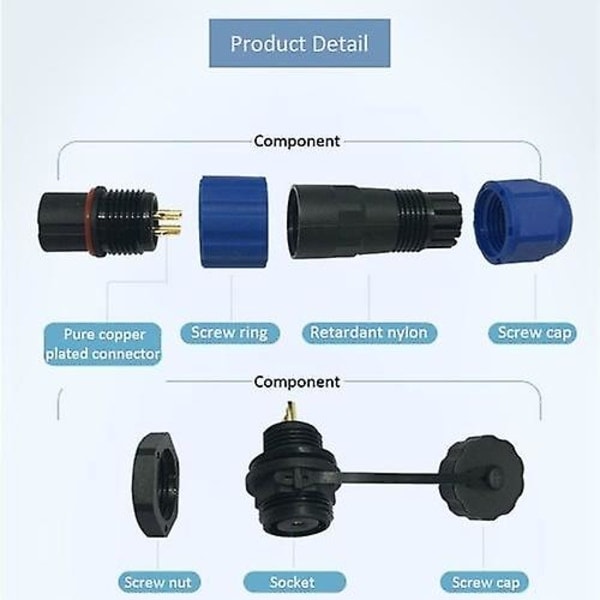

Funktion med ena sidan är stiftflyg, den andra sidan är kabelgenomföring, den med vattentätt lock.

Med ett litet panelhål på 17 mm och en maximal paneltjocklek på 4 mm. Den är tillgänglig för olika alternativ från 2 till 9 stift.

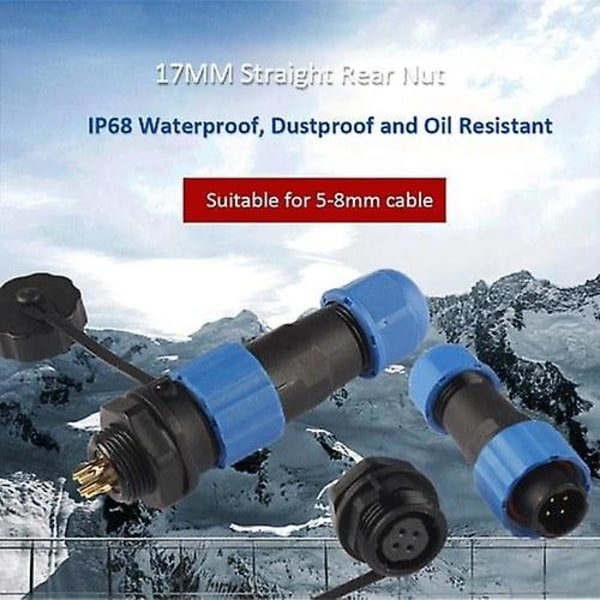

Kabeldiametern måste ligga inom det specificerade intervallet 5 mm till 8 mm.

Hylsans huvud har ett vattentätt skydd för att förhindra att vatten och damm kommer in i uttaget när det inte är anslutet.

Guldpläterade kontakter i ren koppar för bättre ledningsförmåga, korrosionsbeständighet, U-formad design och bekvämare för lödning av kablar.

Stjärtlåsmuttern är lätt att använda och hålet är krökt för att förhindra skador på vajern.

Specifikationer:

Material: plast

Stift: 2Pin 3Pin 4Pin 5Pin 7Pin 9Pin (valfritt)

Panelens hålstorlek: 17 mm

Max tjocklek på panel: 4 mm

Pluggningsmetod: gängad anslutning

Kopplingsmetod: svetsning

Svetsmetod: kolofonium elektrisk lödkolvsvetsning

Kontaktmaterial: koppar (guldpläterad)

Svetsat nålhål: guldpläterad stil

Skalmaterial: termoplast PA66

Isolator: termoplastiskt material PPS hög temperatur 260 ° C

Arbetstemperatur: -25°C-85°C

Högtrycksmotstånd: ≥1000V

Antal pluggar: ≥500 gånger

Instickstider: ≥3000 gånger

Vattentät: IP68

Relativ luftfuktighet: 90%-95% (40±2°C)

Saltspray: 48H i 5% NAC1-dimma

Tätningsring: silikon

Isolationsresistans: 500MΩ under normala förhållanden

Effekt: mindre än 5 ohm

Arbetsström: φ2 kontakt: 20A, φ1 kontakt: 5A

Arbetsmotstånd: φ2 kontakt: 2MΩ, φ1 kontakt 5MΩ

Driftspänning: 250V (AC) Tål spänning: 2500V (AC)

Använd tråddiameter: φ5,0-8,0mm

Paketstorlek: 12*8*2,5 cm/4,72*3,14*0,98 tum

Förpackningsvikt: 26g

Notera:

För att uppfylla IP68-standarderna måste kabeldiametern ligga inom det specificerade intervallet 5 mm till 8 mm.

Packlista:

1* SP17 IP68 vattentäta kontakter
