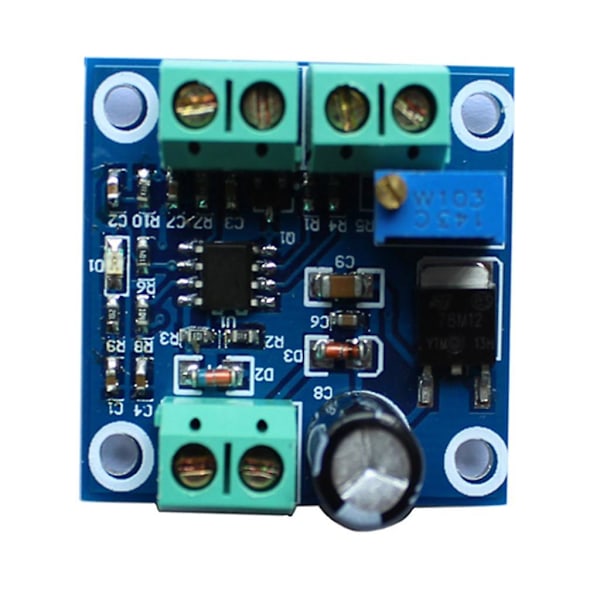

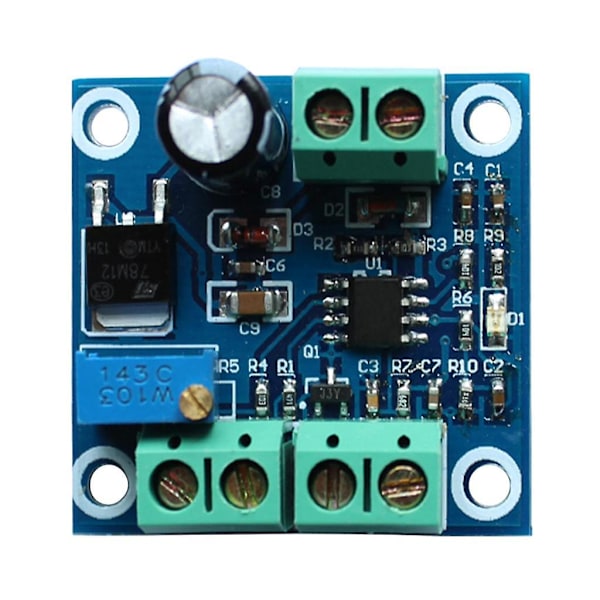

Denna LC v2F-modul kan generera olika frekvenser beroende på olika ingångsspänningar, och den kan omvandla 0-10V spänning till 0-10KHz frekvenspulssignal.

Driftspänning: 13.5V-30V

Ingång Kontrollerbart Spänningsområde: 0-10V

Utgångsfrekvensområde: 0-10KHz



Specifikation:



Gränssnittsdefinition

VCC: driftström

GND: strömjord

IN+: ingångsspänning

IN-: ingångsjord

OCOUT: signal kollektor utgångsport (om du använder den med drivrutin kan den användas)

FOUT: frekvensutgångsport (universell frekvensutgångsport)

Två oberoende utgångar, OC-OUT är NPN, och FREQ-OUT är IC-utgång. Den gemensamma katodänden är med den negativa GND för strömförsörjningen. När gemensam anod ansluts, används den med strömpositiv. Om anslutningen är gemensam anod och strömförsörjningen är 13-24V, vänligen seriekoppla ett 2.7K ohm motstånd; om strömförsörjningen är 12V, vänligen seriekoppla ett 330 ohm motstånd.

Anslut frekvenspulssignalen till F, och det finns en motsvarande spänningsutgång vid terminalen. Korrespondens mellan ingång och utgång: 1V=1KHZ 10V=10KHZ. Om det finns en avvikelse kan du justera potentiometern på kortet för att kalibrera.



Paketet innehåller:



1 Styck Spänning till Frekvens Omvandlingsmodul
