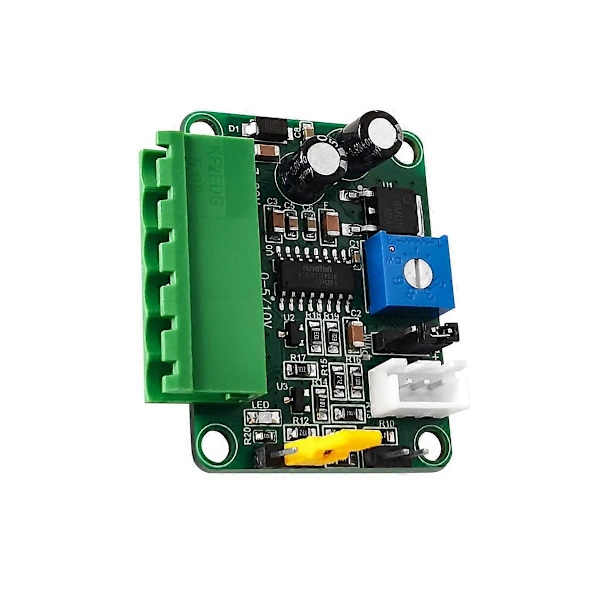

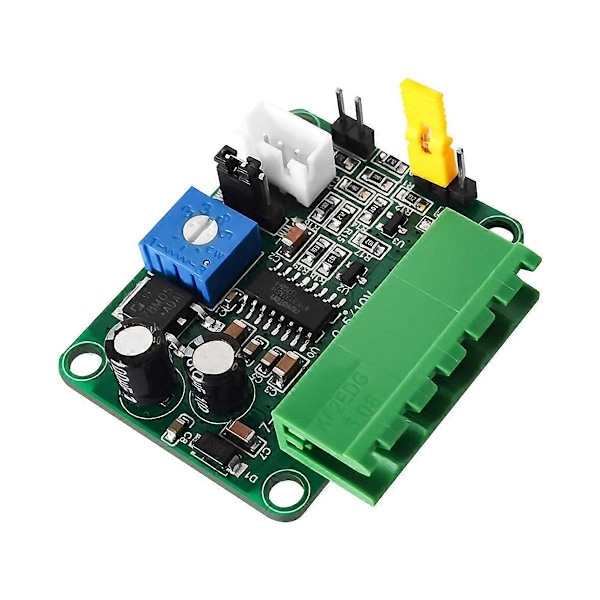

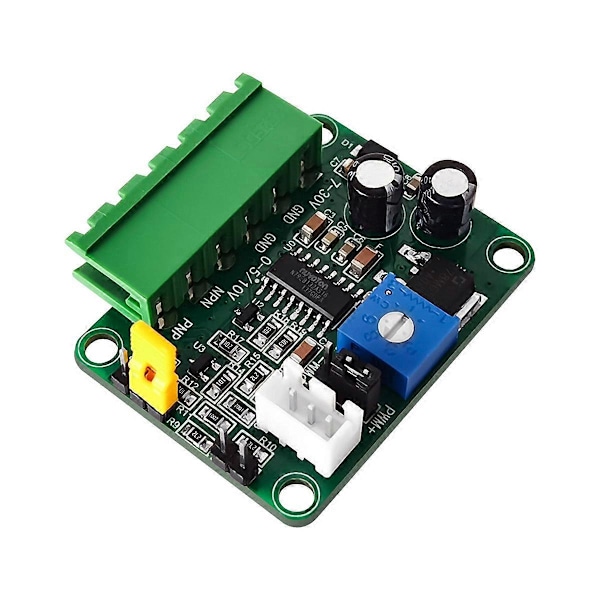

1. 0-5V eller 0-10V analog ingångsspänning till 0-100% PWM-signal. PWM-signalfrekvens 2KHZ-20KHZ-intervall, maximalt är 20KHZ. Fabriksinställningen är minimalt 2KHZ. Standardfunktionen är 0-10V till 0-100% av 2KHZ PWM-signalen, kunder kan justera potensiometern på kortet för att ställa in motsvarande frekvensutgångsstorlek efter behov.
2. PWM-signal och spänning kan vara proportionella eller omvänt proportionella till utgången. (. positiv fasutgång eller invers fasutgång) 2 att välja mellan.
3. Det finns två typer av PWM-signaler. De är PNP-PWM-utgång och NPN-PWM-utgång. Bland dem kan PNP-PWM-utgången endast vara 5V-nivå, NPN-PWM-utgången har två typer av 5V och 24V-nivå. När NPN-PWM-signalen matas ut stöder den gemensam negativ anslutning och gemensam positiv anslutning, och det finns två typer av nivåer: 5V och 24V. När du matar ut 24V-nivå måste strömförsörjningen vara 24V.
4. När PNP-PWM-utgången matas ut kan nivån endast vara 5V. Endast gemensam negativ ledning kan anslutas till MCU, etc. Den utgående PWM-signalfrekvensen är justerbar från 2KHZ till 20KHZ, med 11 steg, motsvarande 2KHZ, 4KHZ, 6KHZ, 8KHZ och 20KHZ. 2KHZ är standardfrekvensen.
5. modulens ingångsströmförsörjning 7-30V. 200MA ström kan vara. Rekommenderad strömförsörjning 15-30VDC. 24VDC strömförsörjning krävs när du matar ut 24V-nivå PWM-signal. reserverat för externt potensiometergränssnitt. Du kan komma åt potensiometern för att ställa in PWM-utgången, extern potensiometer för att justera behovet av anpassning.

Storlek: 45 x 47 x 18MM (inklusive delar)
Applikationen.
1. för PWM-motorhastighetsstyrningsgränssnittskoppling.
2. för instrument AD-gränssnittskonvertering.
Material: PCB
Färg: som visas

Paketinnehåll:
1 x signalmodul

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
