Allmän beskrivning

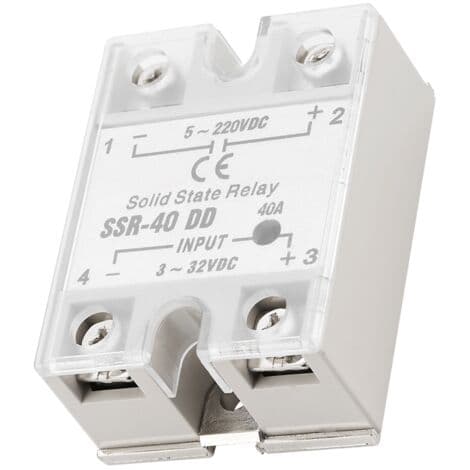

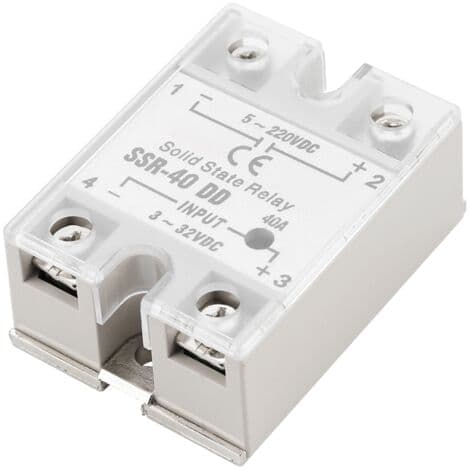

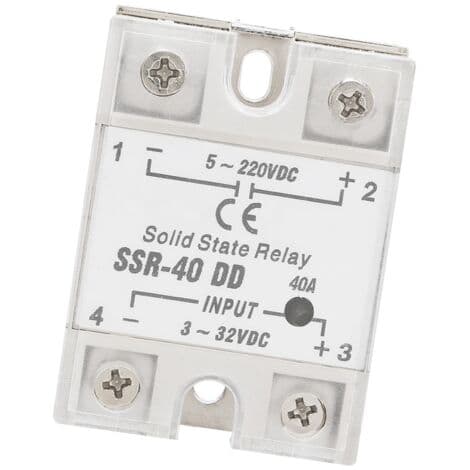

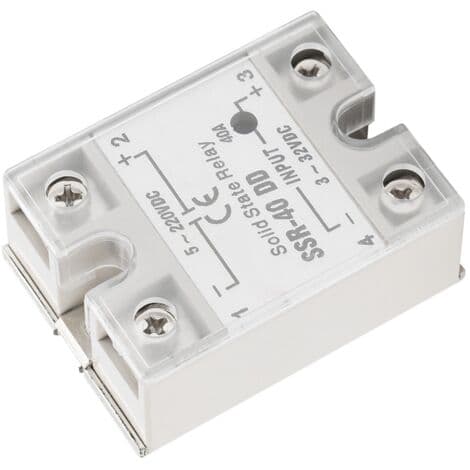

SSR-40 DD solid state-reläet är designat för industriella automationsapplikationer. Det erbjuder gnistfri omkoppling, hög omkopplingshastighet och tyst drift. Denna modul är särskilt lämplig för tuffa miljöer som korrosiva, fuktiga eller dammiga, och är idealisk för automatiska styrsystem, inklusive temperaturregulatorer.

Tekniska specifikationer

Artikeltyp: Solid State Relä

Material: Plast + Metall

Ingångsspänning: 3-32 VDC

Ingångsström: 6-12 mA

Utgångsspänning: 5-220 VDC

Utgångsström: 40 A

Spänningsfall i tillstånd: ≤ 1 V

Till/Från-tid: ≤ 10 ms

Läckström i från-tillstånd: ≤ 2 mA

Isolationsspänning: ≥ 1500 VAC

Paketvikt: Ca. 120 g

Installation

En kylfläns rekommenderas för att underlätta värmeavledning, särskilt för reläer med en arbetsström större än 10 A.

Det är lämpligt att lägga till kylpasta mellan reläet och kylflänsen för bättre värmeavledning.

När kylflänsens yttemperatur når cirka 60°C, rekommenderas användning av tvångsluft.

Användning

Det faktiska driftvärdet för utgångsströmmen bör begränsas till 1/3 av det nominella värdet för att undvika att skada reläet. Till exempel, för ett 40 A relä, är det lämpligt att inte överskrida 12 A.
