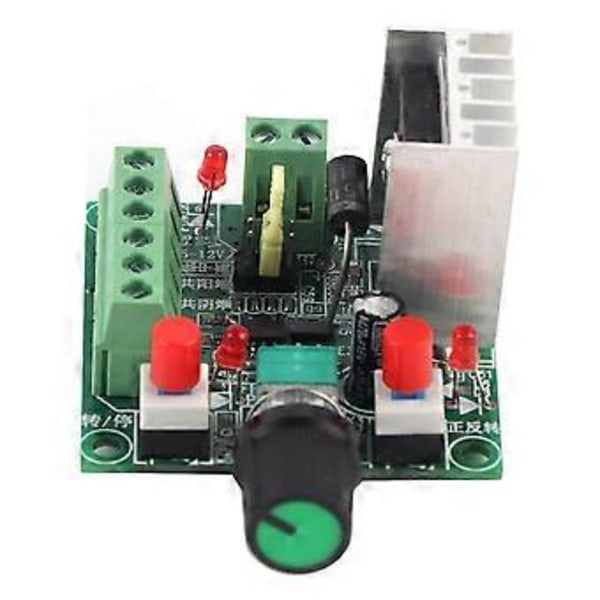

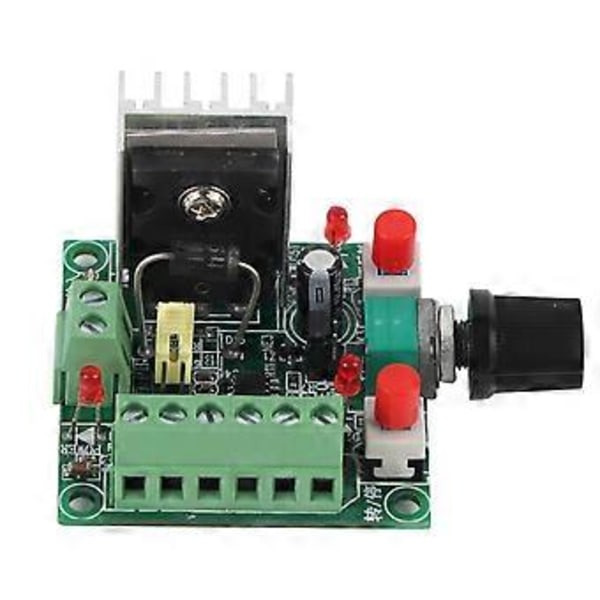

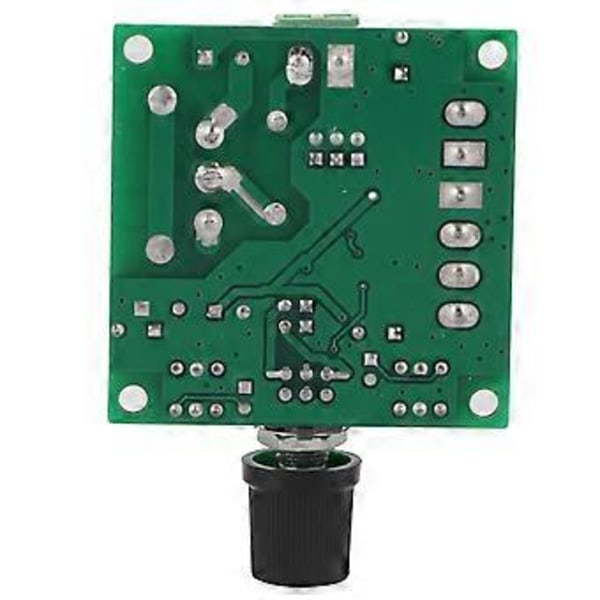

Beskrivning: Denna kontroller kan generera PWM-signalfunktioner, kortet har en bygel, du kan ställa in standardvalet som tillhandahålls i pulsfrekvenssignalen. Funktioner: Denna modul levereras som en stegmotordrivsignal. För att styra stegmotorn måste du också ha drivenheten för att använda den. Kontrollern har höga, medelhöga och låga totalt tre typer av frekvenssignaler som kan användas för att välja bygel. Frekvensmätning kan mäta PUL och gemensam katodterminal (GND) två portar. PUL + och PUL- pulserad positiv och negativ; EN + och EN- är för att aktivera de positiva och negativa terminalerna; DIR + och DIR- är de positiva och negativa riktningarna. Dessa sex linjer är anslutna för att driva motsvarande puls, riktning, så sex portar möjliga. Strömförsörjning: 15-160VDC eller 5-12VDC. Om du använder 5-12VDC ström, anslut positiv ände till DC 5-12V Input, negativ ände anslut Common Cathode End. Motorns framåt och bakåt kan styras genom att trycka på knappen. Motorns hastighet kan styras genom att justera potentiometerns frekvens. Specifikation: Strömförsörjningsspänning: 15-160V / 5-12V Frekvens: Hög: 5,8KHZ-127KHZ, Mellan: 590HZ-15,8KHZ, Låg: 82HZ-2,3KHZ Storlek: Ca. 50 x 51 x 37 mm / 1,97 x 2 x 1,45 tum Vikt: 50g Antal: 1 st Paketlista: 1 x PWM-generator Obs: 1. Om du använder för att starta eller stoppa funktionen måste ENA-kontrollerns aktiveringsplint vara ansluten till gemensam katod eller gemensam anoddrift. 2. Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
