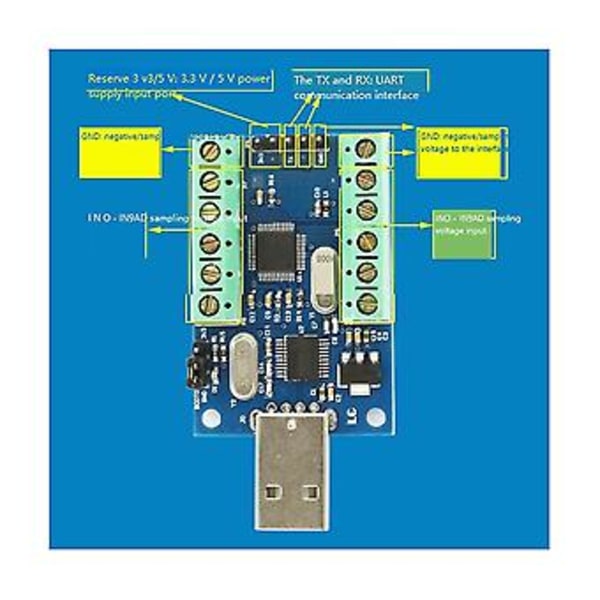

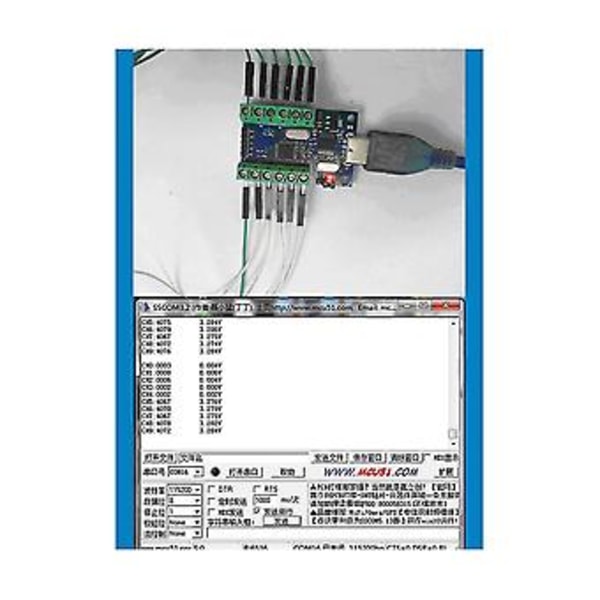

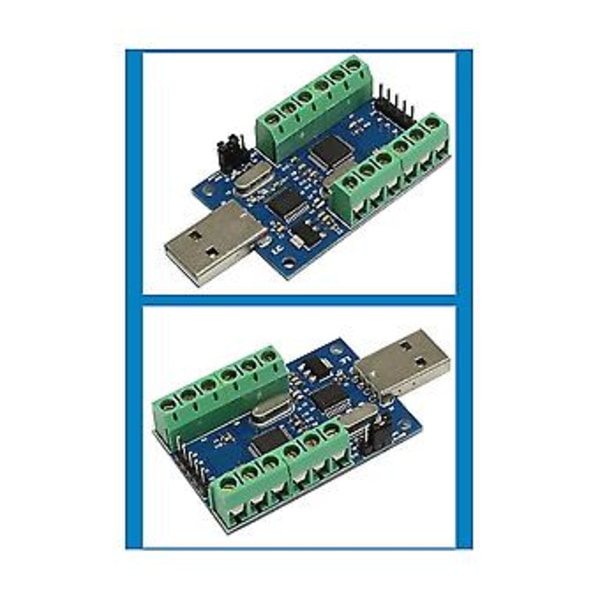

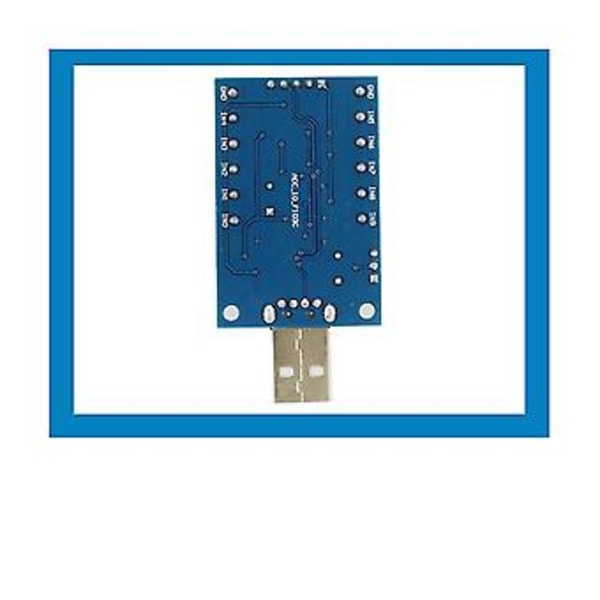

Installera drivrutinen för USB till seriell port-chippet CH340, anslut modulen till datorn, IN0-IN9 är anslutna till samplingsspänningen, GND är ansluten till samplingsspänningens negativa pol (dvs. gemensam bearbetning), öppna den seriella felsökningsassistenten, välj port och hastighet (115200), du kan AD-sampla, samplingsfrekvensen uppdateras en gång var 500 ms, kunden kan justera denna tid baserat på koden. Om du vill använda den externa MCU:n för att erhålla samplingsdata direkt kan du ansluta 3,3V, TX och GND från MCU:n till 3,3V, TX och GND på modulen. Det är naturligtvis ok att förse modulen med 5V. Protokollet för dataöverföring finns i koden. Om kunden vill koda om, programmera om . Programmeringen går till på följande sätt: Sätt in modulen i datorns USB-port, sätt in jumperkabeln på modulen till 3V3-änden (observera att den ska sättas tillbaka till GND efter att programmeringen är klar), öppna programmeringsprogramvaran FlyMcu, öppna hex-filen, ställ in portnummer och våg. För relevanta parametrar som hastighet, klicka på \"Programmering\", använd sedan pincetten för att klämma fast de två ändarna av kondensatorn C9 (motsvarar återställning). Samplingsspänningsingångarna IN0-IN9 kan anslutas eller endast delvis anslutas. När en viss kanal inte har någon samplingsspänningsingång är utgången från kanalen ett slumpmässigt värde, och den oanvända porten kan också modifieras av sig själv som en normal I/O-port. Spänningen som används bör inte överstiga 3,3V, annars finns det risk för skador på chippet. Produktfunktion Den 10-kanaliga modulen använder de interna 10-kanalsresurserna i STM32F103-serien som samplingskärna och överför de erhållna samplingsdata till det interna minnet via STM32 för att minska CPU-belastningen och förbättra stabiliteten för AD-samplingen. Noggrannhet, medan det inbyggda USB till seriell port-chippet kan överföra data till datorn. Produktparameter Inbyggt STM32F103C8T6 master-chip Inbyggt CH340 seriell port till USB-chip, lätt att visa AD-samplingsresultat på PC via USB-port Reserverat UART seriellt kommunikationsgränssnitt, kan anslutas till MCU Analog ingångskanal, 10-kanalig single-ended ingång Samplingsspänningsingångsområde: 0~3,3V Strömförsörjningsspänning: 5V/3,3V Upplösning: 12Bit (4096) Kortstorlek: 50 x 33mm Material: PC+Metall Färg som visas Paketets innehåll: 1 x Modul Endast ovanstående paketinnehåll, andra ingår inte. Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3cm.
