Beskrivning:

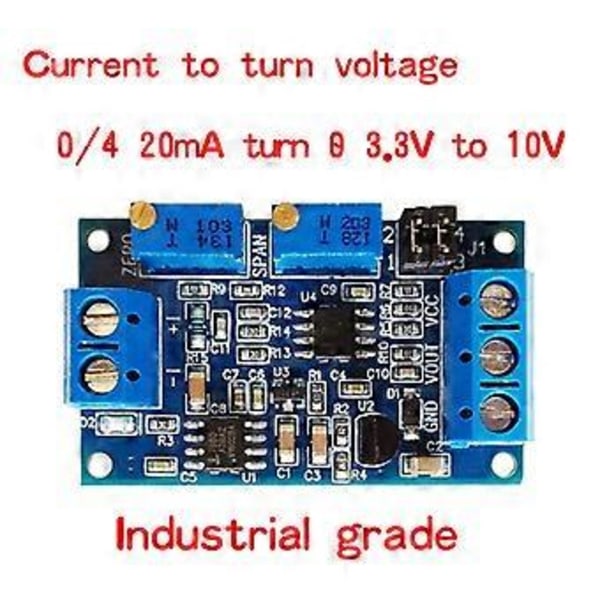

Vid överföring av kretssignaler kommer spänningssignalen att försvagas med ökat överföringsavstånd. Användning av strömöverföring kan undvika att signalen försvagas. Denna modul används för änden av strömsignalöverföringen, signalen omvandlas till en spänningssignal för detektering med en enda chip. Strömingång stöder 4-20Ma, 0-20mA, spänningsutgång stöder 0-3.3V 0-5V 0-10V

Funktioner:
Brett spänningsområde, utgångsspänningen stöder flera områden
Nollpunkt och område kan justeras
Hög stabilitet, bra linjäritet, industriell kvalitet
Strömsignalens samplingsmotstånd med hög precision färgringsresistans, hög precision, liten temperaturdrift, hög effekt

Instruktioner för användning:

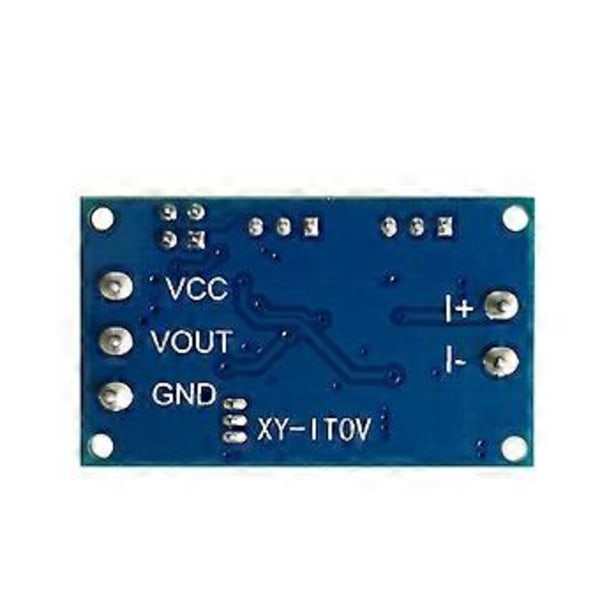

1. Modulen ansluts enligt definitionen, matningsspänning 7-36V (om utgången är 10V måste matningsspänningen vara högre än 12V)
2. Efter påslagning ska D2-indikatorn lysa, annars kontrollera ledningsanslutningen. Kortet har omvänd polaritetsskydd, omvänd polaritet bränner inte.

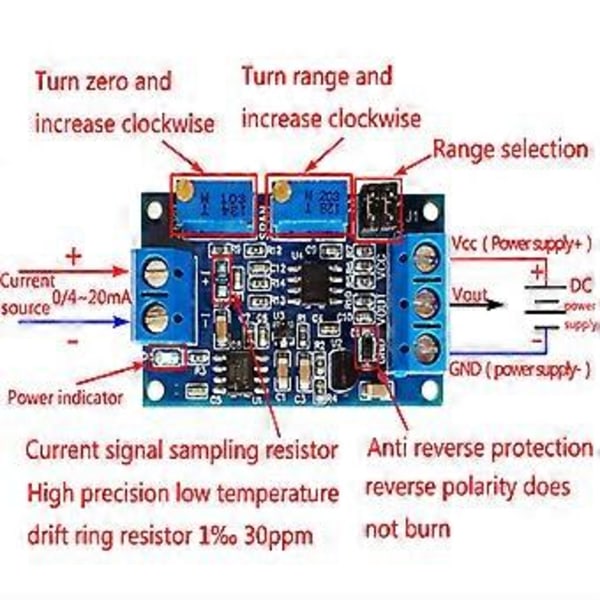

3. När strömingången är minimal (0mA eller 4mA), justera ZERO-potentiometern så att VOUT-utgången är minimal (0.0V eller annan spänning)
4. När strömingången är maximal (20mA), justera SPAN-potentiometern så att VOUT-utgången är maximal (3.3V eller 5V eller 10V, utgången kan vara så låg som 2.5V när ingången är 4-20ma)

Beroende på dina behov, välj lämpligt område med hjälp av jumper-hatten:
4--20ma: 0-2.5V område: J1 1,2 ben kortslutna, 3,4 ben kortslutna
0 - 3.3V område: J1 1,2 ben öppna, 3,4 ben öppna
0 - 5.0V område: J1 1,2 ben kortslutna, 3,4 ben kortslutna
0--10.0V område: J1 1,2 ben kortslutna, 3,4 ben öppna
0--20ma: 0--3.3V område: J1 1,2 ben kortslutna, 3,4 ben kortslutna
0 - 5.0V område: J1 1,2 ben kortslutna, 3,4 ben kortslutna
0--10.0V område: J1 1,2 ben kortslutna, 3,4 ben öppna

Storlek: 4.2x2.5cm/1.65x0.98tum
Antal: 1 st

Notera:
Vänligen tillåt 1-3mm fel på grund av manuell mätning. Se till att du inte har något emot det innan du lägger bud.
På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!

Paket innehåll:
1 st x Ström till Spänningsmodul
