Rotspaltsmätare: Enkel användning bestämmer rotspalten

1. Lossa låsskruven och sätt in mätarens inre justeringsstopp mellan de två rördelarna som ska monteras

2. Sätt in benet med den längre avsmalningen i rotspalten tills det får kontakt med båda sidorna av spalten.

3. Dra åt låsskruven igen, ta bort mätaren och läs av den

4. Skalan är kalibrerad i fraktionella dimensioner från 1/32 till 3/16 tum i 1/16 tums steg, avläsningen du får representerar storleken på rotspalten

:Metallbearbetning

Modellnummer:2924043

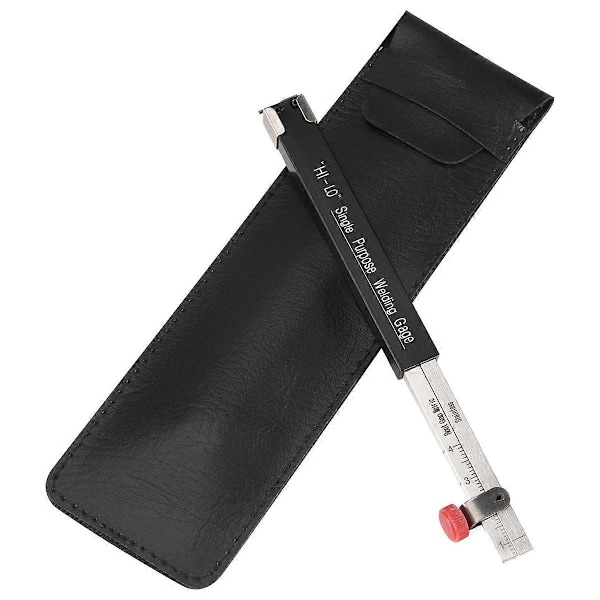

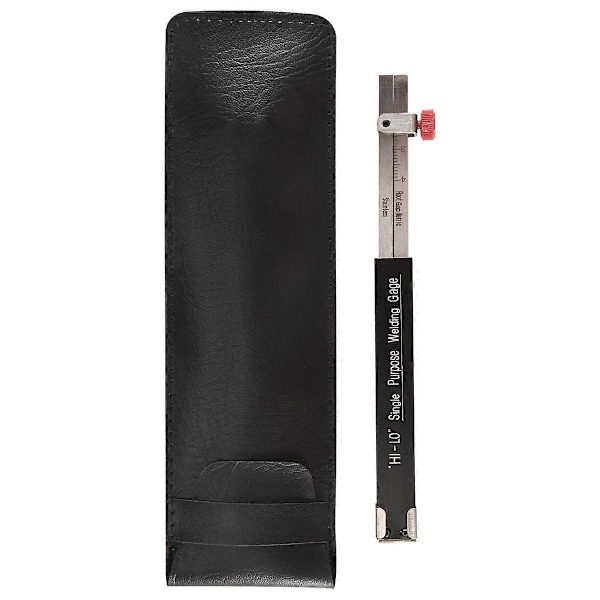

Intern Hi-Lo mätare:

4 snabba steg kontrollerar intern justering

Du kan snabbt kontrollera den interna justeringen av din montering med Hi-Lo mätaren

1. Lossa låsskruven. tryck mätarens ben förbi cylindern

2. Sätt in benen (trådbundna) i rotspalten eller de två rördelarna som ska monteras, vrid mätaren 90, var noga med att applicera ett konstant mottryck på cylindern

3. Håll mätaren så vinkelrät som möjligt mot beslaget för att få en korrekt avläsning. dra åt låsskruven. vänd 90 graders vridningen och ta bort mätaren, du är nu redo att läsa av inkrementet mittemot

4. När justeringen är i linje med 1/32 inkrementlinjen har du en bra intern justering och montering. feljustering kan bestämmas från nollinjen genom inkrementmarkeringar på 1/16 tum

Färg: svart, silver

Material: Rostfritt stål



Paketets innehåll:

1 * Svets Enkel Mätare

1 * Bärbar läderväska

1 * Användarmanual

Endast ovanstående paketinnehåll, andra ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
