1、Ömsesidig induktansströmsövervakning, hög noggrannhet vid strömavkänning, stabil prestanda, säker isolering av ingång och utgång.
2、Den uppmätta strömmen AC: 0-10A / 20A / 50A kan väljas.
3、Utsignal DC: 0-5V / 0-10V / 4-20mA tre former finns tillgängliga.
4、Installationen och användningen är enkel och bekväm, det finns inget behov av att ansluta dc-serien i kretsen under mätning.
5、Genomgående hjärtstrukturdesign, isolering tål spänning upp till 2000V AC.

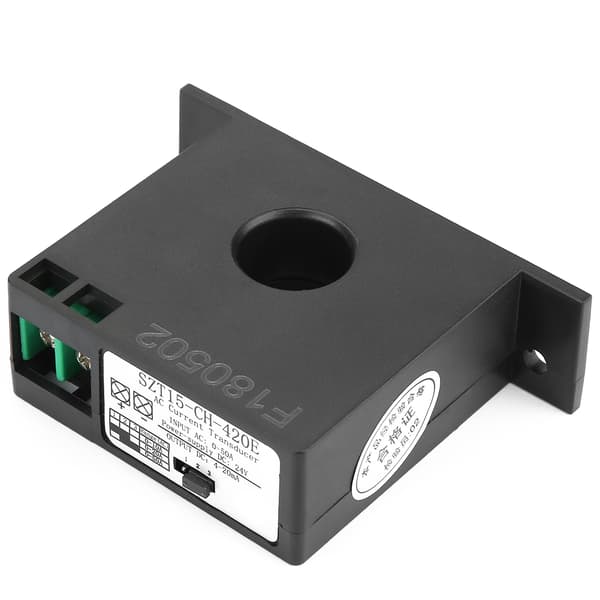

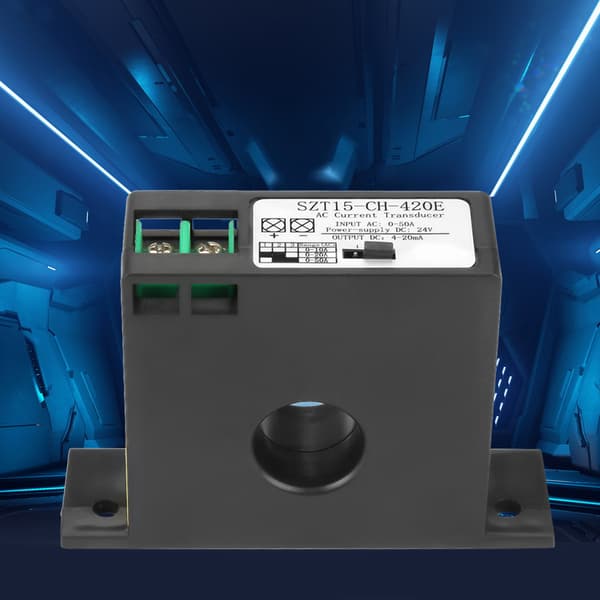

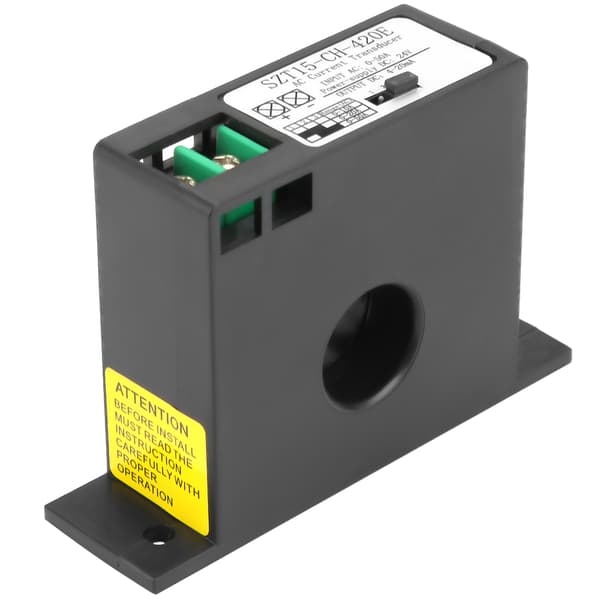

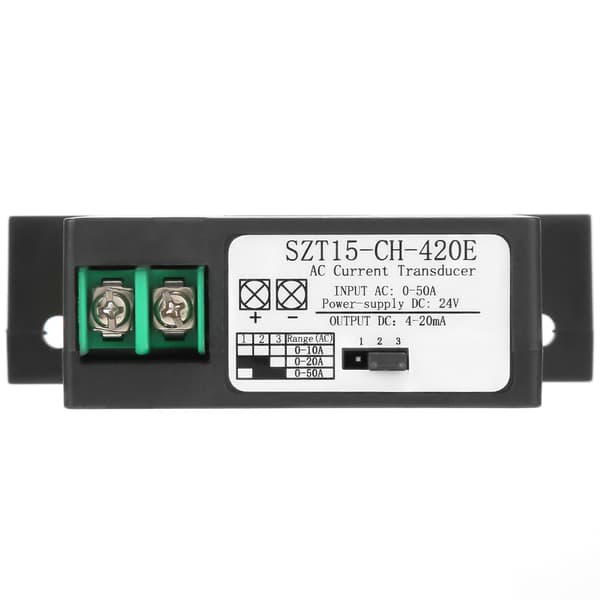

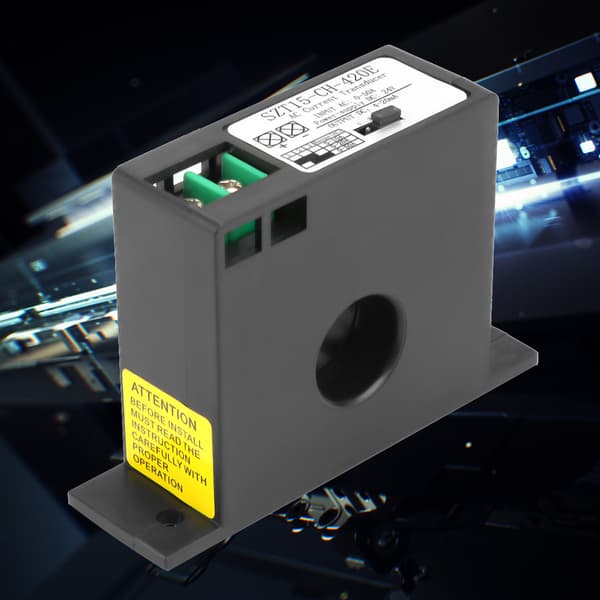

SZT15-CH-420E AC-strömomvandlaren ger isolerad mätning i realtid av AC-ström i nätet eller kretsen och omvandlar den till en 0-5V/0-10V eller 4-20mA DC-strömutsignal. Den kan paras ihop med olika AD och utgöra olika digitala centraliserade insamlingssystem. Eller mata ut till PLC för att bilda ett automatiskt styrsystem, eller för att matcha de traditionella analoga och digitala indikeringsinstrumenten, visa det uppmätta värdet.\r
\r
Funktioner:\r
1. Ömsesidig induktansströmsövervakning, hög noggrannhet vid strömavkänning, stabil prestanda, säker isolering av ingång och utgång.\r
2. Den uppmätta strömmen AC: 0-10A / 20A / 50A kan väljas.\r
3. Utsignal DC: 0-5V / 0-10V / 4-20mA tre former finns tillgängliga.\r
4. Installationen och användningen är enkel och bekväm, det finns inget behov av att ansluta dc-serien i kretsen under mätning.\r
5. Genomgående hjärtstrukturdesign, isolering tål spänning upp till 2000V AC.\r
6. Magnetisk hysteres mindre än 1%, kan användas under starka magnetfältförhållanden.\r
7. Det yttre höljet är tillverkat av självsläckande material, säkert och hållbart.\r
8. Den används för AC-strömsövervakning, detektering, strömöverbelastningsskydd och används även som en elektronisk strömbrytare för automatiska styrsystem. \r
9. Den är lämplig för olika applikationer som kräver ström- och spänningsomvandling.\r
10. Den har egenskaperna stark överbelastningsförmåga, hög precision, hög isolering, hög säkerhet, låg strömförbrukning och stark anti-interferensförmåga.\r
\r
Specifikation:\r
Produktnamn: AC-strömtransmitter\r
Modell: SZT15-CH-420E\r
Strömförsörjning:\r
Spänningsutgångstyp, självdriven strömförsörjning kräver ingen extern ström.\r
Strömutgångstyp kräver extern DC: 24V ± 10%\r
Ingångsmatningsström (AC):\r
0-10A / 20A / 50A (SZT15-serien) \r
0-100A / 150A / 200A (SZT20-serien)\r
Utdatatyp (DC):\r
Spänningsutgångstyp: 0-5V/10V\r
Strömutgångstyp: 4-20mA\r
Slå på minimum:\r
0,5±0,2A (rund typ)\r
1,5±0,2A (klammer typ)\r
Högsta ström genom ström: 2100%, matningsströmmen får inte överstiga 2100% av det nominella värdet\r
Strömförbrukning: ≤1W\r
Band: ≤1%\r
Noggrannhet: ±1%\r
Maximal läckström: ≤0,1mA\r
Linearitet: 10%-100%\r
Svarstid: ≤200ms\r
Genom hjärtrådens diameter: 0,35-20mm\r
Arbetstemperatur: -20-60 °C\r
Arbetsfuktighet: 5-95% (ingen kondensering)\r
Höljets material: självsläckande material ABS (Cycolac 94v-0)\r
Isolering tål spänning: 2000VAC 50/60Hz 1min\r
\r
\r
\r
\r
Paketlista: \r
1 * AC-strömomvandlare \r
\r
\r
\r
\r
\r
\r
Arbetsprincip:\r
1. Baserat på elektromagnetisk induktion kommer induktiv ström att genereras när strömmen i kretsen ändras. Omvandla stor ström till standard liten ström genom transformator,\r
2. Genom relevant signalbehandlingskrets och utgångsstyrkrets kan dc-strömsignalen på 0-5/10v eller 4-20ma matas ut och överföras till nästa nivåsystem.\r
\r
