Funktioner:
VL53L0X är ett avståndsmätningssystem med flygtid som är integrerat i en kompakt modul. Detta kort är en bärare för VL53L0X, så vi rekommenderar att du läser VL53L0X-databladet noggrant innan du använder denna produkt.
VL53L0 använder flygtidssensorteknik för att exakt mäta hur lång tid det tar för utsända pulser av infrarött laserljus att nå det närmaste objektet och reflekteras tillbaka till en detektor, så det kan betraktas som ett litet, fristående lidar-system.
Denna flygtidsmätning (TOF) gör det möjligt att exakt bestämma det absoluta avståndet till ett mål utan att objektets reflektans påverkar mätningen i stor utsträckning.
Sensorn kan rapportera avstånd på upp till 2 m (6,6 fot) med 1 mm upplösning, men dess effektiva räckvidd och noggrannhet (brus) beror starkt på omgivningsförhållanden och målets egenskaper som reflektans och storlek, samt sensorns konfiguration. (Sensorns noggrannhet anges till att vara från ±3% i bästa fall till över ±10% under mindre optimala förhållanden.)
Avståndsmätningar är tillgängliga via sensorns I2C (TWI)-gränssnitt, som också används för att konfigurera sensorinställningar, och sensorn tillhandahåller två ytterligare stift: en avstängningsingång och en avbrottsutgång.
VL53L0X är en utmärkt IC, men dess lilla, blyfria LGA-paket gör det svårt för den typiska studenten eller hobbyisten att använda.
Den fungerar också vid en rekommenderad spänning på 2,8 V, vilket kan göra gränssnittshantering svårt för mikrokontroller som arbetar vid 3,3 V eller 5 V. Vårt breakout-kort löser dessa problem, vilket gör det enklare att komma igång med att använda sensorn, samtidigt som den totala storleken hålls så liten som möjligt.
Stiftbeskrivning:
VDD Reglerad 2,8 V utgång. Nästan 150 mA är tillgängligt för att driva externa komponenter. (Om du vill kringgå den interna regulatorn kan du istället använda detta stift som en 2,8 V ingång med VIN frånkopplad.)
VIN Detta är den huvudsakliga 2,6 V till 5,5 V strömförsörjningsanslutningen. SCL- och SDA-nivåskiftarna drar I2C-ledningarna högt till denna nivå.
GND Jord (0 V)-anslutningen för din strömförsörjning. Din I2C-kontrollkälla måste också dela en gemensam jord med detta kort.
SDA Nivåskiftad I2C-datalinje: HÖG är VIN, LÅG är 0 V
SCL Nivåskiftad I2C-klocklinje: HÖG är VIN, LÅG är 0 V
XSHUT Detta stift är en aktiv-låg avstängningsingång; kortet drar det upp till VDD för att aktivera sensorn som standard. Att driva detta stift lågt sätter sensorn i hårdvarustandby. Denna ingång är inte nivåskiftad.
Paketinnehåll:

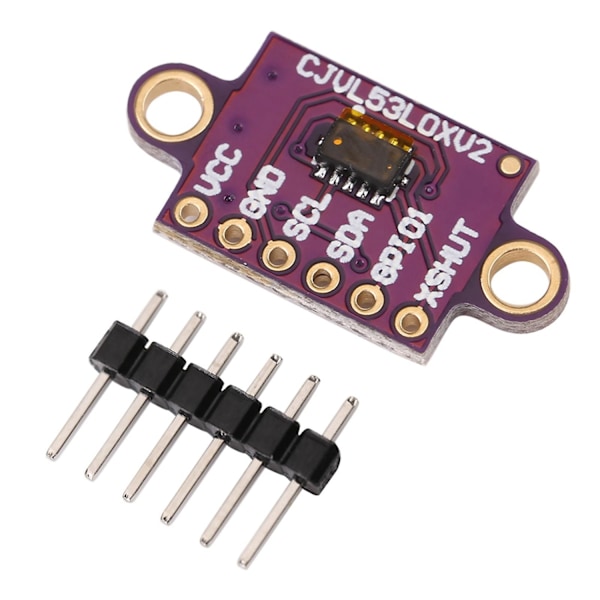

1x GY-VL53L0XV2V L53L0X Avståndssensor med flygtid
1¡¢VL53L0X är ett avståndsmätningssystem med flygtid som är integrerat i en kompakt modul. Detta kort är en bärare för VL53L0X, så vi rekommenderar att du läser VL53L0X-databladet noggrant innan du använder denna produkt
2¡¢VL53L0 använder flygtidssensorteknik för att exakt mäta hur lång tid det tar för utsända pulser av infrarött laserljus att nå det närmaste objektet och reflekteras tillbaka till en detektor, så det kan betraktas som ett litet, fristående lidar-system
3¡¢Denna flygtidsmätning (TOF) gör det möjligt att exakt bestämma det absoluta avståndet till ett mål utan att objektets reflektans påverkar mätningen i stor utsträckning
4¡¢Sensorn kan rapportera avstånd på upp till 2 m (6,6 fot) med 1 mm upplösning, men dess effektiva räckvidd och noggrannhet (brus) beror starkt på omgivningsförhållanden och målets egenskaper som reflektans och storlek, samt sensorns konfiguration. (Den
5¡¢Avståndsmätningar är tillgängliga via sensorns I2C (TWI)-gränssnitt, som också används för att konfigurera sensorinställningar, och sensorn tillhandahåller två ytterligare stift: en avstängningsingång och en avbrottsutgång
