Beskrivning

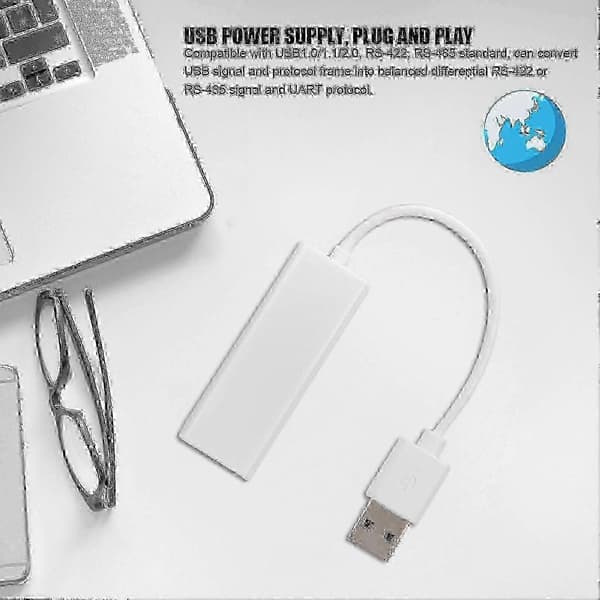

Funktioner: USB-strömförsörjning, inget behov av extern strömförsörjning. Kompatibel med USB 1.0/1.1/2.0, RS-422 och RS-485 standarder. Konverterar USB-signaler och protokollramar till balanserade differentiella RS-422 eller RS-485 signaler och UART-protokoll. Möjliggör bryggning mellan ett USB-nätverk och ett RS-422/RS-485-nätverk, fungerar som en bryggenhet. Ger överspänningsskydd per linje och 600W åskskydd. Använder TVS och termistor dubbel skyddsteknik för att effektivt motstå blixtnedslag och överspänningar, samtidigt som låg interelektrodkapacitans bibehålls för höghastighetsdataöverföring. Har intern automatisk sändnings-/mottagningsväxling utan fördröjning. Unik I/O-krets styr automatiskt dataströmriktningen utan handskakningssignaler (som RTS, DTR) och kräver inga bygelinställningar för full-duplex (RS-422) eller halv-duplex (RS-485) lägeskonvertering. Plug-and-play-design säkerställer kompatibilitet med befintlig kommunikationsprogramvara och gränssnittshårdvara. Stöder punkt-till-punkt och punkt-till-multipunkt-kommunikation. Punkt-till-multipunkt-konfiguration möjliggör anslutning av upp till 32 RS-422 eller RS-485 enheter. Datakommunikationshastigheten varierar från 300 till 128 000 bps. Inkluderar strömindikator och dataströmsindikatorlampor för statusövervakning. Stöder USB till RS-422 och USB till RS-485 konvertering. Lätt och kompakt design – liten storlek, låg vikt, enkel och praktisk.



Specifikationer:

Material: ABS

Färg: Svart, Vit (valfritt)

Storlek: Ca. 11 x 7 x 1 cm / 4.33 x 2.76 x 0.39 tum



RS-485/RS-422-terminalerna stöder följande fyra nätverkslägen:

1. Punkt-till-punkt fyrtråds full-duplex (RS-422)

2. Punkt-till-multipunkt fyrtråds full-duplex (RS-422)

3. Punkt-till-punkt tvåtråds halv-duplex (RS-485)

4. Punkt-till-multipunkt tvåtråds halv-duplex (RS-485)



När den används i full-duplex eller halv-duplex ledningskonfigurationer rekommenderas ett termineringsmotstånd (120 ohm, 1/4W) i slutet av linjen för att förhindra signalreflektion och störningar.



Paketlista:

1 x Konverterare

1 x CD
