Beskrivning: 1. Kompatibel med programvara. Stöd för Windows XP, WIN7, WIN8, WIN10, stöd för surfplattor, samt 64-bitars system.
2. Ger PWM-utgång (5V nivå) isolerad med optokopplare för att styra andra PWM-styrda spindelhastighetsregulatorer. Ger 4 utgångsportar (5V nivå), som kan anslutas till en relämodul med optokopplare för att styra vattenkylning, etc.
3. Extern bred spänningsingång, 12-24V, och anti-omvänd anslutningsfunktion.
4. Alla insignaler är isolerade med optisk koppling, som kan anslutas till nödstopp, verktygsinställning, gräns, återgång till noll, etc., för datorsäkerhet.
5. Den ger 0-10V analog spänningsutgång isolerad med optokopplare, och kan styra frekvensomriktarens ingång med 0-10V analog spänning för att styra spindelhastigheten.

Den kan anslutas till en stegmotordrivare med en gemensam anod eller gemensam katodingång, en nivå på 5V och en optokopplareingång.
Samtidigt tillhandahålls ett 5-axligt gränssnittskabeluttag (HX2.54), vilket är bekvämt för att ansluta stegmotordrivaren.
Ställ in växelriktare:
1. Ställ in växelriktaren på extern terminalstart.
2. Ställ in frekvensstyrningsläget för växelriktaren på analog (0-10V) ingångsstyrning.
Ställ snabbt in växelriktaren:
1. Växelriktaren behöver inte anslutas till gränssnittskortet först.
2. Kortslut FWD och COM på växelriktaren och kortslut 10V och VI på växelriktaren. Anslut spindeln. (Naturligtvis är det bättre att ansluta potentiometern till 10V, VI och GND på växelriktaren enligt figuren).
3. Slå på strömmen, om växelriktaren kan köras med maximal hastighet och spindeln roterar normalt, betyder det i princip att inställningen är korrekt. (Om en potentiometer används är hastigheten justerbar).
Försiktighet!
Tänk på strömpolariteten och drivrutinernas riktning.
Vänligen slå inte på/av drivrutinerna eller motorerna när strömmen är på.
Vänligen koppla bort alla motorer när du justerar drivrutinströmmen.
Material: plast
Färg: Som visat

Paketets innehåll:

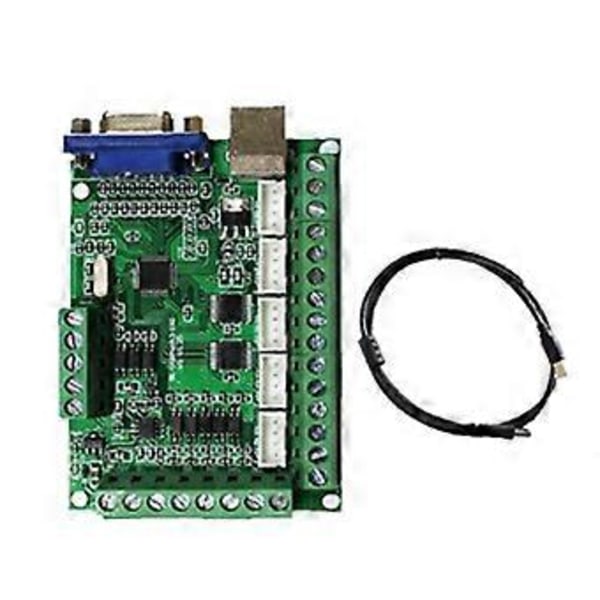

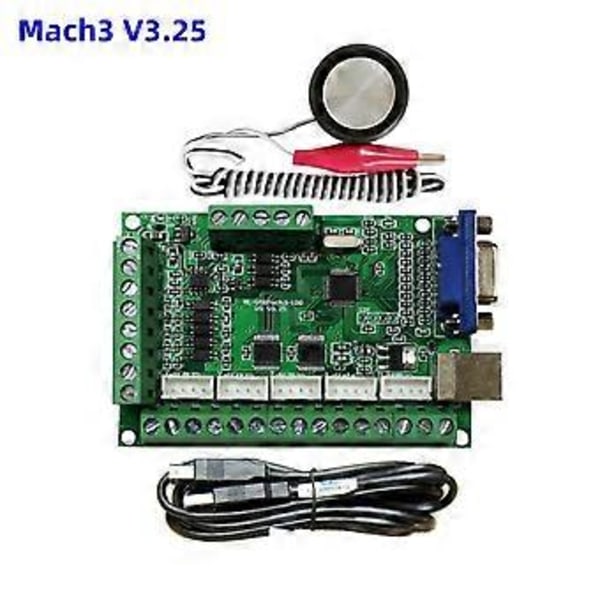

1 x V3.25 5-axligt styrkort
1 x USB-kabel
1 x CD
1 x Verktygsinställare

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
