1. Laddar batteriet automatiskt.
2. Likriktaren och bromskretsen i denna styrenhet använder en integrerad modul, vilket är mer avancerat än de traditionella termerna för värmeavledning och tillförlitlighet.
3. Har en helt förseglad och vattentät design, och dess skyddsklass når över IP67. Den kan användas normalt under lång tid även i vatten.
Anmärkningar: Bekräfta att utspänningen från vindturbingeneratorn överensstämmer med batteriets märkspänning. Anslut kablarna i följande ordning, anslut först batteriets positiva och negativa poler, och anslut sedan fläktens trefasiga spänningsutgång.
Anslut batteriet och vindturbinen till styrenheten i enlighet med instruktionerna. Omvänd polaritet eller felaktig position leder till onormal drift av systemet eller till och med fullständig skada på styrenheten.
Kopplingsläge:
1. Anslut batteriets positiva och negativa poler till styrenhetens positiva (röda) och negativa (svarta) batteripoler.
2. Anslut respektive vindturbinens trefasiga utspänning till styrenhetens fläktens trefasiga ingång (grön linje).
Parametrar:
1. Maximal ingång AC-spänning: AC35V
2. Utspänning: 12V / 24V
3. Batteriladdningsavstängningsspänning: 14,5V 0,3V / 29V 0,3V
4. Maximal laddningsström: 15A (12V) maximal laddningsström: 10A (24V)
5. Vindgeneratorns hastighetsbegränsningsspänning 14,5V 0,3V, 29V 0,3V
6. Skyddsnivå: IP67
7. Statisk strömförbrukning: 0,008A
8. Bärande effekt: 800W
9. Maximal bärande vindhastighet: .12
10. Arbetstemperatur: -35 C - 65 C
11. Ingångskabel: tretrådssystem
12. Kontrollläge: 12V/24V kompatibel
13. Installation: bultad
14. Vänd inte på de positiva och negativa polerna för att undvika att bränna styrenheten.
Applikation: Vindkontroller
färg: Blå
Material: aluminiumlegering
Paketets innehåll:

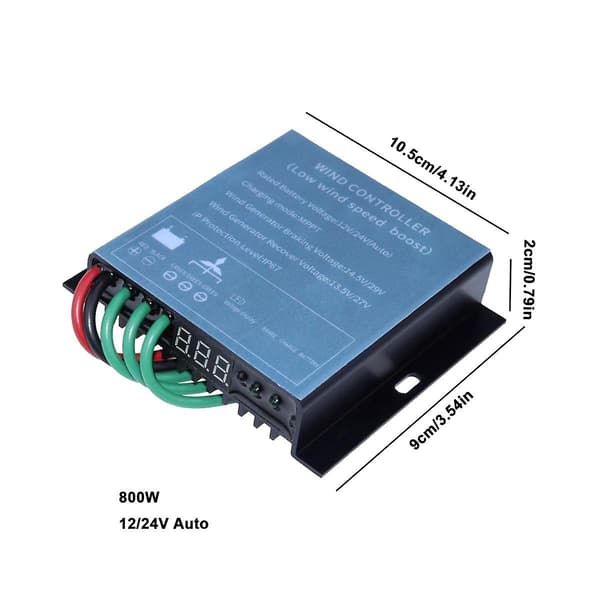

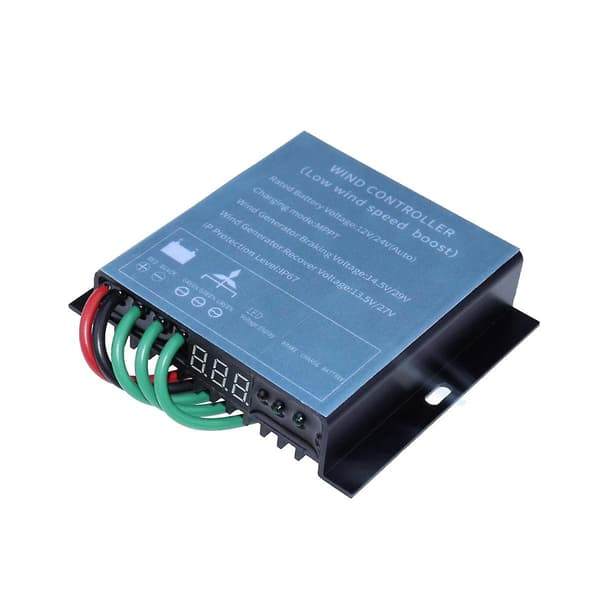

1 x MPPT Vindgeneratorstyrenhet
Endast ovanstående paketinnehåll, andra produkter ingår ej.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
