1. Laddar batteriet automatiskt.2.

Likriktar- och bromskretsen i denna regulator använder en integrerad modul, vilket är mer avancerat när det gäller värmeavledning och tillförlitlighet.3.

Har en helt förseglad och vattentät design, och skyddsgraden når över IP67.

Den kan användas normalt under lång tid även i vatten.Anmärkningar: Bekräfta att utspänningen från vindkraftverket överensstämmer med batteriets märkspänning.

Anslut kablarna i följande ordning, anslut först batteriets positiva och negativa poler och anslut sedan fläktens trefasiga spänningsutgång.

Anslut batteriet och vindkraftverket till regulatorn i enlighet med instruktionerna.

Omvänd polaritet eller felaktig position leder till onormal drift av systemet eller till och med fullständig skada på regulatorn.Kopplingsläge:1.

Anslut batteriets positiva och negativa poler till regulatorns batteris positiva (röda) och negativa (svarta) terminaler.2.

Anslut respektive vindkraftverkets trefasiga utspänning till regulatorfläktens trefasiga ingång (grön linje).Parametrar:1.

Högsta ingående AC-spänning: AC35V2.

Utspänning: 12V / 24V3.

Batteriladdningens brytspänning: 14,5V 0,3V / 29V 0,3V4.

Högsta laddningsström: 15A (12V) högsta laddningsström: 10A (24V)5.

Vindgeneratorns hastighetsbegränsningsspänning 14,5V 0,3V, 29V 0,3V6.

Skyddsnivå: IP677.

Statisk strömförbrukning: 0,008A8.

Bärande effekt: 800W9.

Högsta bärande vindhastighet: .1210.

Arbetstemperatur: -35 C - 65 C11.

Ingående kablage: tretrådssystem12.

Kontrollläge: 12V/24V-kompatibel13.

Installation: bultad14.

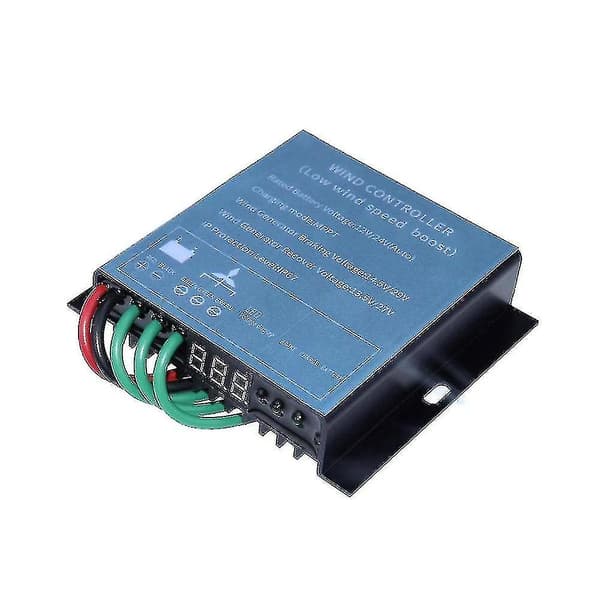

Vänd inte de positiva och negativa polerna för att undvika att regulatorn bränns.Användning: Vindkraftsregulatorfärg: BlåMaterial: aluminiumlegeringPaketets innehåll:1 x MPPT VindgeneratorregulatorEndast ovanstående paketinnehåll, andra produkter ingår inte.Obs:

Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan.

Det tillåtna mätfelet är +/- 1-3 cm.
