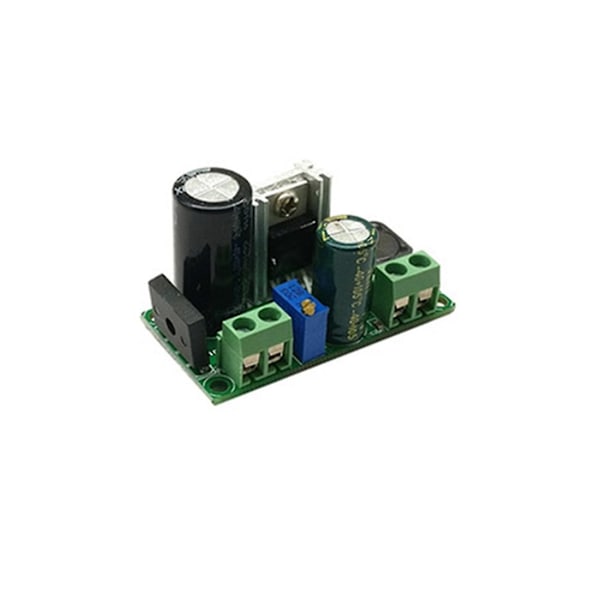

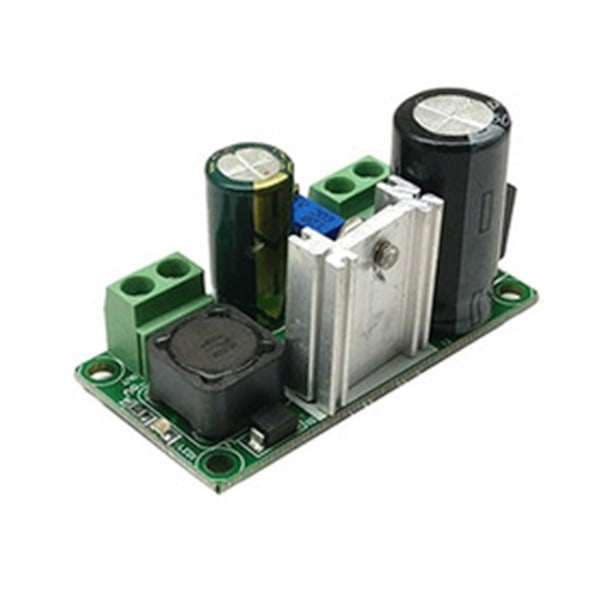

Strömmodulen använder plug-in LM2596HV, högspänningsversionen av LM2596. Den maximala ingångsspänningen är 50V (begränsad av filterkondensatorns tålspänning). Den externa kylflänsen tål drift med hög ström. Ingångsterminalen använder en 4A likriktarbrygga för att mata in AC-ström och har en dedikerad DC-ingångsport, som vanligtvis används för AC- och DC-ingång. Utgångsspänningen kan justeras från 3,3V till 33V, och utgångsspänningen varierar med olika ingångsspänningsområden.
Ingång AC-spänning AC5V-AC30V eller DC5V-50V, på grund av den stora fluktuationen i AC-spänning har det rekommenderade AC-spänningsområdet reserverad marginal. Strömmodulen har en maximal ingångsspänning på 50V (begränsad av filterkondensatorns tålspänning) och en kylfläns. Utgångsströmmen kan fungera stabilt vid 2,2A utgångsström under lång tid och kan fungera vid 3A utgångsström under en kort tid.
Framsidan av PCB:n har namnet på silk screentryckterminalen, och baksidan har också namnet på silk screentryckterminalen. När du löder ledningen, vänligen känn igen den och löd den för att förhindra skador.

Elektriska parametrar:
Ingångsspänningsområde: AC 5V-30V, DC 5V-50V
Utgångsspänningsområde: DC 3,3V-33V
Utgångsströmsområde: upp till 2,2A (regulatorchippet tål en maximal ström på 3A, kan fungera vid 3A utgångsström under en kort tid
Modulstorlek: 51mmx26mm
Färg: som visas
Material: PC+metall

Paketets innehåll:
5 * LM2596 strömförsörjningsmodul

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
