Funktioner

1、Fullt kompatibel med standarden \"ISO 11898\". 2、Hög hastighet (upp till 1M baud). 3、Låg elektromagnetisk strålning (EME). 4、Differentialmottagare med brett ingångsområde för immunitet mot elektromagnetisk störning (EMI). 5、Noder som inte är strömförsörjda kommer inte att störa bussen.

Specifikation

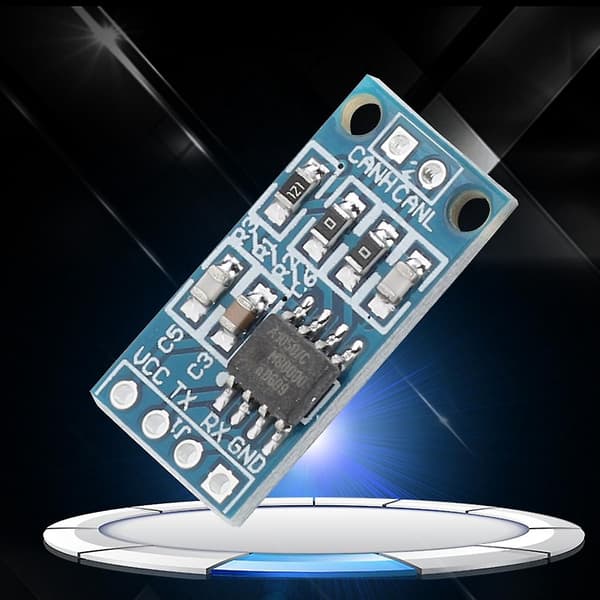

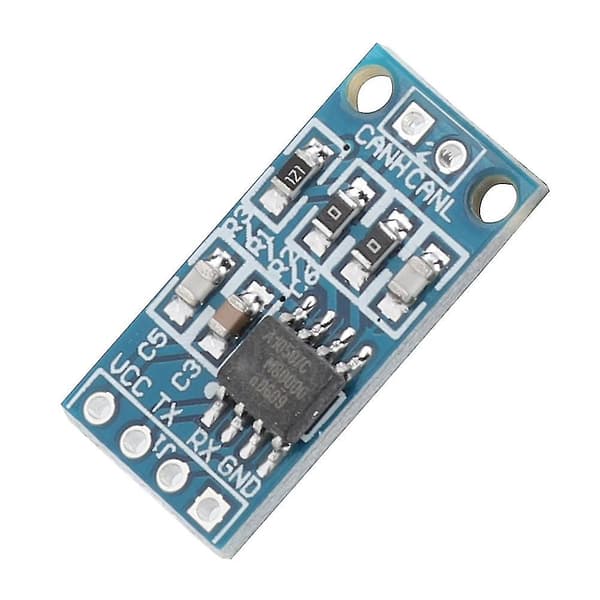

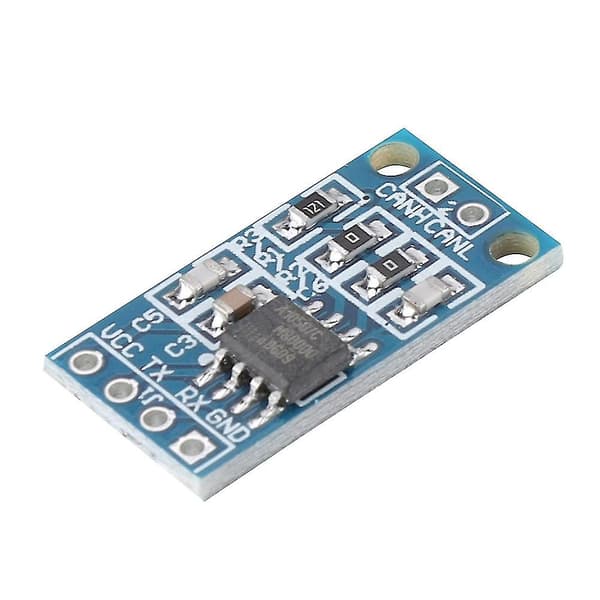

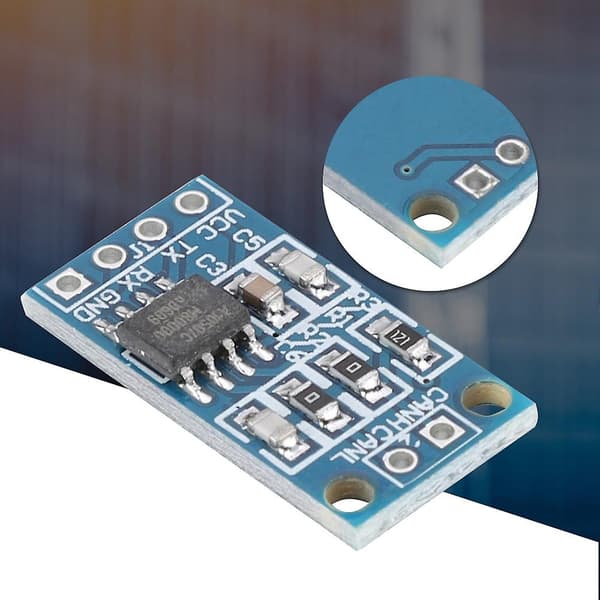

TJA1050 är gränssnittet mellan Controller Area Network (CAN) protokollkontrollern och den fysiska bussen. TJA1050 ger olika sändningsprestanda för bussen och ger olika mottagningsprestanda för CAN-kontrollern. TJA1050 är efterföljaren till PCA82C250 höghastighets CAN-transceiver. TJA1050 har gjort betydande förbättringar inom följande områden: CANH och CANL matchar idealiskt för att minimera elektromagnetiska utsläpp. Prestandan förbättras när det inte finns någon strömförsörjd nod.

Funktioner:

1. Fullt kompatibel med standarden \"ISO 11898\".

2. Hög hastighet (upp till 1M baud).

3. Låg elektromagnetisk strålning (EME).

4. Differentialmottagare med brett ingångsområde för immunitet mot elektromagnetisk störning (EMI).

5. Noder som inte är strömförsörjda kommer inte att störa bussen.

6. Timeout-funktion för sändningsdata (TXD).

7. Tyst läge vid inaktivering av sändning.

8. Skyddar automatiskt bussanslutningar under transienter.

9. Ingångssteg kompatibelt med 3,3V-enheter.

10. Termiskt skydd.

11. Kortslutningsskydd för ström och jord.

12. Kan ansluta minst 110 noder.

Specifikation:

Paketstorlek: ca 22*11,5*3cm/8,66*4,53*1,18tum

<

Minnesregel

SpecifikationVillkorMinimumMaximum Enhet

VCCStrömförsörjning

4,755,25V

VCANHDC-spänning på stift CANH 0< VCC <5,25V; ingen tidsgräns-27+40V

VCANL DC-spänning på stift CANL 0< VCC <5,25V; ingen tidsgräns-27+40V

Vi(dif)(bus)Skillnadsbussingångsspänningskontroll 1,53V

tPD(TXD-RXD) TXD till RXD fördröjningstidVS = 0V; se figur 7-

250ns

TambOmgivningstemperatur

-40+125°C

Paketlista:

1 * Modul
