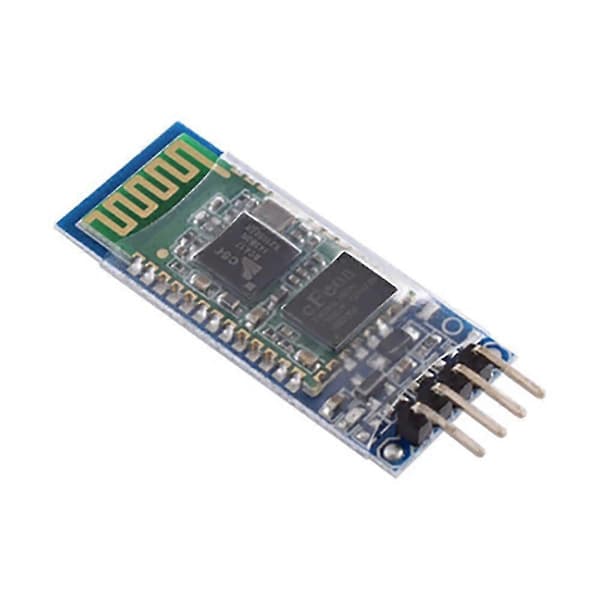

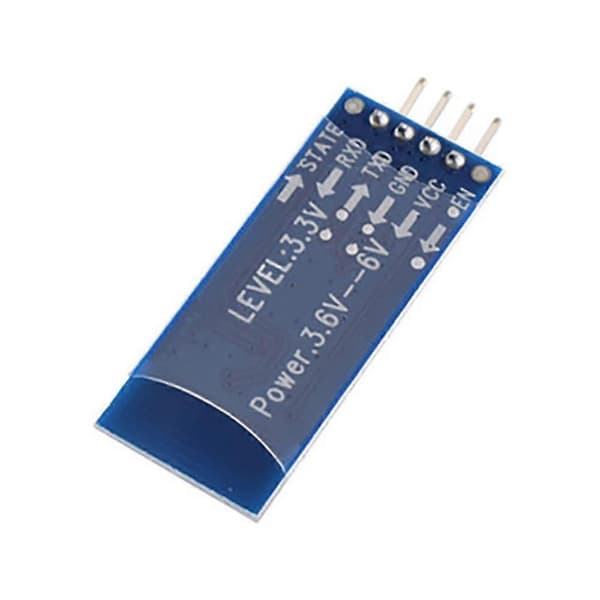

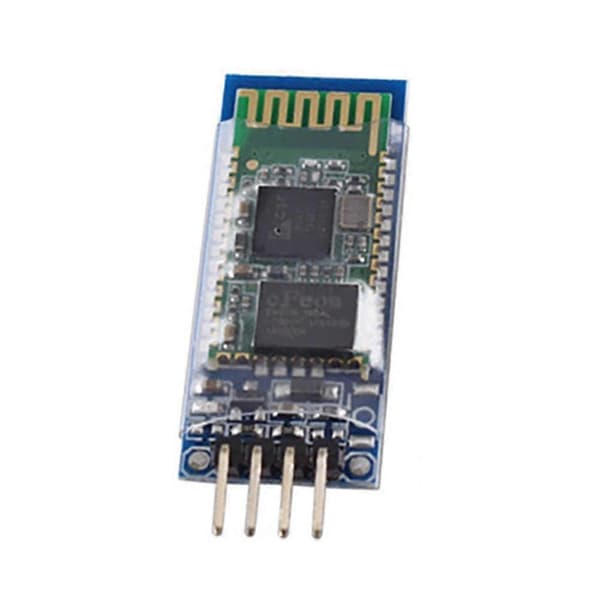

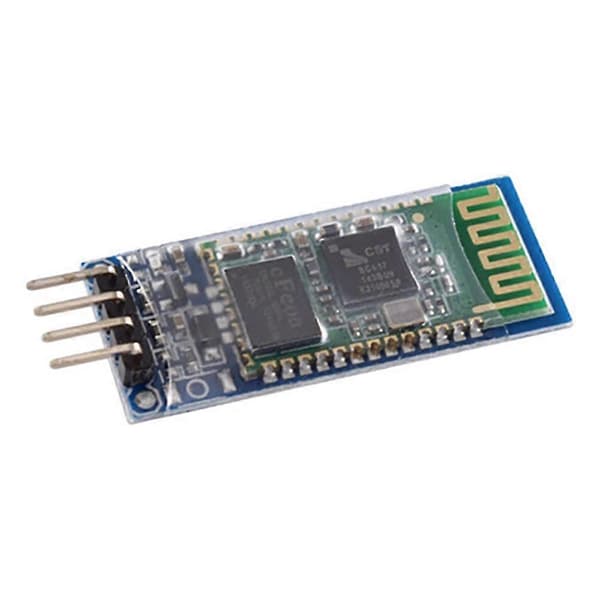

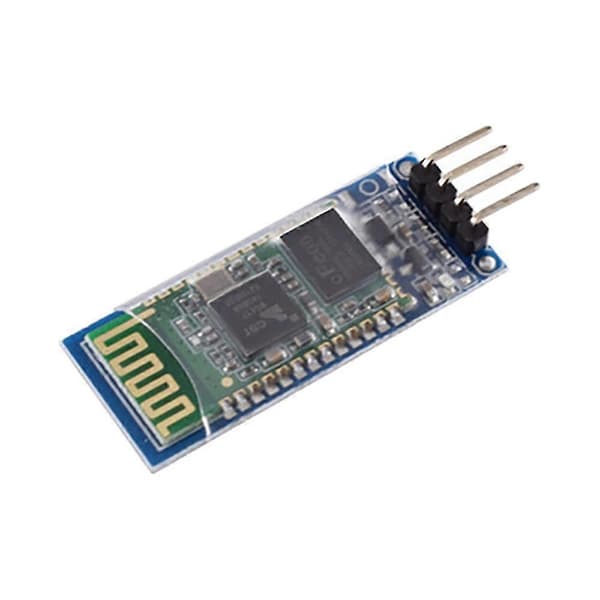

Kärnmodulen använder -06 slavmodulen, det utgående gränssnittet inkluderar VCC, GND, TXD, RXD, och LED-statusutgångsstiftet är reserverat. Mikrokontrollern kan bedöma om Bluetooth har anslutits genom statusen på detta stift, och KEY-stiftet är ogiltigt för slavenheten. LED indikerar Bluetooth-anslutningsstatus, blinkande betyder ingen Bluetooth-anslutning, fast ljus betyder att Bluetooth är ansluten och porten är öppen. Bottenplattan är 3,3V LDO, ingångsspänningen är 3,6~6V, strömmen är cirka 30mA när den inte är parad, och cirka 10mA efter parning, och ingångsspänningen får inte överstiga 7V. Gränssnittsnivån är 3,3V, som kan anslutas direkt till olika mikrokontroller (51, AVR, PIC, ARM, MSP430, etc.), och 5V mikrokontroller kan också anslutas direkt, utan MAX232 eller via MAX232. Det effektiva avståndet i öppet utrymme är 10 meter, och det är möjligt att överstiga 10 meter, men anslutningskvaliteten på detta avstånd garanteras inte. Efter parning kan den användas som en full-duplex seriell port utan att känna till något Bluetooth-protokoll, men den stöder endast kommunikationsformatet med 8 databitar, 1 stoppbit och ingen paritetskontroll, vilket också är ett vanligt kommunikationsformat och stöder inte andra format. När Bluetooth-anslutningen inte är etablerad kan baudhastigheten, namnet och parningslösenordet ställas in via AT-kommandon, och de inställda parametrarna kan sparas efter avstängning. Växlar automatiskt till transparent överföringsläge efter Bluetooth-anslutning. Liten storlek (3,57cmx1,52cm), fabrikspatchproduktion för att säkerställa patchkvalitet. Och ställ in det transparenta krympslangen, dammtät och vacker, och har en viss antistatisk förmåga. Denna länk är en slavenhet. Slavfunktionen kan paras ihop med olika datorer med Bluetooth-funktion, Bluetooth-värdar, de flesta mobiltelefoner med Bluetooth, PDA, PSP och andra. Färg: blå Material: PCB Paketets innehåll: 1 * Slav Bluetooth-modul Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
