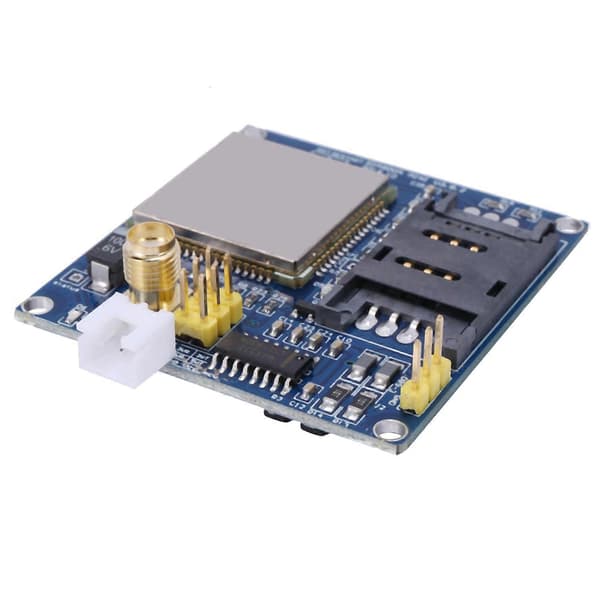

Det inbyggda två set-försörjningsgränssnittet VCC5 5 V-försörjning, VCC4-gränssnitt, 3,5-4,5 V-försörjning, valfritt vid självstart (standard) och kontrollstart. Det inbyggda SMA (standard) och IPXmini-antenn-gränssnittet, SIM900A-gränssnittet reserverad återställning. Modulens storlek är 49 * 50.

Datorn kan ge tidig datorfelsökning USB-modul, en mycket stor mängd data under förutsättning att den rekommenderade strömmen är mer än 1A. Standby dussintals MA-data kan ställas in för att ge viloläge, viloläge på 10MA lågt. Stöd 2, mobiltelefon 3,4G-kort.

Serieportkretsen: stöd för 3,3 V enkelchipmikrodator. TTL-serieportstöd. 3,3 och 5 V enkelchipmikrodator. Kretsen ökar SMF05C ESD-chipet. Antennkrets: garanterar kort och rakt, för att förbättra signalstyrkan.

PCB-screentrycksmärke: alla gränssnitt, bekväm utveckling två gånger, SIM900 / ONE-hårdvaran följer helt designen när designmanualen. Två försörjningsgränssnitt: VCC5, 5 V DC över 1A. Dator 5 V-försörjning kan vara tidig dator USB. DC lång datakrets över större rekommenderad 5V1A. VCC4, 3,5-4,5 V-försörjning, ibid., Lämplig för litiumbatteri.

Kontrollstiftet leder alla. ONE ttl-nivå, kompatibel med 3,3 V och 5 V. De två antenngränssnitten, standard SMA rakt huvud, kontakt för IPXmini-antenn. Ett sätt att tala gränssnitt, sättet Mike gränssnitt.

Kontrollgränssnittet för varje stiftbeskrivning:

GND-GND

SIMR SIM900A RXD, TTL-nivå, kan inte anslutas direkt till 232-nivån

SIMT SIM900A TXD, TTL-nivå, kan inte anslutas direkt till 232-nivån

-SIM900A återställning, aktiv låg

VCC_MCU när SIM900A-modulen och 5 V TTL-nivåkommunikation, är detta stift anslutet till DC 5 V; När kommunikationsnivån för SIM900A och 3,3 V TTL är detta stift anslutet till DC 3,3 V.

VCC5-DC 5V-ingång.

VCC4 -DC3.5-4.5-ingång

Inbyggda resurser:

Serieportkrets (med skydd)

Antenngränssnittskrets (SMA-böjport hona)

krets (vänd SIM-kortplats)

4 * 3,5 fixturhål 4 st

SIM900A serieportutgång

Färg: svart

Material: metall + PC

Paketets innehåll:

1 x SIM900A Trådlös modul

1 x Kabel

1 x Antenn

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga saken. Det tillåtna mätfelet är +/- 1-3 cm.
