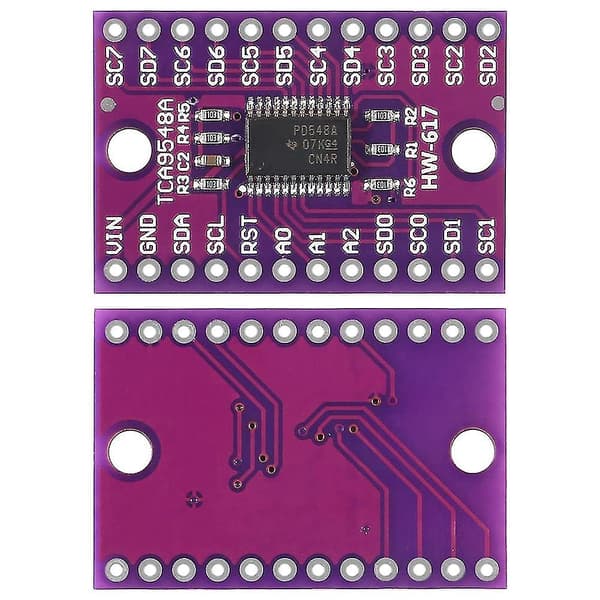

TCA9548A-adaptern är ansluten till en I2C-enhet med flera adresser på samma I2C-port på huvudkontrollkortet för normal kommunikation och användning.Det finns 8 I2C-gränssnitt på en expander, och det finns åtta dubbelriktade switchar som kan styras av I2C-bussen. Detta innebär att efter att 1 expander har överförts kan 8 adresser anslutas till samma I2C-port. När 8-kanals expansionskort-enheten också används normalt är standardadressen för denna expander 0x70, adressen kan ändras och kan ställas in inom 0x70~0x77 enligt dina behov. I , 8 expandrar kan kaskadkopplas i adressen 0x70~0x77, och varje expander kan ansluta 8 enheter med samma adress. Detta realiserar samma I2C-port och ansluter 64 enheter med samma adress och använder normalt. Expansionskort TCA9548A kompatibelt med IIC-bussen och systemhanteringsbussen (SMBus), aktiv låg återställningsingång, stöd för varm insättning, låg standby-ström, ingen under uppstart, stöd för spänningar mellan 1,8V, 2,5V, 3,3V och 5V bussar Nivåskiftning, TCA9548A I2C IIC multiplexer breakout-kort beroende på innehållet i de programmerbara styrregistren, vilken enskild SCn/SDn-kanal eller kombination av kanaler som helst kan . När en timeout eller annan felaktig operation inträffar kan systemmastern återställa TCA9548A genom att påstå /RESET-ingången låg. På samma sätt avmarkerar en ström-på-återställning alla kanaler och initierar I2C/SMBus-tillståndsmaskinen. Återställning och initiering kan också uppnås genom att påstå /RESET och det finns inget behov av att stänga av delen. Switchen har en vrid- så att VCC-stiften kan användas för att begränsa den maximala höga spänningen genom TCA9548A. CJMCU- 9548 TCA9548 begränsar den maximala höga spänningen tillåter olika busspänningar att användas på varje kanalpar så att 1,8V, 2,5V eller 3,3V-komponenter kan kommunicera med 5V-komponenter utan något ytterligare skydd, för varje kanal, externa pull-up-motstånd Enheten drar upp busspänningen till spänningsnivån. Alla I/O-stift är 5V tåliga spänningar. Material:Plast + Metall färg:Lila Paket innehåll: 10 x TCA9548A I2C IIC 8-kanals expansionskort Endast ovanstående paketinnehåll, andra ingår inte. Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna måttet är +/- 1-3cm.
