TCA9548A-adaptern är ansluten till en I2C-enhet med flera identiska adresser på samma I2C-port på huvudkontrollkortet för normal kommunikation och användning. Det finns 8 I2C-gränssnitt på en expander, och det finns åtta dubbelriktade överföringsswitchar som kan styras av I2C-buss. Detta innebär att efter att 1 expander har överförts kan 8 identiska adresser anslutas till samma I2C-port.

När 8-kanals utbyggnadskortsenheten också är i normal användning är standardadressen för denna expander 0x70, adressen kan ändras och kan ställas in inom 0x70~0x77 enligt dina behov. I , 8 expanders kan kaskadkopplas i adressen 0x70~0x77, och varje expander kan ansluta 8 enheter med samma adress. Detta realiserar samma I2C-port och ansluter 64 enheter med samma adress och använder dem normalt.

Utbyggnadskort TCA9548A kompatibelt med IIC-buss och systemhanteringsbuss (SMBus), aktiv låg återställningsingång, stöd för varm insättning, låg standbyström, ingen under uppstart, stöd för spänningar mellan 1,8V, 2,5V, 3,3V och 5V bussar Nivåförskjutning, TCA9548A I2C IIC multiplexer breakout board beroende på innehållet i de programmerbara kontrollregistren, kan vilken som helst enskild SCn/SDn-kanal eller kombination av kanaler .

När en timeout eller annan felaktig åtgärd inträffar kan systemhuvuddelen återställa TCA9548A genom att hävda /RESET-ingången låg. På samma sätt avmarkerar en ström påslagen återställning alla kanaler och initierar I2C/SMBus-tillståndsautomaten. Återställning och initialisering kan också uppnås genom att hävda /RESET och det finns inget behov av att stänga av delen. Switchen har en så att VCC-stiften kan användas för att begränsa den maximala höga spänningen genom TCA9548A.

CJMCU- 9548 TCA9548 begränsning av den maximala höga spänningen tillåter att olika bussspänningar används på varje kanalpar så att 1,8V, 2,5V eller 3,3V-komponenter kan kommunicera med 5V-komponenter utan något ytterligare skydd, för varje kanal, externa pull-up-resistorer Enheten drar upp bussspänningen till den önskade spänningsnivån. Alla I/O-stift är 5V tåliga.



Material: Plast + Metall

Färg: Lila



Paketinnehåll:

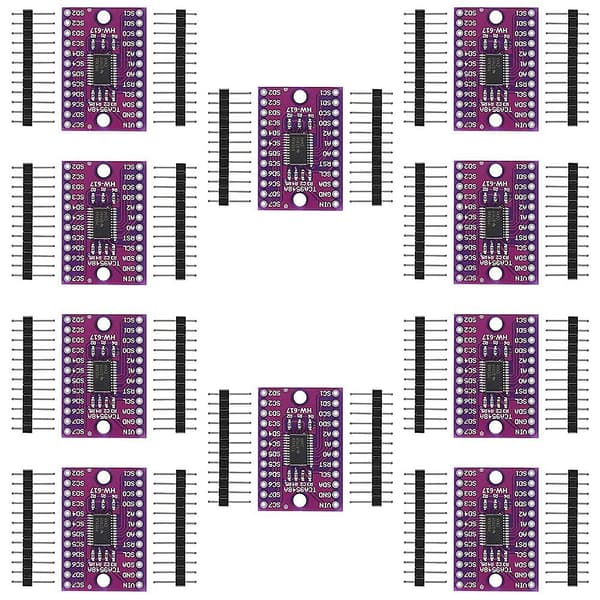

10 x TCA9548A I2C IIC 8-kanals utbyggnadskort



Endast ovanstående paketinnehåll, andra är inte inkluderade.
