Artikeltyp: Fördröjning Av Relä Modul
Spänning: 100V-220V AC
Strömförbrukning: <1.0W
Strömförbrukning: <1.0W
Tidsintervall: (4 nivåer, välj med strömbrytare)
Nivå 1: 0.2s-30s, noggrannhet: 0.1s
Nivå
2: 0.2s-300s, noggrannhet: 0.3s
Nivå
3: 0.2s-30min, noggrannhet: 1.8s
Nivå
4: 0.2s-300min, noggrannhet: 18s

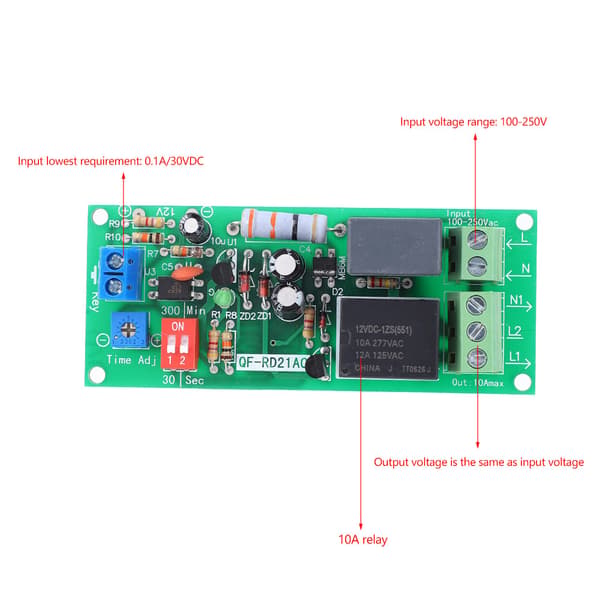

Utgång: Utgångsspänningen är densamma som ingångsspänningen, och strömförsörjningskapaciteten är 10A
Livslängd: 100 000 operationer

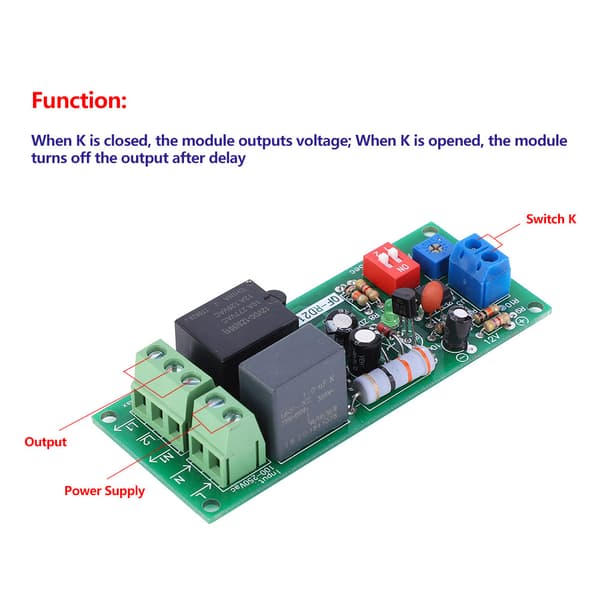

Ingång: Passiv ingång (omkopplingsvärdesutlösare, effektiv över 5ms)
Dimension: 88x36x20mm / 3.46x1.42x0.79in
Skruvhål: Hålavstånd: 83x31mm / 3.27x1.22in, Håldiameter: 3.2mm

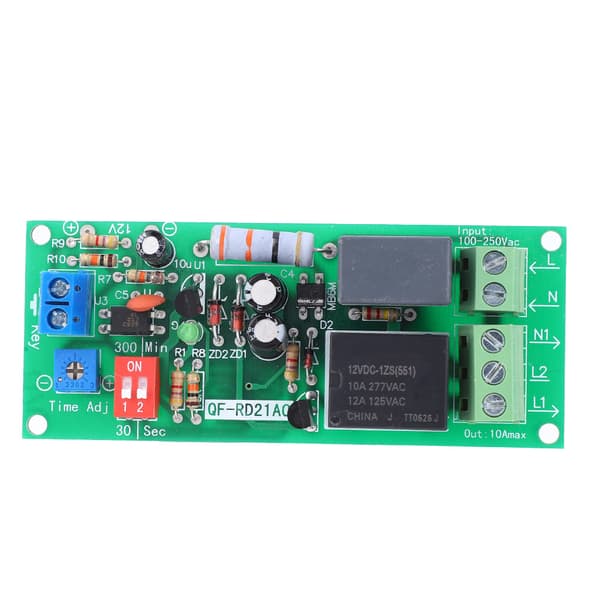

Terminal:
L: Strömförande ledning ingång
N: Neutral ingång
N1: Neutral ledning utgång, ansluten till lasten
L1: Strömförande ledning utgång, ansluten till lasten
L2: Strömförande ledning utgång (normalt stängd), generellt reserverad. (När L1 är avstängd är L2 på, och när L1 är på, då är L2 avstängd, det vill säga L1 är motsatt L2)
Instruktioner:
Inställning av tidsintervall:
När väljaren är inställd på 30-positionen är tidsintervallet 0-30
När väljaren är inställd på 300-positionen är tidsintervallet 0-300
Justering av tidsvärde:
Vrid det justerbara motståndet moturs för att minska tiden och medurs för att öka tiden
Inställning av tidsenhet:
När väljaren är inställd på Sec-positionen är enheten: sekund
När väljaren är inställd på Min-positionen är enheten: minut
Exempel:
Kräver en fördröjning på 50 minuter:
1. Ställ in tidsintervallet på 300-positionen
2. Ställ in tidsenheten på Min-positionen
3. Justera det justerbara motståndet till 50-positionen
Användning:
Använd med gränslägesbrytare och induktionsbrytare för att uppnå:
1. Stäng automatiskt dörren efter timeout
2. Övervakning av produktavbrott på monteringslinjen
3. Övervakning av vatten-/luftflödesavbrott
