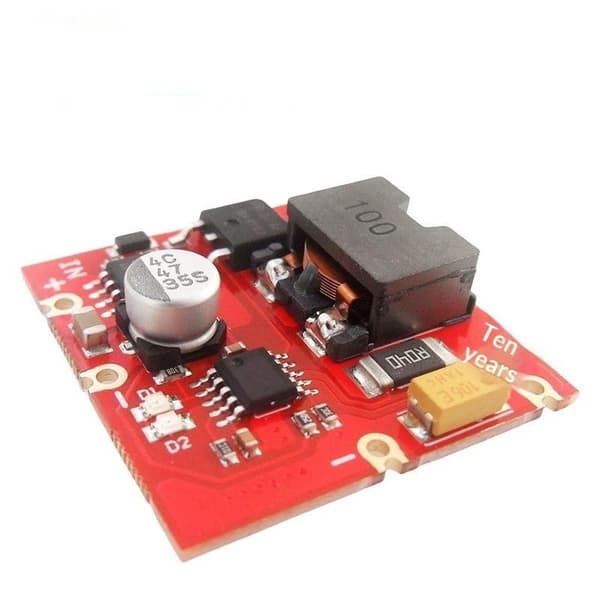

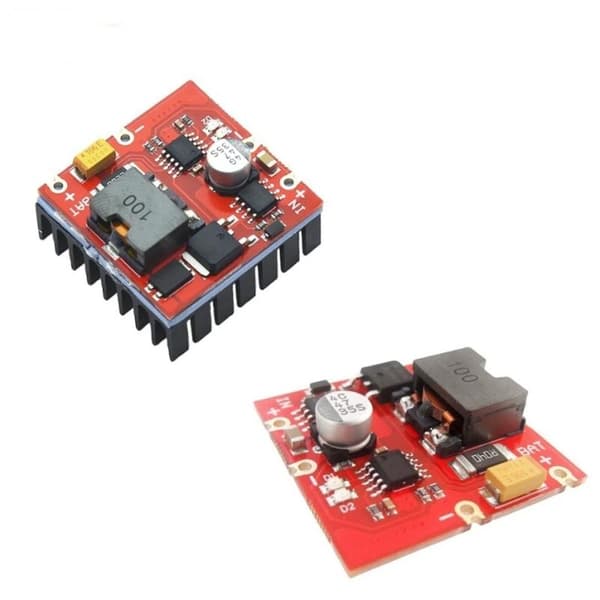

Högteknologisk MPPT-solcellsladdningshanteringschip med maximal effektspårning, med underhållsladdning, konstant ström, konstant spänningsladdningshantering.
Användning av importerade högfrekventa lågledande dubbla MOS-rör, högstströmsdiod, högeffektiva platta högeffektsinduktorer, legeringsströmdetekteringsmotstånd.

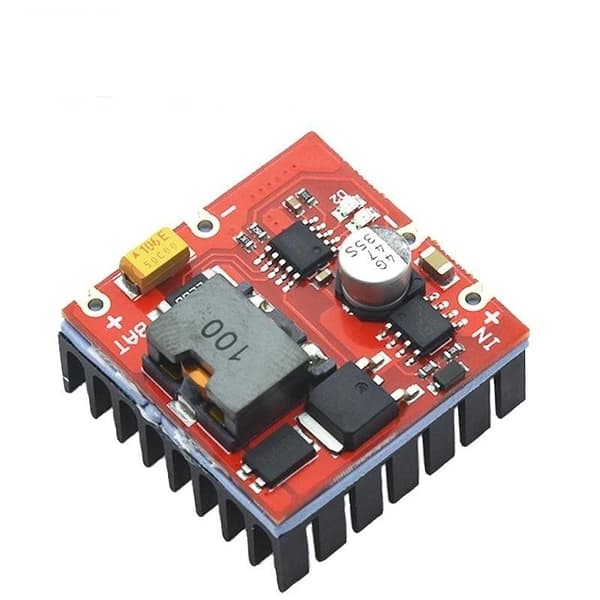

Den stora aluminiumkylflänsen på undersidan säkerställer stabil drift vid hög ström.
Hög hastighet och effektiv laddningsmetod, liten värme, snabb.
Dubbel statusindikatorlampa, inget batteri när den röda lampan blinkar, grön lampa lyser alltid, laddar röd lampa, fulladdad stannar automatiskt medan den gröna lampan lyser.

1. Utgångsspänning: 2-4 serier litiumbatteri eller litiumjärnfosfatbatteri (kan justeras med externt motstånd). Lämplig för 2-4 serier litiumbatteri eller litiumjärnfosfatbatteri.
Litiumbatteri 4,2*2 sträng = 8,4V
Litiumbatteri 4,2V*3 sträng = 12,6V / 4,2V*4 sträng = 16,8V
Järnlitiumbatteri 3,6V*3 sträng = 10,8V / 3,6V*4 sträng = 14,4V
2. Solcellens maximala effektpunktspårning (MPPT) är att säkerställa att när ljusintensiteten ändras, har solcellerna maximal uteffekt för att fullt ut utnyttja solenergin. I allmänhet är det nödvändigt att använda en omkopplad DC-DC-omvandlare för att uppnå MPPT-funktion, för att maximera produkten av utgångsspänning och laddningsström (uteffekt).
3. CN3722 använder en omkopplad buck-läge DC-DC-omvandling för att uppnå funktionen för maximal effektpunktspårning av solceller, ingångsspänningen upp till 25V, mycket lämplig för applikationer där skillnaden mellan ingångsspänning och batterispänning är relativt stor.
Specifikationer:
Ingångsspänning: 18V nominella solpaneler (ingen belastning ca 21V solpaneler)
Utgångsspänning: Utgångsspänning: 2-4 serier litiumbatteri eller litiumjärnfosfatbatteri (kan justeras med externt motstånd)
Utgångsström: maximal konstant ström 3A (Laddningsström > 2A, vänligen lägg till värmeavledning)
Kopplingsmetod: Svetsplatta

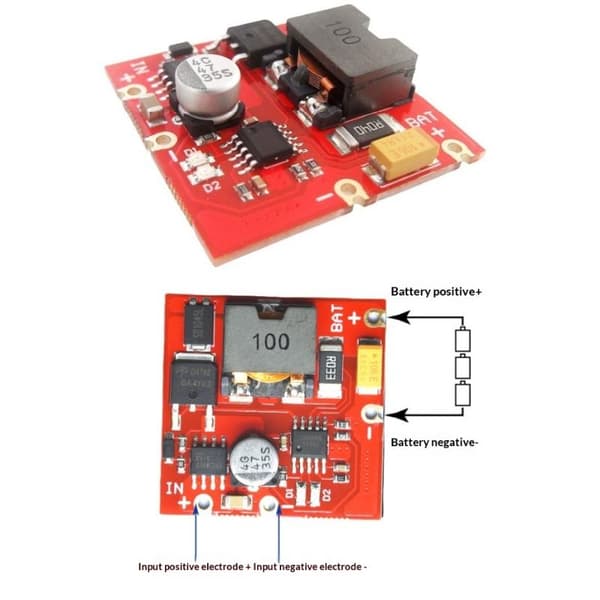

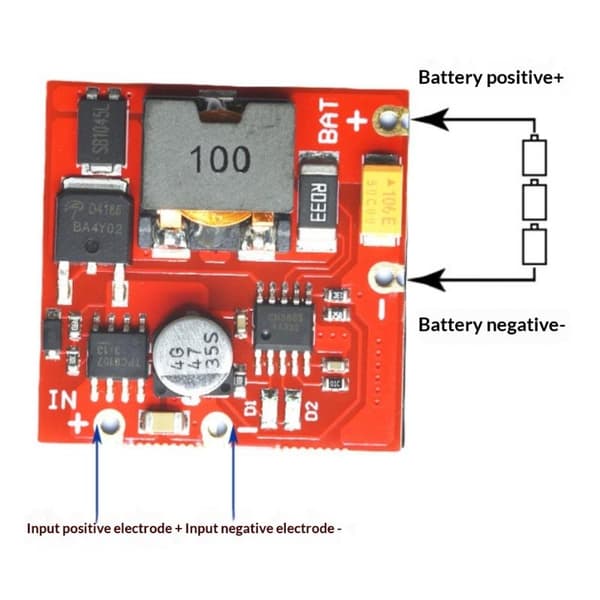

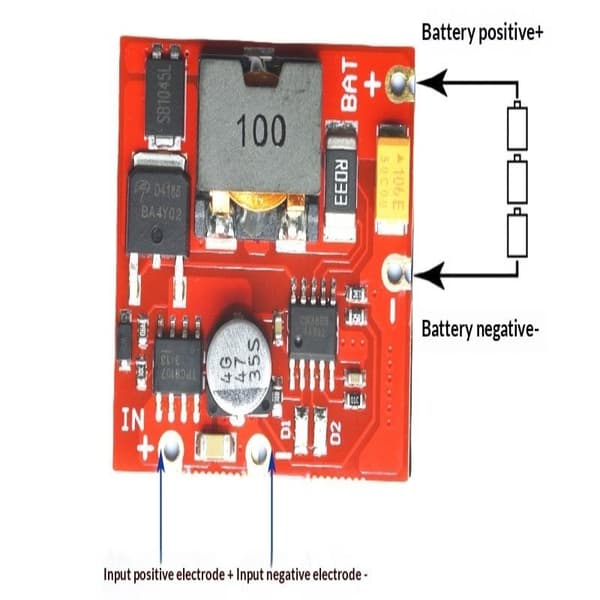

IN + : ingång positiv, IN - : ingång negativ (SOLAR)
BAT+: batteri positiv, BA-: batteri negativ

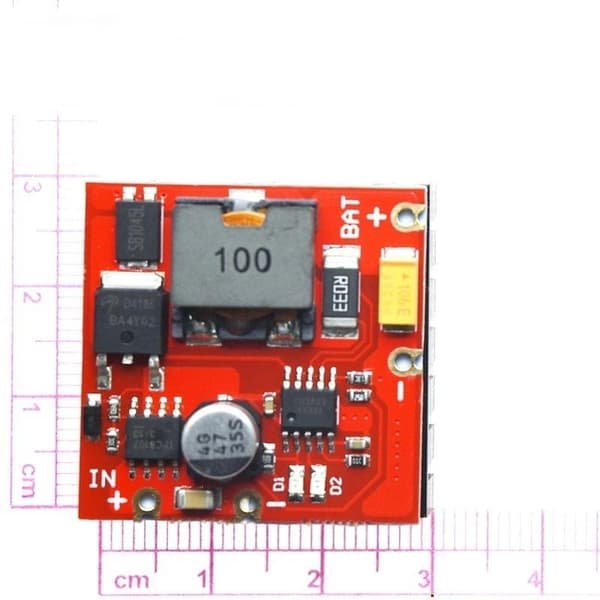

Storlek: 45* 31mm/1.92*1.22inch
Paket ingår:
1 x MPPT solpanelkontroller
Observera:
1. Tillåt 2-3% fel på grund av manuell mätning. Se till att du inte har något emot det innan du bjuder.
2. På grund av skillnaden mellan olika bildskärmar kan bilden kanske inte återspegla objektets faktiska färg. Tack!
