Funktioner:\r

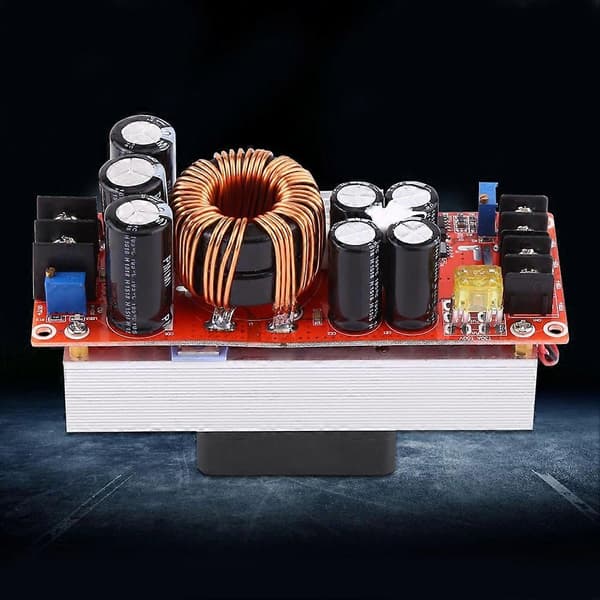

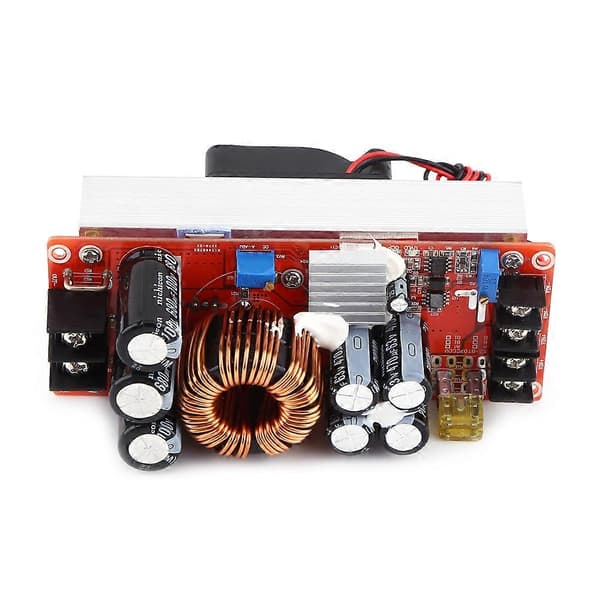

Strömförsörjningsmodulen använder dubbla sendustmagneter lindade med 1,2 mm koppartrådar.\r
100V/210A lågresistans MOS med stor effekt och strömingång, lämplig för stor effekt LED, motorer.\r
Stödjer omvänd ingångsskydd med MOS så det finns ingen anledning att oroa sig för felaktig ingångsledning och utbränd strömförsörjning.\r
Lågspänningsskydd skyddar modulen och batteriet mot skador från överdriven urladdning när ett lagringsbatteri används som ingång.\r

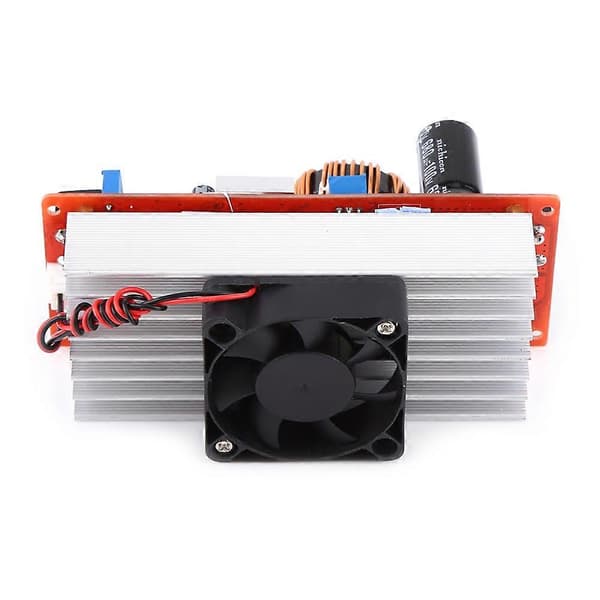

Förtjockad kylfläns och intelligent temperaturkontroll kylfläkt avleder värme bättre.\r
\r
Specifikationer:\r
Typ: Icke-isolerad step-up modul (BOOST)\r
Ingångsspänning: DC10V till 60V\r
Max. Ingångsström: 30A (ingångsspänning 10V till 30V)\r
25A (ingångsspänning 31V till 60V)\r
Viloström: 15mA (ökar vid konvertering från 12V till 20V)\r
Utgångsspänning: 12V till 90V (justerbar, standard är 19V)\r
Max. Utgångsström: 20A (relaterat till skillnaden mellan ingångs- och utgångsspänning, ju större spänningsskillnad, desto mindre utgångsström. Vänligen förbättra värmeavledningen när strömmen överstiger 15A)\r
Konstant strömområde: 0,8A till 20A (+/-0,3A)\r
Omvänd ingångsskydd: Ja (150A MOS)\r
Lägre spänningsskydd: Ja (V8 till 50V justerbar, självåterställning)\r
Drifttemperatur: -40 till +85 (om temperaturen är för hög, vänligen förbättra värmeavledningen)\r
Frekvens: 150KHz\r
Konverteringseffektivitet: 92% till 97% (Effektiviteten är relaterad till ingångs-/utgångsspänning, ström och spänningsskillnad. Ju mindre skillnad, desto högre effektivitet)\r
Ingångsöverströmsskydd: Ja (skyddar automatiskt när ingången är mer än 35A, och strömförsörjningsspänningen ökar inte)\r
Kortslutningsskydd: Ja (ingång 30A säkring)\r
Kopplingsmetod: Terminaler (använd stor ström koppartråd)\r
Max. Uteffekt = Ingångsspänning*Max Ström (Om ingång 12V, är max uteffekt=12V*30A = 360W)\r
Storlek: 130 x 84 x 52mm / 5.11 x 3.3 x 2.04\"\r
\r
Instruktion:\r
Spänningsjustering:\r
Slå på modulen utan att ansluta till last, justera sedan \"V-ADJ\" potentiometern medurs för att öka, moturs för att minska. På grund av stor utgångskapacitanskapacitet kommer svaret att vara långsamt när du justerar hög spänning till låg spänning.\r
Strömjustering:\r
Justera \"CC A-ADJ\" potentiometern moturs cirka 30 varv för att minimera utgångsströmmen innan du ansluter till last. Justera sedan \"CC A-ADJ\" medurs till det strömvärde du behöver. Om du använder modulen för batteriladdning, anslut till utgången efter att batteriet är helt urladdat. Eftersom ju mer energi som finns kvar i batteriet, desto mindre laddningsström blir det.\r
Justering av låg ingångsspänningsskydd:\r
Om vi ställer in ett lågt ingångsspänningsskydd för ett 12V batteri, anslut ingången till en 10V spänning, justera sedan RV1 (medurs för att öka, moturs för att minska) tills UVLO lyser. Nu är skyddsspänningen 10V, det vill säga, när batterispänningen sjunker till 10V, kommer modulen inte att öka spänningen och utgångsspänningen kommer att vara densamma som ingångsspänningen.\r
\r
Notera:\r
1. Utgångskablarna får inte vändas eller kortslutas.\r
2, Om modulen är ansluten till induktiv last, bör den minsta ingångsspänningen vara högre (t.ex. 24V) och maximal uteffekt bör vara lägre (t.ex. 500W).\r
3, Om ett lagringsbatteri, switch strömförsörjning, solpanel eller elgenerator används som ingångskälla, bör det låga spänningsskyddsvärdet justeras lägre, annars kan det orsaka skada.\r
\r
Paketet innehåller:\r
1 x Modul
