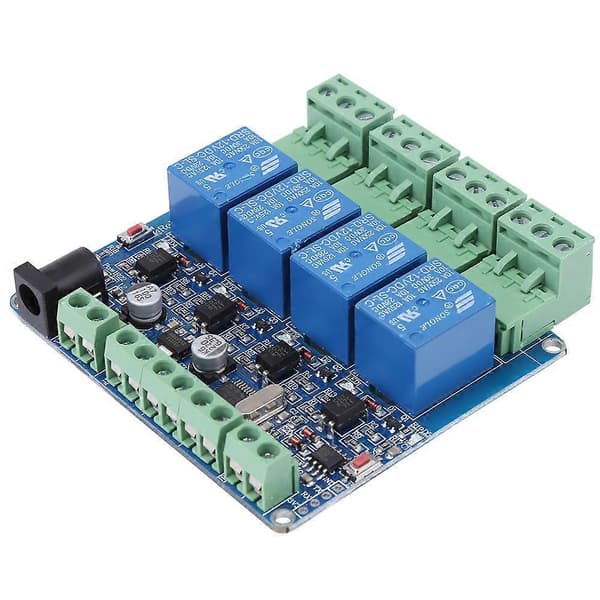

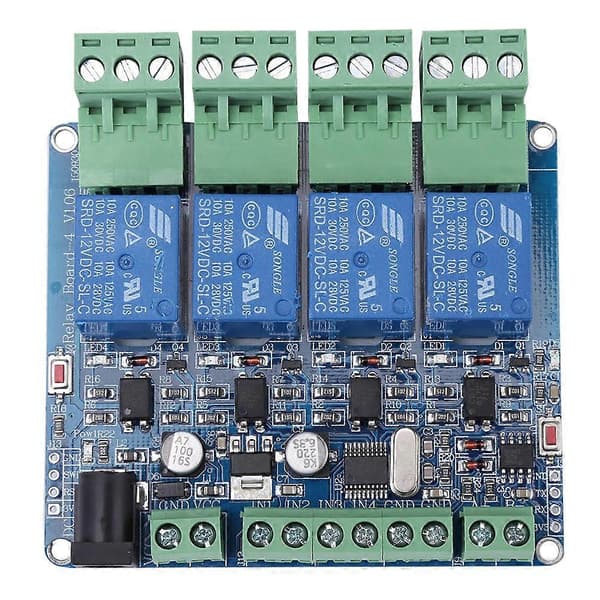

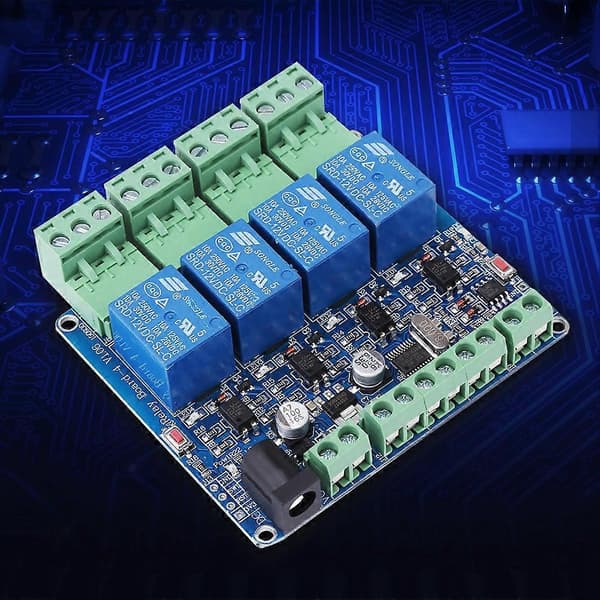

Beskrivning

Funktioner:

4-kanals reläutgång (en normalt öppen, normalt stängd).

4 kanaler

optisk kopplingsisolering.

4 reläer stängde LED-lampan.

Cirkulärt DC-gränssnitt och DC-terminalgränssnitt. Bekväm strömanslutning (12 V strömförsörjningsspänning).

4 kanaler

indatagränssnitt.

En strömindikatorlampa.

En användar-LED-lampa.

Specifikationer:

LED-lampa: Ja

Strömförsörjningsspänning: 12V

Kanal: 4

Baudhastighet: 9600

Microcontroller: STM8S103F3

Återställningsknapp: Ja

Storlek: Ca. 7,8 x 7,7 x 1,8 cm / 3 x 3 x 0,7 tum

Antal: 1 st

Vikt: 85g

Seriell assistent driftinstruktioner:

Nedan följer testinstruktionerna för enhetsnummer 1:

Nr 1 relä stängs:

01 06 00 01 01 00 d9 9a

Nr 1 relä öppnas:

01 06 00 01 01 01 18 5a

Nr 2 relä stängs:

01 06 00 01 02 00 d9 6a

Nr 1 relä öppnas:

01 06 00 01 02 01 18 aa

Nr 3 relä stängs:

01 06 00 01 03 00 d8 fa

Nr 1 relä öppnas:

01 06 00 01 03 01 19 3a

Nr 4 relä stängs:

01 06 00 01 04 00 da ca

Nr 1 relä öppnas:

01 06 00 01 04 01 1b 0a

Alla släcks:

01 06 00 01 00 00 d8 0a

Alla tänds:

01 06 00 01 ff ff d9 ba

Paketet innehåller:

1 x 4-kanals relämodul

Obs:

Vänligen tillåt 1-3 cm skillnad på grund av manuell mätning.

På grund av den olika

visningen och det olika ljuset

, kanske bilden inte återspeglar objektets faktiska färg. Tack för din förståelse.

.
