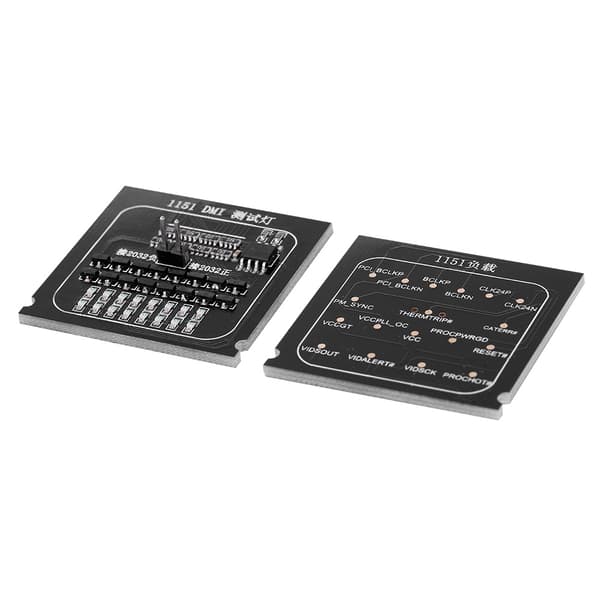

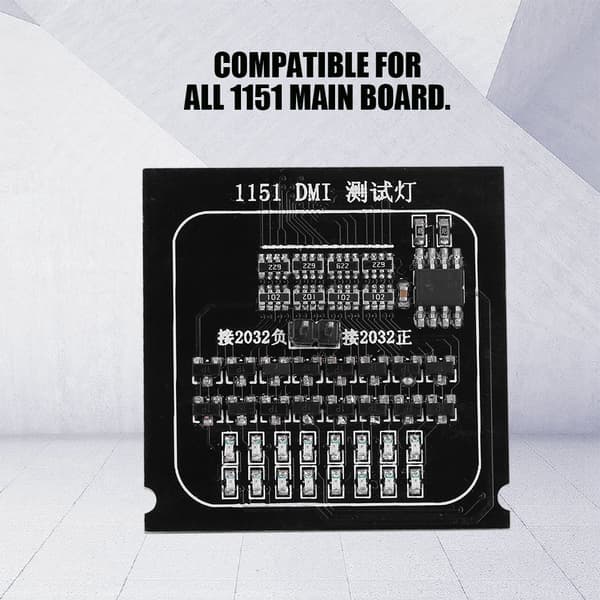

Denna är designad för snabb testning av signaler och spänning i huvudkortet. Den kan användas för att testa öppen krets eller kortslutning av BGA och CPU. Den använder indikator för att indikera varje buss och kontrollläge, vilket ersätter traditionell multimeter, jämfört med vilken den är mer intuitiv.\r

\r

\r

\r
 Funktioner:\r

\r

\r

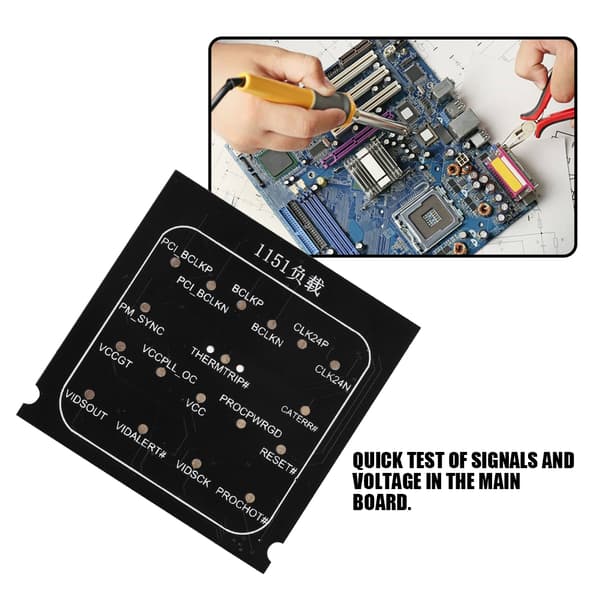

2. Designad för snabb testning av signaler och spänning i huvudkortet.\r

\r
3. Används för att testa öppen krets eller kortslutning av BGA och CPU.\r

\r
4. Ersätt traditionell multimeter med indikator, resultatet är mer intuitivt.\r

\r
5. Kompatibel med alla 1151 huvudkort.\r

\r

\r

\r
Specifikationer:\r

\r
Material: PCB\r

\r
Färg: Svart\r

\r
Kompatibilitet: för alla 1151 huvudkort.\r

\r
Storlek: 38 * 38 * 3mm / 1.5 * 1.5 * 0.1tum\r

\r
Vikt: Ca. 26g\r

\r

\r

\r
Instruktioner:\r

\r
1. Sätt 1151 testindikatorn i 1151 CPU-sockeln och tryck ner CPU-skyddsplåten (observera att den inte kan strömförs denna gång), med 2023 3V-batteri mot testlampans radnålar, alla DMI-signallampor tänds. Om lampan är släckt, indikerar det en kortslutning. Du kan skaka CPU-kompressionsstången och använda en multimeter för att göra en ytterligare bedömning.\r

\r
2. När ovanstående steg har testats normalt, installera CPU-lasten i passprovsteget och använd oscilloskop för att testa om olika spänningar, klockor och andra signaler är normala eller inte.\r

\r

\r

\r
Paketet inkluderar:\r

\r

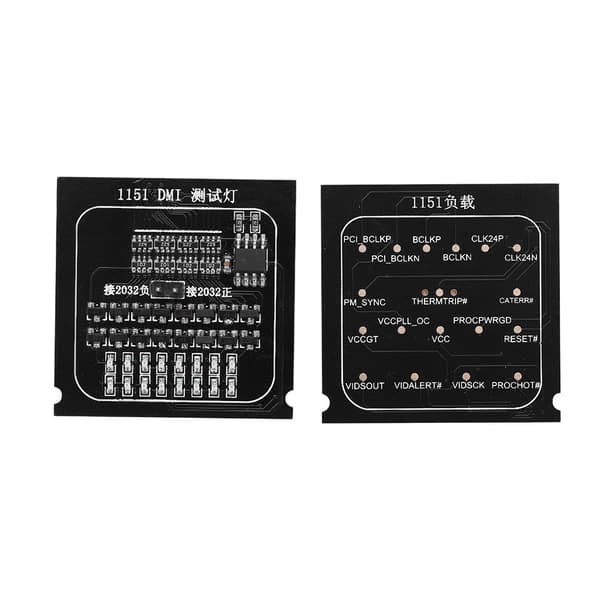

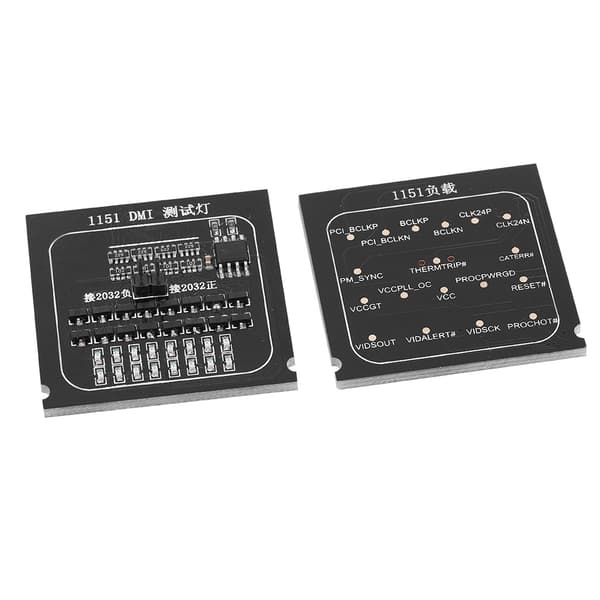

1 x Testkort med indikator\r

\r
1 x Testkort utan indikator\r

\r

\r

\r
Anmärkningar:\r

\r
1. När du använder 1151 testkortet, när batteriet är mot dräneringsstiftet, är indikatorn släckt, det kan vara så att de positiva och negativa terminalerna är anslutna baklänges, vänligen byt ut de positiva och negativa terminalerna på batteriet.\r

\r
2. Efter flera användningar kommer indikatorn att tändas eller dämpas eftersom spänningen på testlampan inte är tillräcklig, vänligen byt ut batteriet själv.\r

\r
3. Olika signaler från testaren, såsom CPU-strömförsörjningsspänning, kanske inte detekteras på grund av det speciella med 1151 moderkortet. Använd samma moderkort för jämförelse eller andra metoder för att bedöma.\r
