1、Modulen använder högkvalitativt relä, den maximala belastningen för det normalt öppna gränssnittet: AC 250V/10A, DC 30V/10A.
2、Använder patch optokopplarisolering, stark drivförmåga, stabil prestanda; triggerström 5mA.
3、Modulens arbetsspänning finns i 5V, 9V, 12V, 24V.
4、Modulen kan triggas av en bygel för att ställa in en hög eller låg nivå.
5、Feltolerant design, även om kontrolllinjen är bruten kommer reläet inte att röra sig.
Funktioner:\r
\r
\r
Modulen använder högkvalitativt relä, den maximala belastningen för det normalt öppna gränssnittet: AC 250V/10A, DC 30V/10A. \r
\r
\r
Använder patch optokopplarisolering, stark drivförmåga, stabil prestanda; triggerström 5mA. \r
\r
\r
Modulens arbetsspänning finns i 5V, 9V, 12V, 24V. \r
\r
\r
Modulen kan triggas av en bygel för att ställa in en hög eller låg nivå. \r
\r
\r
Feltolerant design, även om kontrolllinjen är bruten kommer reläet inte att röra sig. \r
\r
\r
Strömindikator (grön), relästatusindikator (röd). \r
\r
\r
Gränssnittsdesignen är användarvänlig, alla gränssnitt kan anslutas direkt via kopplingsplinten, mycket bekvämt. \r
\r
\r
\r
Specifikation:\r
Modulstorlek: 50 x 41 x 18,5 mm / 1,97 x 1,61 x 0,73 tum\r
Håldiameter: 3,1 mm/0,12 tum\r
Hålintervallavstånd: 44,5 x 35,5 mm / 1,75 x 1,4 tum\r

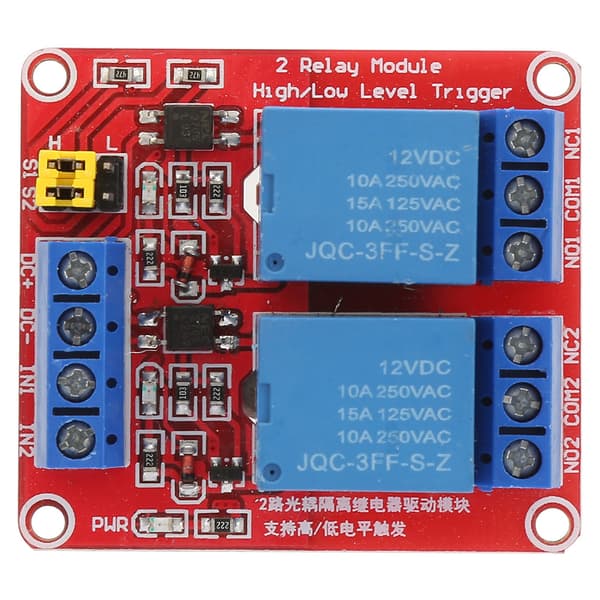

Kopplingsschema:\r
DC+: Anslut strömförsörjningens positiva pol (spänningen krävs av reläet, det finns 5V.9V.12V och 24V val).\r
DC-: ansluten till strömförsörjningens negativa pol.\r
IN1:1 signal signal trigger terminal, du kan ställa in hög eller låg nivå kontroll relä för att dra in.\r
IN2: 2-kanals signal trigger terminal, du kan ställa in hög eller låg nivå kontroll relä för att dra in.\r
Reläutgång:\r
NO1: 1-kanals relä normalt öppet gränssnitt, reläet är avstängt före sugningen, efter sugningen och kortslutning med COM1.\r
COM1:1-kanals relä gemensamt gränssnitt. \r
NC1: 1-kanals relä normalt stängt gränssnitt, kortslutningsanslutning med COM1 innan reläet stängs, avstängt efter sugning.\r
NO2: 2-kanals relä normalt öppet gränssnitt, reläet är avstängt före sugningen, efter sugningen och kortslutning med COM2.\r
COM2: 2-kanals relä gemensamt gränssnitt.\r
NC2: 2-kanals relä normalt stängt gränssnitt, kortslutning med COM2 innan reläet stängs och flyter efter sugningen.\r
Hög- och lågtrigger val:\r
1. S1 är ett hög-låg trigger val för 1 relä;\r
2. S2 är hög- och lågnivå trigger val av 2 reläer.\r
3 com är kortsluten med låg, motsvarande relä triggas av låg nivå, och när com är kortsluten med hög terminal triggas det av hög nivå.\r
\r
Paketlista:\r
1 x Modul \r
