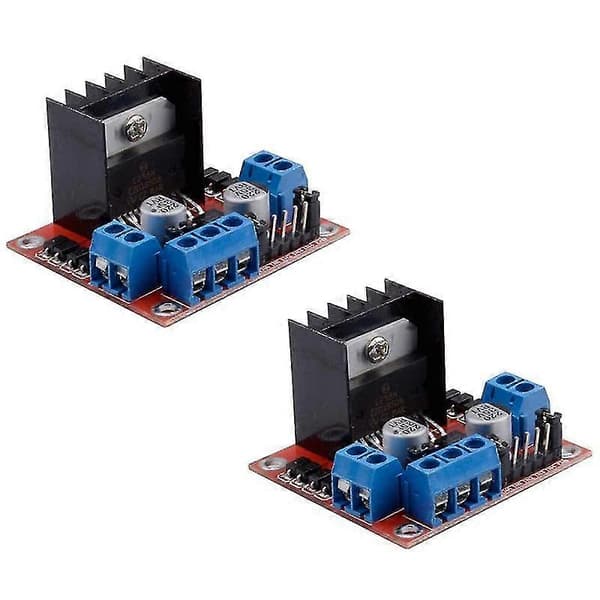

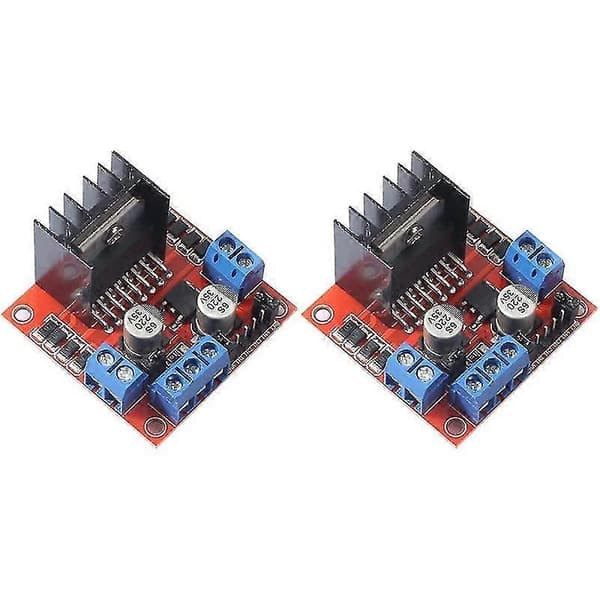

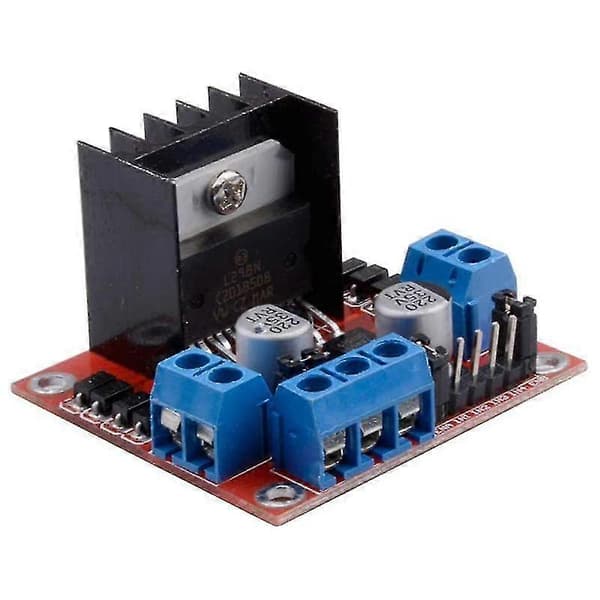

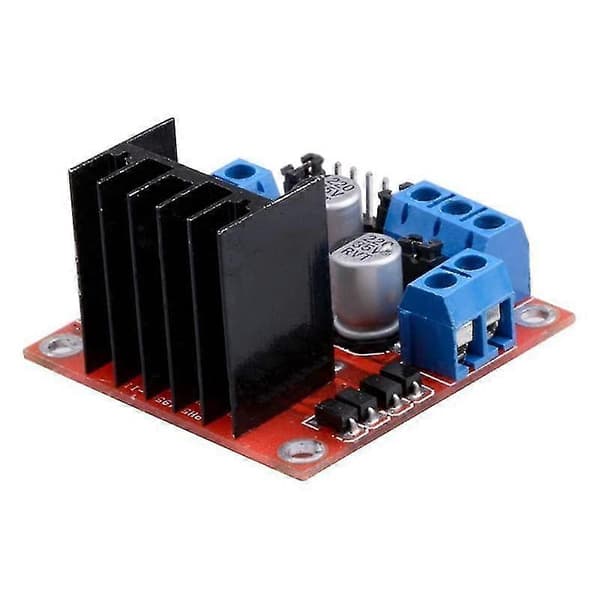

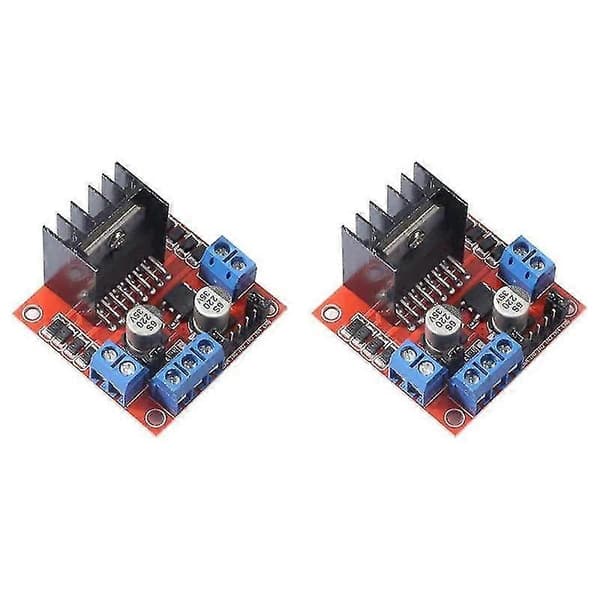

Dubbelkanalig H-bryggdrivrutin med arbetsläge som skapar högre arbetseffektivitet, L298N som huvudchip, kan driva en 2-fas stegmotor, en 4-fas stegmotor eller två DC-motorer. För att undvika att skada spänningsstabiliseringschippet, använd en extern 5V logikförsörjning vid användning av mer än 12V drivspänning. Använd filterkondensatorer med stor kapacitet och diod med frihjulsfunktion, vilket ökar tillförlitligheten. Hög arbetskraft upp till 46V, stor ström kan nå 3A MAX och kontinuerlig ström är 2A, effekt upp till 25W. Filterkapacitans med stor kapacitet, efterflödesskyddsdiod, stabilare och mer pålitlig. Specifikation: Chip: L298N Logikspänning: 5V Logikström 0mA-36mA Maximal effekt: 25W Drivspänning: 5V-35V Drivström: 2A (För varje DC-motor) Driftläge: Dubbel H-bryggdrivrutin (kan driva 2 DC-motorer) Anledning 1: Använd L298N för huvudchip L298N är ett slags högspännings-, högströmsmotordrivrutinschip. Funktioner som hög arbetsspänning (maximal spänning upp till 46V), stor utgångsström (momentan ström upp till 3A), kontinuerlig arbetsström 2A och 25W nominell effekt. Har 15 stift som paket. Två inbyggda H Birdge högspännings- och storströms fullbryggdrivrutiner kan användas för att driva DC-motorn och stegmotorn, reläspolen och så vidare. Chippet kan anslutas till externt detekteringsmotstånd för att ge variationerna till styrkretsen. Genom att använda L298N-chip för att driva motorn kan chippet driva en stegmotor eller fyrfasstegmotor, och även två DC-motorer. Med hjälp av standard logisk nivåsignalstyrning har den två aktiveringskontrolländar. Det tillåter eller förbjuder att enheten har en logisk strömförsörjningsingång utan påverkan av insignalen, vilket gör att den interna logikkretsdelen fungerar vid låg spänning. Anledning 2: Breda applikationer storlek: 43 x 43 x 27 mm Material: PCB färg: röd Paketets innehåll: 2 x L298N Motordrivrutin Kontrollerkort Modul Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
