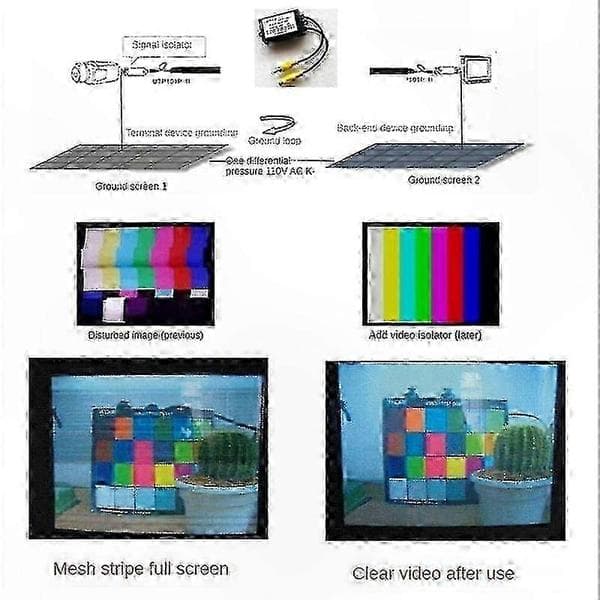

Jordslingans videoisolator är utformad för att eliminera störningar i CCTV-video (eller ljud) signaler orsakade av jordslingespänning. Jordslingestörningar uppstår när det finns en potentialskillnad mellan de två ändarna av en videokabel, vilket resulterar i oönskat AC-strömflöde genom skärmningsskiktet och utrustningschassit. Under normala förhållanden är skärmspänningen 0V; men under jordslingeförhållanden fluktuerar denna spänning runt 0V, vilket potentiellt kan orsaka allvarlig videoförvrängning, rivning och störningsmönster som horisontella linjer, retikulering eller snöbrus. Videosignalöverföring över avstånd som överstiger 100 meter ökar risken för hög jordslingespänning, vilket kan skada ansluten utrustning.
Denna enkanaliga videoisolator ger galvanisk isolering mellan ingång och utgång, och stöder balanserade eller obalanserade ljud-/videosignaler. Den inkluderar ett integrerat common-mode störningsfilter för att undertrycka brus som induceras på överföringskablar. Enheten är lämplig för användning i övervakningssystem, hemmavideouppsättningar, datorrum, inspelningsstudior, fordons backsystem, KTV, barer och fordonsljud-/videoapplikationer – överallt där ränder, snöflingor, horisontella korn, skakningar, nätmönster, rivning eller liknande störningar uppstår.
Funktioner:
- Insättningsförlust: < 0,01 dB
- Gränssnitt: RCA hane och hona med pigtail-kabeldragning
- Impedans: 75 ohm (ingång/utgång)
- Kompatibla videostandarder: PAL, NTSC, SECAM
- Ingångsnivå: 1 Vp-p
- Formatöverensstämmelse: CCIR 601 4:2:2
- Standard samplingsfrekvens: 13,5 MHz
- Kromatiska aberrationer: < 1% över alla mönster
- Pulsrespons: Flerelement horisontell och vertikal begränsning
- Analog bandbredd: 10 MHz till 20 MHz
- Fasdifferens: < 2 grader
- Förstärkningsskillnad: < 2%
- Monteringshålsavstånd: 73 mm
- Monteringshålsdiameter: 3 mm
- Driftstemperatur: -25°C till +70°C
- Relativ fuktighet: upp till 90% (icke-kondenserande)
- Höljesmaterial: PVC
- Mått: 63 mm x 36 mm x 21 mm
- Färg: Som visas

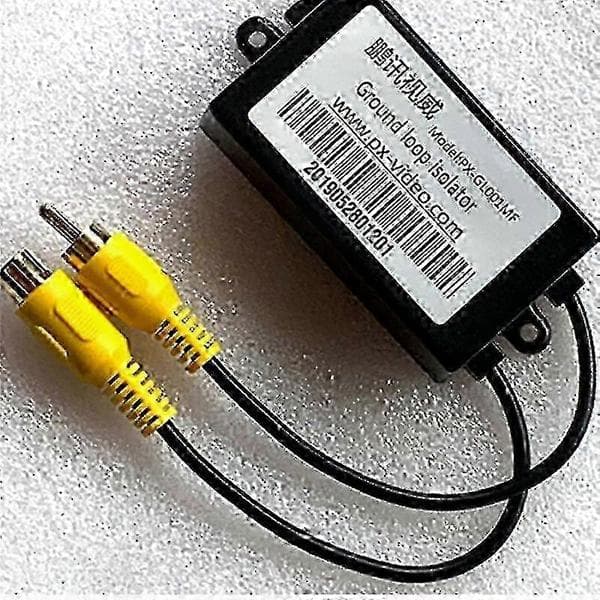

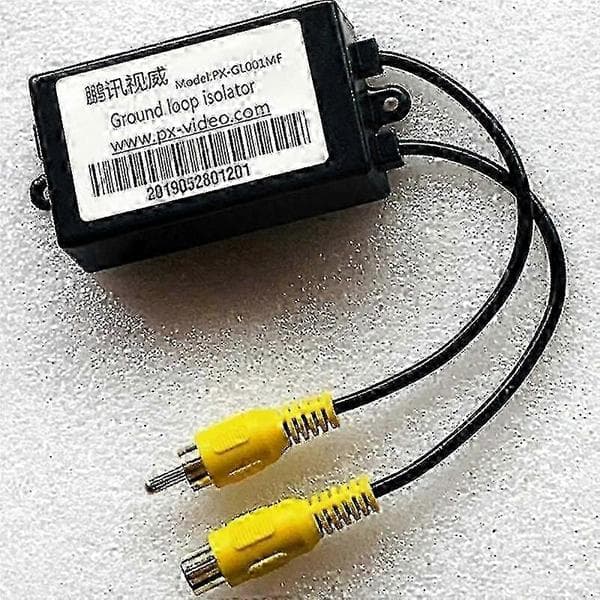

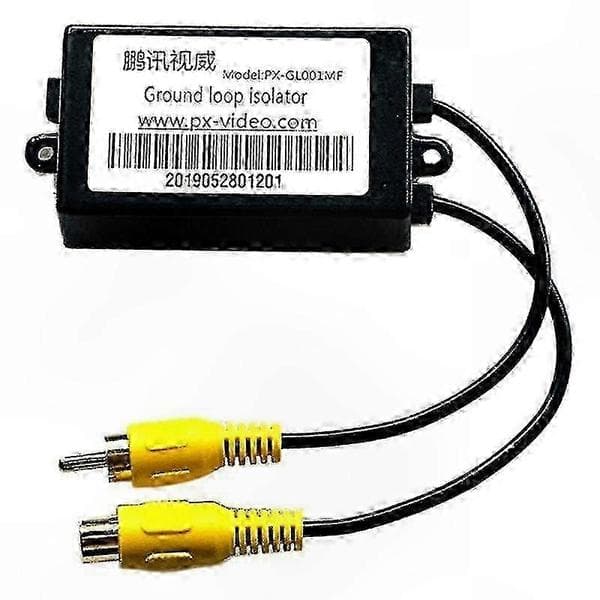

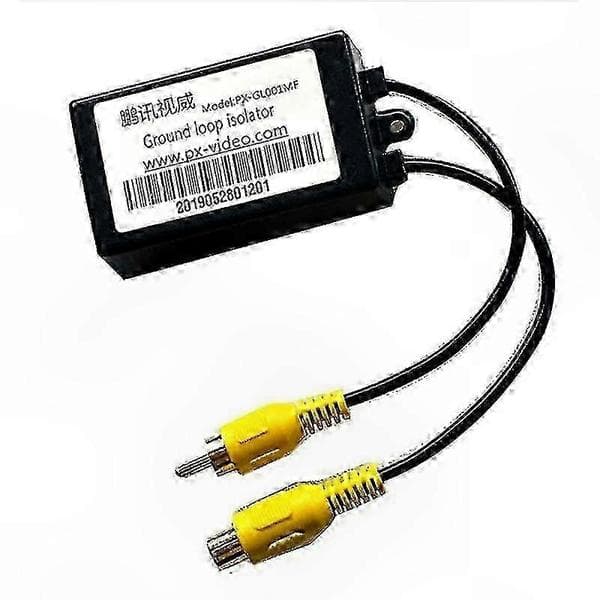

Paketet innehåller: 1 x RCA videoisolator.
Obs: Färger kan variera något på grund av belysning och skärminställningar. Små dimensionella variationer (±1–3 cm) kan förekomma på grund av manuell mätning.
