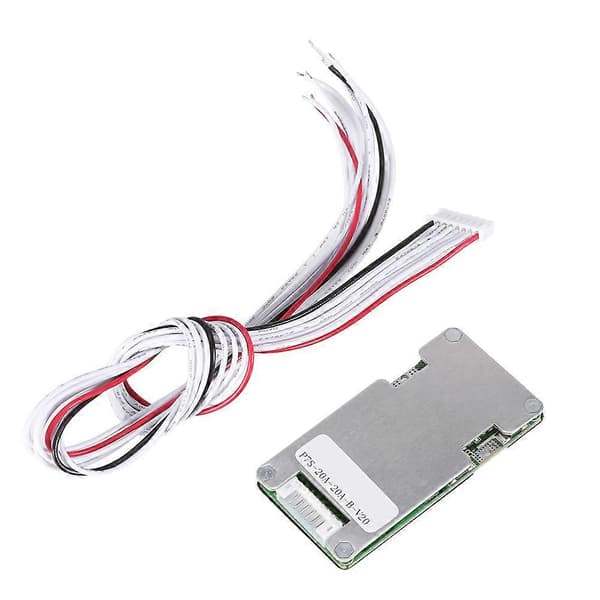

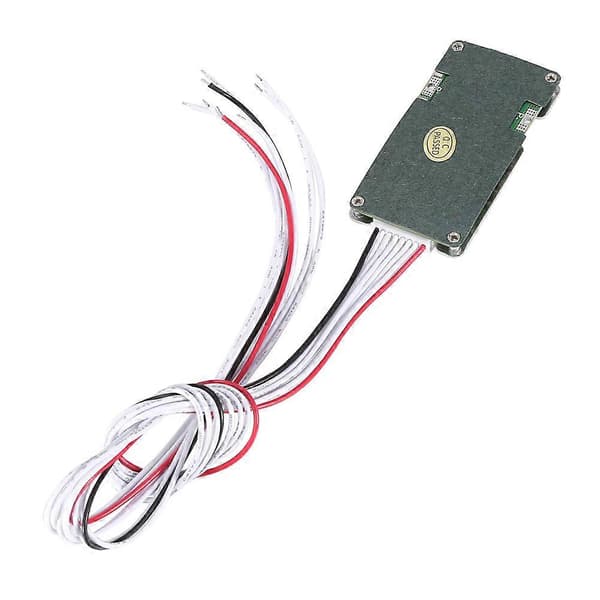

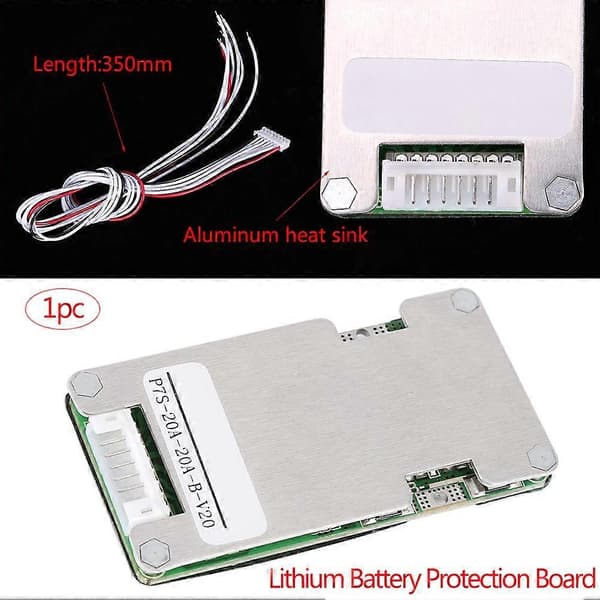

Funktioner: Skyddskortet är för 7-seriens 18650 li-jon 3.6V/3.7V batterier. Stabila olika skyddsfunktioner för laddning och urladdning, såsom noggrant överladdningsskydd, överurladdningsskydd, överströmsskydd och kortslutningsskydd. Batterikärnans hårdvara balanserad bearbetning, korrekt balanserad ström, rimlig balanserad värmeavgivning, påverkar inte batteripaketets prestanda. Den har en aluminiumplåt som förbättrar värmeavledningen för MOS-röret och förlänger livslängden för MOS-röret. Låg vilande strömförbrukning, det kan spara energi. Specifikation: Minimum Typisk Maximal Enhet Anmärkning Arbetsspänning 19.6 29.75 V Kretsens normala arbetsområde Viloström 20 50 A Enkel batterispänning 3.6V Driftstemperatur -20 +70 Normalt driftstemperaturområde Relativ fuktighet 90% Ingen kondens Förvaringstemperatur -40 +85 Fuktigheten är mindre än 90%, ingen kondens Höjd 4000 M Laddningsspänning 29.75 V CC-CV Funktion Testobjekt Symbol Testvillkor Minimum Typisk Maximal Enhet Överladdningsskyddsspänning Vc1 Vid laddningsavstängning 4.200 4.250 4.300 V Fördröjningstid Tc1 / 10 1000 1700 mS Avlastningsspänning Vc2 / 4.150 4.190 4.240 V Laddningsström Normal Ioc / 20 A Balanseringsfunktion Startspänning / 4.150 4.200 4.250 V Balanseringsström / 20 35 mA Överurladdningsskyddsspänning Vd1 Vid urladdningsavstängning 2.700 2.800 2.900 V Fördröjningstid Td1 / 10 200 500 mS Avlastningsspänning Vd2 / 2.900 3.000 3.100 V Återställningsvillkor / / Koppla bort last Överströmsskydd Överström 1 Skyddsström Ioc1 60 100 A Överström 1 Skyddsfördröjningstid Toc1 20 200 mS Urladdning Överström Avlastning Överströmsskydd Återställningsvillkor / / Koppla bort last Urladdningsström Max. Kontinuerlig urladdningsström Ioc - - - 20 A Kortslutningsskydd Fördröjningstid Tshort 300 600 S Återställning / / Koppla bort last Intern resistans Urladdningskrets Intern resistans (m) Ron1 / / 20 mR Egen strömförbrukning Arbetsläge Icc1 / 20 50 A Storlek: 65*33*7mm / 2.56*1.3*0.27\" Trådlängd: 350mm / 13.77\" Paketlista: 1 x Skyddskort Obs: Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
