Funktioner:
1.Ingen bakgrundsbelysning, fortsätter att visa det senaste innehållet under lång tid även när strömmen är avstängd.
2.Extremt låg strömförbrukning, i princip krävs endast ström för uppdatering.
3.SPI-gränssnitt, för anslutning till styrkort som Raspberry Pi/Nucleo, etc.
4.Levereras med utvecklingsresurser och manual (exempel för Raspberry Pi/STM32)
5.Det är ett idealiskt val för applikationer som hylletiketter, industriinstrument och så vidare.

specifikation:Beskrivning:

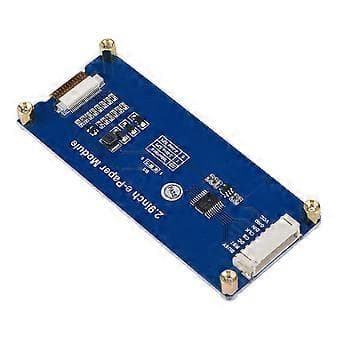

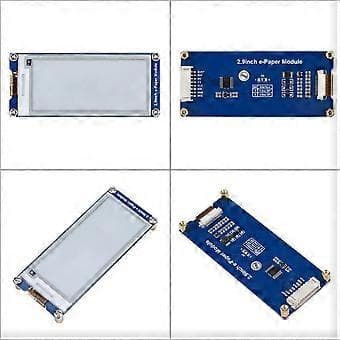

Detta är en E-Ink-skärmmodul, 2,9 tum, 296x128 upplösning, med inbäddad styrenhet, kommunicerar via SPI-gränssnitt, stöder partiell uppdatering. På grund av fördelarna som extremt låg strömförbrukning, bred betraktningsvinkel, bra effekt i solljus, är det ett idealiskt val för applikationer som hylletiketter, industriinstrument och så vidare.



Ingen bakgrundsbelysning, fortsätter att visa det senaste innehållet under lång tid även när strömmen är avstängd.
Extremt låg strömförbrukning, i princip krävs endast ström för uppdatering.
SPI-gränssnitt, för anslutning till styrkort som Raspberry Pi/Nucleo, etc.
Levereras med utvecklingsresurser och manual (exempel för Raspberry Pi/STM32)

s:
Driftspänning: 3,3V
Gränssnitt: 3-tråds SPI, 4-tråds SPI
Yttermått: 90 x 38mm / 3,54 x 1,50in
Paketvikt: 35g
Skärmstorlek: 66,89 x 29,05mm / 2,63 x 1,14in
Punktstorlek: 0,138 x 0,138
Upplösning: 296 x 128
Visningsfärg: svart, vit
Gråskala: 2
Uppdateringsström: 26,4mW(typ.)
Standby-ström: 170

Gränssnitt:
SYMBOL: BESKRIVNING
VCC: 3,3V
GND: Jord
DIN: SPI MOSI-stift
CLK: SPI SCK-stift
CS: SPI-chipval, låg aktiv
DC: Data/kommandoval (hög för data, låg för kommando)
RST: Extern återställning, låg aktiv
BUSY: Upptagen statusutgång, låg aktiv

Paketlista:
1 x 2,9 tums e-pappersmodul

1 x XH2.54 8-stiftskabel (20 cm/7,87 tum)


Obs:
1. Om du vill ha fler handledningar och instruktioner om den här produkten, vänligen kontakta oss så skickar vi relevant information till dig.

2. Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
