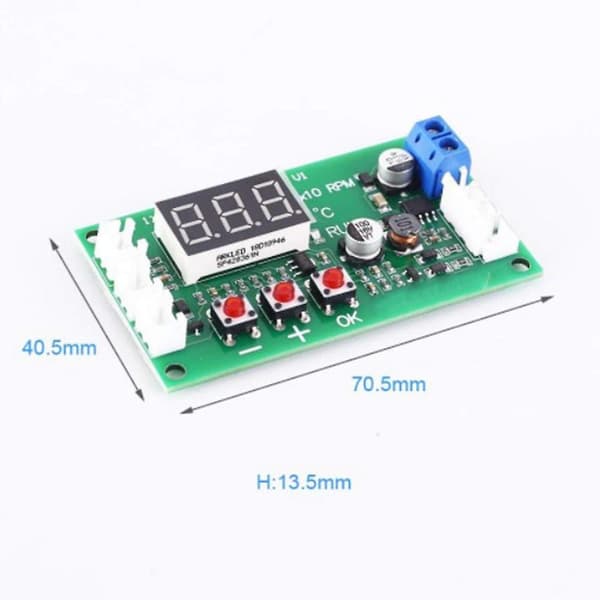

Fyra-trådig PWM-fläkttemperaturkontrollregulator med kontrollsignal 10V, stödjer vanlig EBM fyra-trådig fläkt. Stödjer konventionell högspänningsfläkt fyra-trådig kontroll (10V PWM-signal); stödjer lågtemperatur avstängning av fläkt (PWM av eller utökad relä för att stänga av fläktströmmen). Bredspänningsdrift DC11-55V; Stödjer 2.5KHZ och 20KHZ frekvensinställningar; Stödjer anti-timing fläktar. Strömförsörjningsspänning: DC11-55V (kretsens driftspänning) Arbetsström: Mindre än 0.1AFläktström: Mindre än 5A (inbyggd kontaktens tålighet, om du behöver styra högre effekt, behöver du bara ta strömkabeln separat) PWM-område: 5-100 eller 0 (% plus eller minus 0.3%) PWM-frekvens: 20KHz eller 2.5KHz (2%) PWM-signalamplitud: 10.5V (utan belastning) Temperaturmätningsområde: -9.9-99.9

CTemtemperaturmätningsfel: fel inom 0-50 C är mindre än 1.2 C, annat intervallfel är mindre än 2 CGränssnittsintroduktion: Strömkontakt (blå skruvterminal): Huvudströmmatningsgränssnittet levererar ström till styrkretsen och fläkten. Fläktgränssnitt (vit VH3.96-4P-uttag): Fläktutgångsgränssnitt, se bilden för linjesekvens. Temperaturgivarens gränssnitt: Anslut NTC-givarens parameter 10K B=3950. Alarmsignalport (WORK): Ger en hög nivå under normal drift och ger en låg nivå när fläkten är onormal. Relägränssnitt (RELAY): Ett expansionsgränssnitt som driver ett 9V eller 12V-relä som kan användas för att styra fläktens strömlinje.

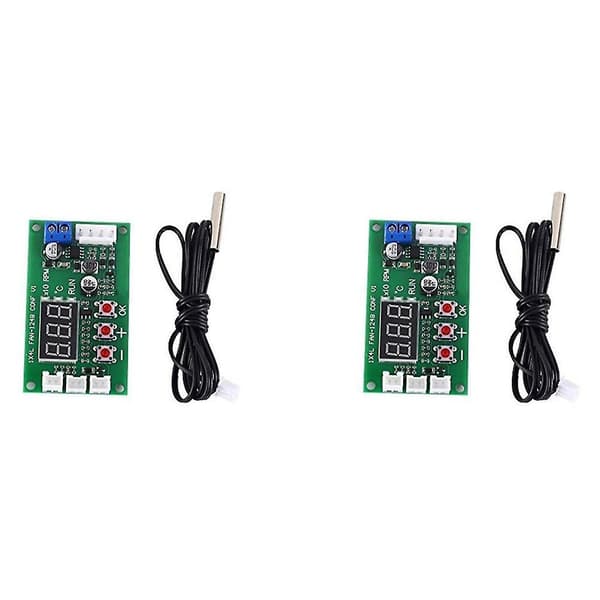

När fläktkontrollen stoppas kopplas reläet bort.Material:plastfärg:grönPaketinnehåll:2 x StyrenhetEndast ovanstående paketinnehåll, andra produkter ingår inte.Obs!

Ljus och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken.

Tillåtet mätfel är +/- 1-3cm.
