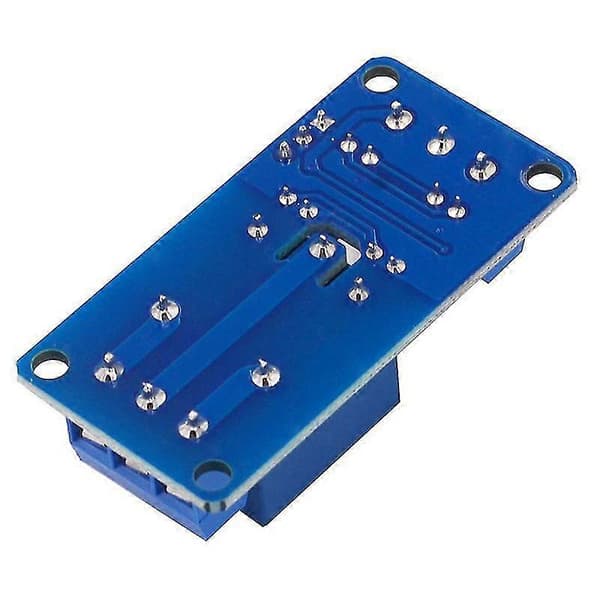

Modul

1. Modulen använder äkta kvalitetsrelä, den maximala belastningen för det normalt öppna gränssnittet: AC 250V/10A, DC 30V/10A;

2. Använder dubbel optokopplarisolering, stark drivförmåga, stabil prestanda; triggerström 5mA;

3. Varje kanal i modulen kan triggas av bygel hög eller låg nivå;

4. Feltolerant design, även om kontrolllinjen är bruten kommer reläet inte att röra sig;

5. Strömindikator (grön), 1 relästatusindikatorer (röd)

6. Användarvänlig gränssnittsdesign, alla gränssnitt kan anslutas direkt via kopplingsplintarna, mycket bekvämt

Modulgränssnitt:

1. DC+: Anslut till den positiva polen på strömförsörjningen (spänningen är relä 5V)

2. DC-: Anslut till den negativa polen på strömförsörjningen

3 .IN: Reläet kan styras av hög eller låg nivå

Reläutgång:

1. NO: Relä normalt öppet gränssnitt, innan reläet är ledigt kommer det att kortslutas till COM efter upptagning

2. COM: Relä Gemensamt gränssnitt

3. NC: Normalt stängt relägränssnitt. Innan reläet stängs är det kortslutet med COM.

Hög- och lågnivåtrigger-val:

1. S1 är hög- och lågnivåtrigger-valet för relä 1;

2. När com är kortsluten till låg är motsvarande relä en lågnivåtrigger. När com är kortsluten till hög är det en högnivåtrigger

Notera:

1.På grund av den olika bildskärmen och ljuseffekten kan den faktiska färgen på föremålet skilja sig något från färgen som visas på bilderna.

2.Vänligen förlåt 1 cm/0,39-3 cm/1,18 mätavvikelse på grund av manuell mätning.
