Produkt
Material: Elektronikmaterial

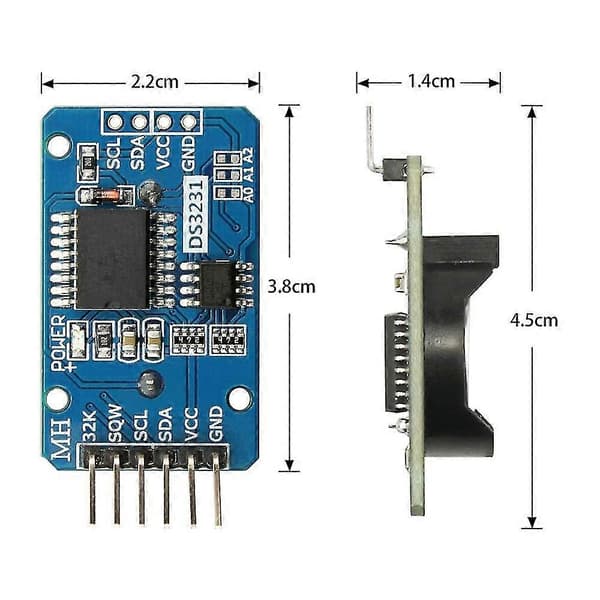

Storlek: 38mm (längd) * 22mm (bredd) * 14mm (höjd)
Arbetsspänning: 3,3--5,5V
Klockchip: Högprecisionsklockchip DS3231
Klocknoggrannhet: Inom intervallet 0-40 grader är noggrannheten 2 ppm, och årsfelet är cirka 1 minut
Med 2 kalenderlarm
Programmerbar fyrkantsvågsutgång
Realtidsklockan genererar sekunder, minuter, timmar, veckodag, datum, månad och år, och ger skottårsersättning med en giltighetstid upp till år 2100
Inbyggd temperatursensor i chippet, med en noggrannhet på 3 grader
Minneschip: AT24C32 (lagringskapacitet 32K)
IIC-bussgränssnitt, maximal överföringshastighet är 400KHz (vid 5V arbetsspänning)
Andra IIC-enheter kan kaskadkopplas, 24C32-adressen kan ändras genom att kortsluta A0/A1/A2, standardadressen är 0x57
Med CR2032-batteri

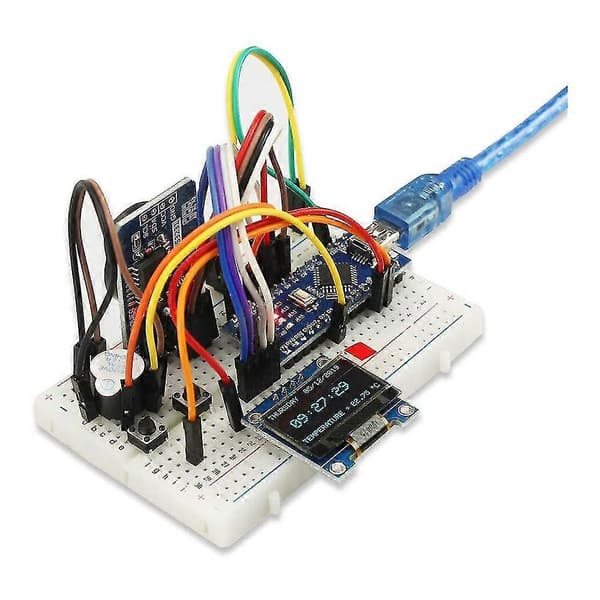

Kopplingsinstruktioner (med Arduino Uno R3 som exempel):
SCL -> A5
SDA -> A4
VCC -> 5V
GND -> GND
Förpackningsmetod: Enkel antistatisk förpackning

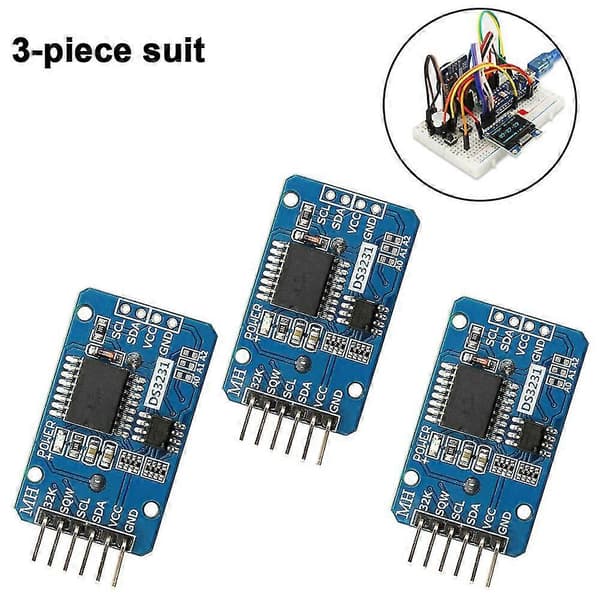

Antal: 3-delars set

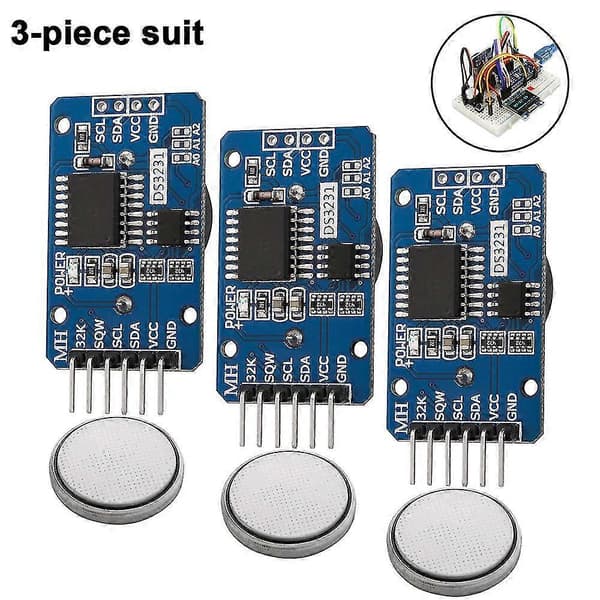

Paketinnehåll: 3 * 3-delars set med IIC-modul
1. Realtidsklockchip: DS3231 AT24C32 används som ett realtidsklockchip som håller tiden igång även om huvudströmförsörjningen är avstängd (med hjälp av ett batteri).
2. Komplett klockkalender: Funktionalitet inklusive sekunder, minuter, timmar, dag, datum, månad och år, med skottårsersättning upp till år 2100.
3. Extremt exakt: DS3231 minneschip - AT24C32, extremt exakt I2C-realtidsklocka (RTC), med en integrerad temperaturkompenserad kristalloscillator (TCXO) och kristall.
4. Två programmerbara larm: Tillhandahåller programmerbara larm för tid på dygnet och en kalender som kan ställas in på en fyrkantsvågsutgång. Adress och data överförs seriellt via en dubbelriktad I2C-buss.
5. Tillräckligt säker: En precisions-temperaturkompenserad spänningsreferens och komparatorkrets övervakar statusen för VCC för att upptäcka strömavbrott och tillhandahålla en återställningsutgång. Dessutom övervakas RST-stiftet för att generera en P-återställning.
