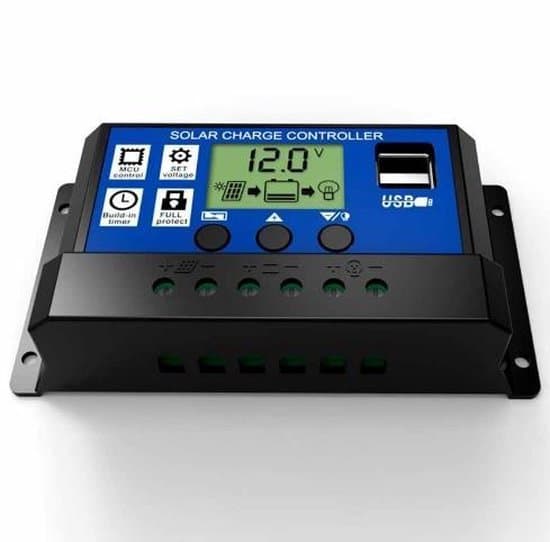

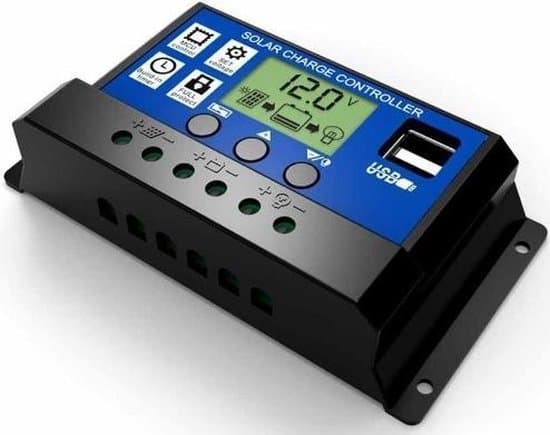

Denna styrenhet är en intelligent, multifunktionell solladdnings- och urladdningsregulator. Den har en fast LCD-display med ett mycket användarvänligt gränssnitt; olika kontrollparametrar kan flexibelt justeras för att helt uppfylla dina specifika applikationskrav.

PRODUKTFUNKTIONER
1. Inbyggd industriell mikrokontroller.

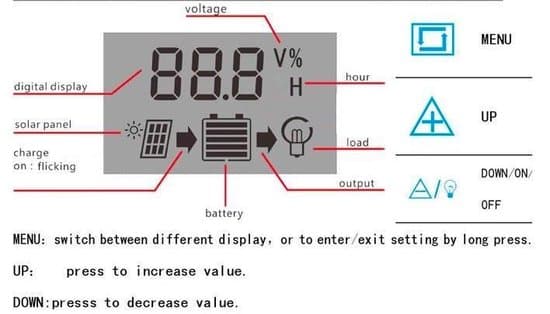

2. Stor LCD-skärm; alla parametrar är justerbara.

3. Komplett 4-stegs PWM-laddningshantering.

4. Inbyggt kortslutningsskydd, öppen krets-skydd, omvänd polaritetsskydd och överbelastningsskydd.

5. Dubbelt MOSFET omvänd strömskydd; låg värmeutveckling.

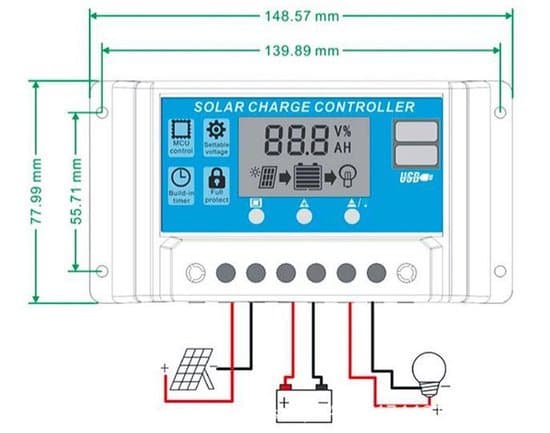

SYSTEMANSLUTNING

1. Anslut batteriet till laddningsregulatorn – positiv och negativ.
2. Anslut solcellsmodulen till regulatorn – positiv och negativ.
3. Anslut lasten till laddningsregulatorn – positiv och negativ.
Vänd ordningen vid avinstallation!
Felaktig anslutningssekvens kan skada regulatorn!
Specifikationer:
MODELL: CY1230
Batterispänning: 12V/24V Auto
Laddningsström: 30A
Urladdningsström: 30A
Max. solenergiingång: 50V (för 24V batteri) / 25V (för 12V batteri)

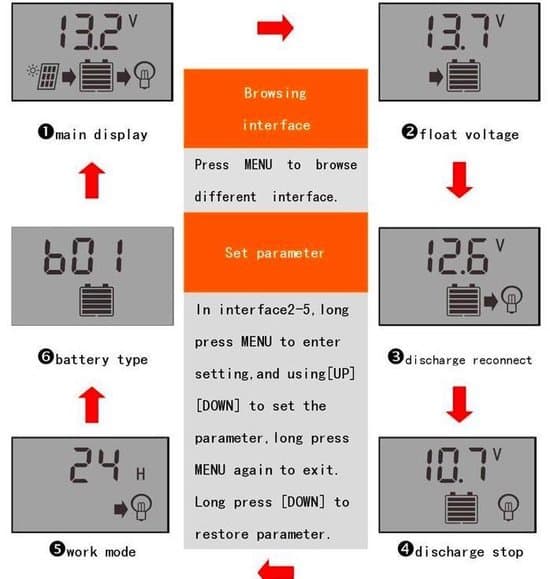

Utjämning: 14.4V (Förseglat) / 14.2V (Gel) / 14.6V (Översvämmat) – x2 för 24V-system.
Flytladdning: 13.7V (standard, justerbar) – x2 för 24V-system.
Urladdningsstopp: 10.7V (standard, justerbar) – x2 för 24V-system. Återanslutning av urladdning: 12.6V (standard, justerbar) – x2, vid användning av ett 24V-system.
USB-utgång: 5V / 3A
Självförbrukning: <10mA
Driftstemperatur:
-35°C ~ +60°C
