1. I 64 underindelning eller 128 underindelning kan man få en bra ultra-tyst effekt;

2. Arbetsspänning: 6V-36V, den rekommenderade spänningen är 12V;

3. Den maximala strömmen på 1,5A, standard är 0,8A;

4. Underindelning: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

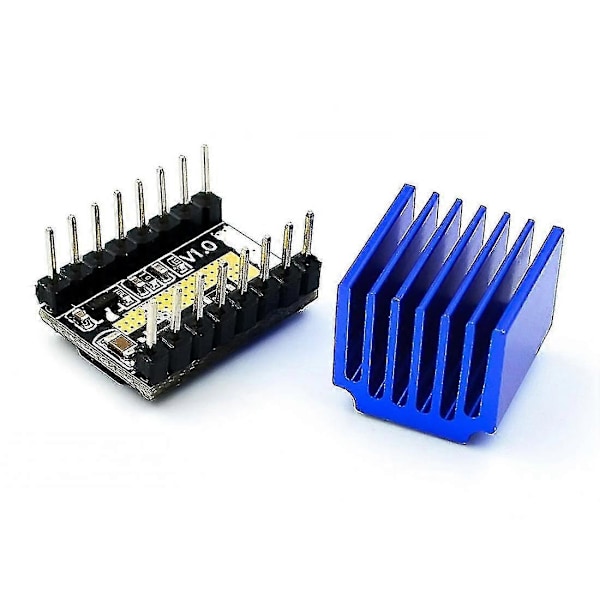

5. Måste lägga till kylfläns, vilket gör värmeavledningen bättre. Var noga med att matcha användningen av fläktassisterad kylning).

Maximal drivström: 1,8A (standard 0,8A)

Högsta spänning: 36V (vanligtvis 12V)

Stöd för underindelning: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

Produktteknik: Fyrskikts PCB-kort

Produktvikt: 5g

Användningstips: 8729 drivstift är blått på ena sidan, svart på andra sidan, motsvarande färgen på uttaget på huvudkortet, till upplevelsen.

Tabell för underindelningsinställning:

Huvudkortets underindelningsbygel från vänster till höger är M1, M2, . Bygelhatt inkopplad som Hög, bygelhatt borttagen som Låg, det:

Efter en lång testperiod, med den 64 sub-bästa.

Drivströmsalgoritm och reglering

1. Drivströmsalgoritm: i = Vref / 0,5, standard Vref ca 0,4v, så standardströmmen på 0,8A, den maximala strömmen på 1,5A

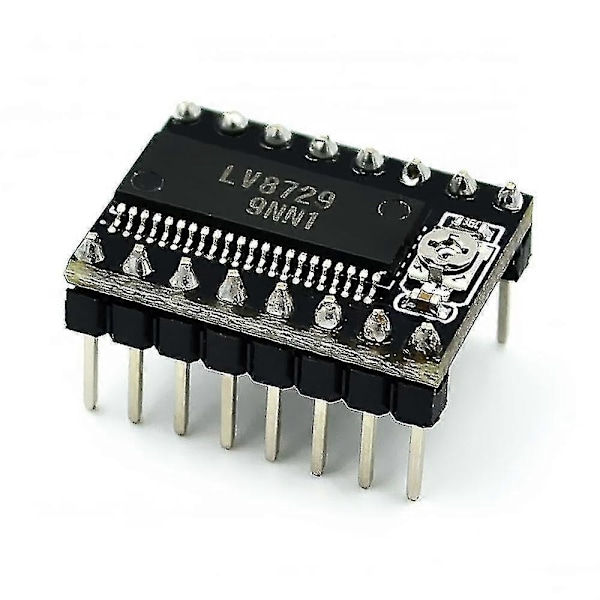

2. Vref mäter spänningen vid Gnd och mitten av potentiometern som visas;

3. Var noga med att inte ansluta motorspänningsmätningen, eller lätt att bränna drivningen;

4. Mätspänningen ska vara ansluten till strömmen, anslut inte bara USB-strömförsörjningen.

5. Justera potentiometern, var noga med att justera potentiometern något, mätt igen efter överföringen, för att undvika strömmen orsakad av överdriven drivbränning;

6. Medurs för att öka, moturs för att minska;

Färg: svart+blå

Material: PCB

Storlek: 1,5 mm x 2,0 mm

Paketets innehåll:

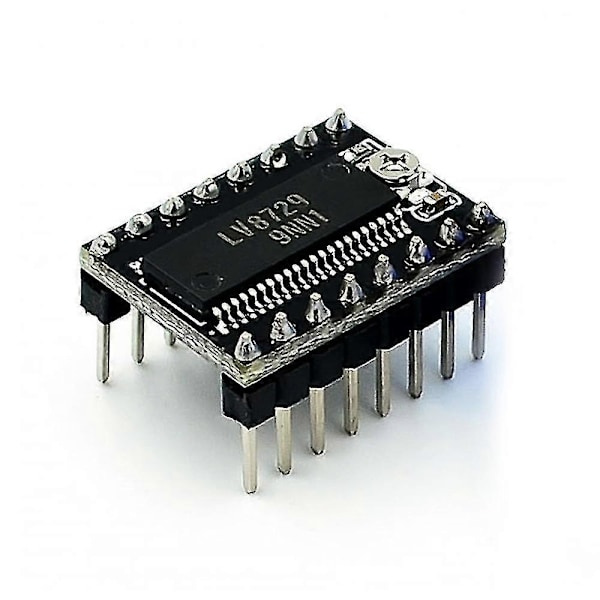

1 x LV8729 drivrutinsmodul

Endast ovanstående paketinnehåll, andra produkter ingår inte.
