Reed är en typ av torr reed-brytare, en passiv elektronisk brytarkontakt med en enkel struktur, liten storlek och enkel att kontrollera, etc. Skalet är vanligtvis ett förseglat glasrör där det finns två flexibla järnreed-paneler, även kallade metallrodium, med en fyllning av inert gas. Normalt är två glasrör gjorda av speciella material åtskilda. När ett magnetiskt ämne är nära glasröret, under inverkan av magnetiska fältlinjer, magnetiseras de två reed-rören och attraherar varandra, reed-röret dras ihop för att skapa en krets av den anslutna nodkommunikationen. Efter att den externa magnetiska kraften försvunnit separeras de två reed-rören på grund av sin elasticitet, och linjen kopplas också bort. Därför, som en signal för att styra användningen av magnetiska fältlinjer för att växla enheter, kan reed-röret användas som en sensor för räkning, avstånd och så vidare (i säkerhetssystemet används det främst för dörrsensor, magnetisk fönsterproduktion), men det används också ofta i en mängd olika kommunikationsenheter. I praktiken används vanligtvis en permanent magnet för att styra de två metallplåtarna som slås på eller av, det är också känt som \"magnetron\".\r
\r
Funktioner:\r
Importerad normalt öppen reed\r
Komparatorns utsignaler är rena, bra vågform, drivförmåga, än 15mA.\r
Utgångsform: digital växlingsutgång (0 och 1)\r
Ett fast bulthål för enkel installation\r

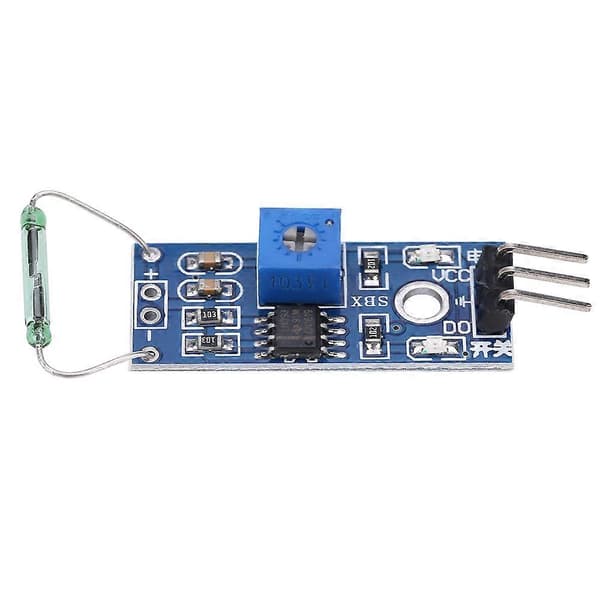

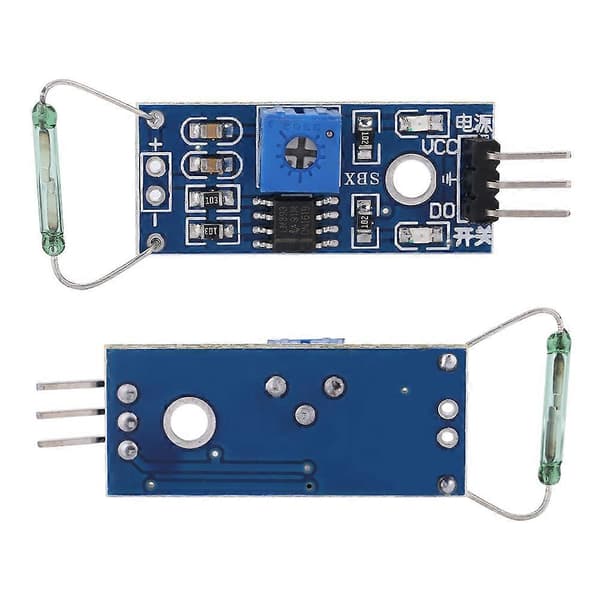

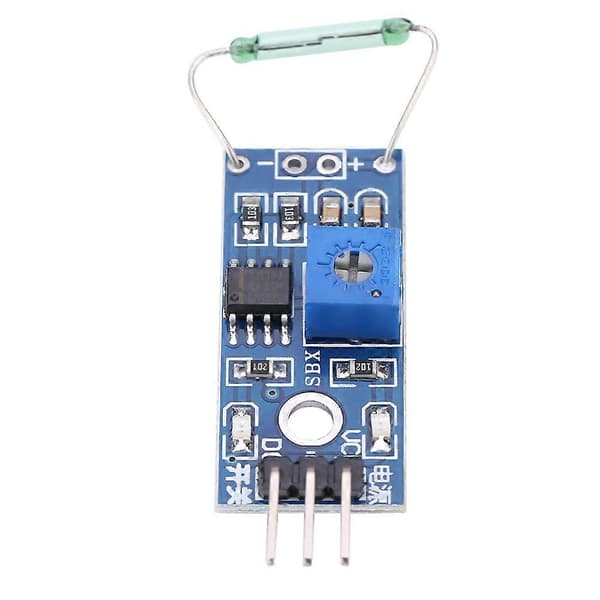

Liten PCB-kortstorlek på 3,2 cm x 1,4 cm\r
Använder en bred spänningskomparator LM393\r
Användning: SPC-växel, kopiator, tvättmaskiner, kylskåp, kamera, desinfektionsskåp, dörrmagnet, magnetiskt fönster, elektromagnetiska reläer, elektronisk våg, nivåmätare, gasmätare, vattenmätare.\r
\r
Specifikation:\r
Arbetsspänning på 3,3V-5V\r
Typ: Normalt öppen\r
Komparator: LM393\r
Utgångstyp: Digital utgång (0 och 1)\r
PCB-kortstorlek: 3,2*1,4cm/1,3*0,6in\r
Vikt: Ca.13g/0.5oz\r
\r
Modulen ANVÄNDER:\r
1. Det torra reed-röret behöver en magnet, när det känner av en viss magnetisk kraft, kommer det att visa PÅ-läge, modulens utgång låg nivå; ingen magnetisk kraft, visar AV-läge, utgång hög nivå, torrt reed-rör och magnetisk induktionsavstånd inom 1,5 cm, bortom detta avstånd, okänsligt eller kommer inte att utlösa fenomen;\r
2. Modulens DO-utgångsände kan anslutas direkt till mikrokontroller I/O-port, utlöst av en enda chip-mikrodator kan detektera torrt reed-rörstatus; det kan detektera utlösningstillståndet för det torra reed-röret med SCM\r
3. Modulens DO-utgångsände ansluter IN-änden av reläet, kan komponera högeffekts torra reed-rörbrytare, styra högspänning direkt.\r
\r
Paketlista:\r
4 x Reed-modul
