Funktioner:

1) högprecisionsspänningsdetekteringskrets;

2) terminalen på laddaren använder högspänningsenhet;

3) Inbyggd tre-stegs överströmdetekteringskrets (överström 1, överström 2 eller belastningskortslutning);

4) MOS-transistor kan styra batteriets laddning och urladdning;

5) låg standbyströmförbrukning

4 serie 18650 batteri 16.8V 16V 14.8V

14.8V (Li-ion 18650 eller li-ion batteri nominell spänning)

16.8V (Li-ion batteri full laddningsspänning)

14.4V (Lipo batteripaket nominell spänning)

Tillämpningar:

4S Li-ion18650,LiCoO2,LiMn2O4,Li(NiCoMn)O2 laddningsbara batterier

4S Lipo laddningsbara batterier

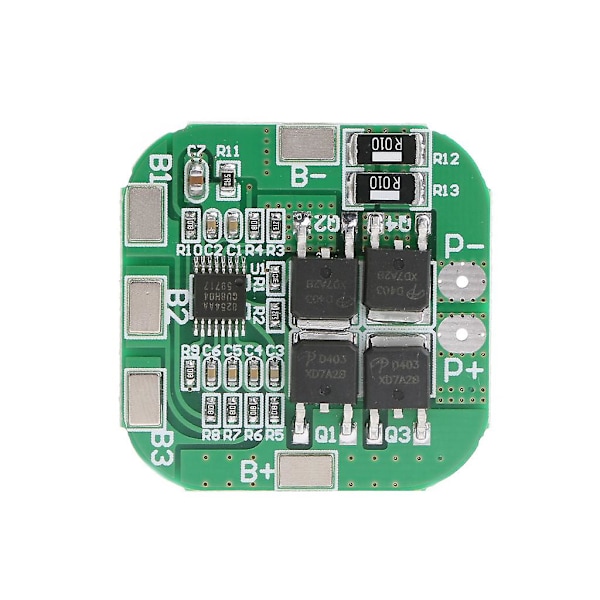

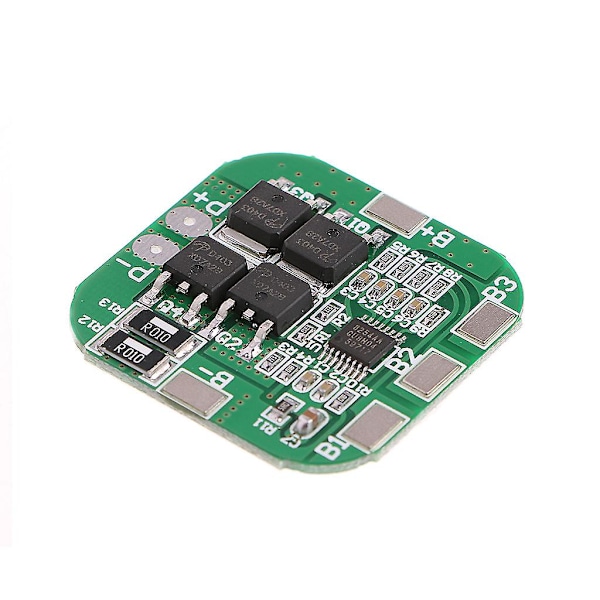

BMS lödningsinstruktioner:

B+ ansluten till batteriets pluspol;

B1 anslutningspunkten mellan batteri 1 och batteri 2

B2 anslut punkten mellan batteri 2 och batteri 3

B3 Anslut punkten mellan batteri 3 och batteri 4

B- anslut till batteriets minuspol

P- + anslutning laddning / urladdning plus;

P- anslutning laddning / urladdning minus





Obs:

1) detta kort är inte lämpligt för hög effekt elektroniska verktyg, om det används för skruvdragare och borr, köp inte

2) Över 3A-enhet, betyder att batteriets urladdningshastighet är mer än 3C.

1C-nominellt batteri, 2000mah motsvarar 2ah*1=2A maximal arbetsström.

3C-nominellt batteri betyder 2ahx3=6A Maximal arbetsström.

4S LI-ION BMS

Specifikationer:

Överladdningsspänning: 4.25-4.35v0.05v

Överurladdningsspänning: 2.3-3.0v0.05v

Maximal arbetsström: 10A

Maximal toppström: 20A

Arbetstemperatur: -40~+50

Lagringstemperatur: -40~+80

Liten ström: 6uA

Livscykel: 50000 timmar

Motstånd: 45m

Kortslutningsskydd: Skyddbart, byt ut för reparation

Storlek: 3.6x3.5cm/1.42x1.38 tum

Antal: 1 st



Obs:

Litiumbatteriskyddskretskortet ingår inte lödningsflikarna.

Tillåt 1-3 mm fel på grund av manuell mätning. Se till att du inte har något emot det innan du lägger bud

På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar den faktiska färgen på objektet. Tack

Paketinnehåll:

1 x Skyddskretskort
