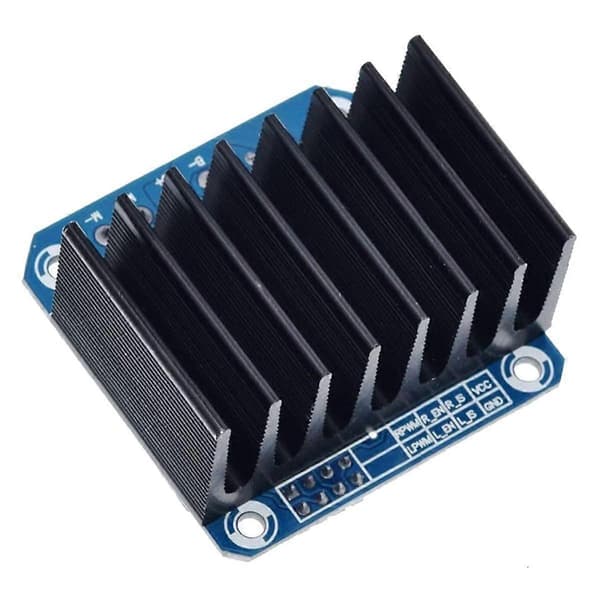

5V isolerad med MCU, skyddar effektivt MCU; 5V strömindikator på kortet. Spänningsindikering av motordrivrutinsutgång; kan löda kylfläns. Behöver endast fyra linjer från MCU till drivrutinsmodul (GND. 5V. PWM1. PWM2); isolationschip 5V strömförsörjning (kan delas med MCU 5V). för att vända motorn framåt, två PWM-ingångsfrekvenser upp till 25kHz; två värmeströmmar som passerar genom en felsignalutgång. Isolerat chip 5V strömförsörjning (kan delas med MCU 5V), kan även använda den inbyggda 5V-försörjningen; matningsspänning 5.5V till 27V. Ingångsspänning: 6V-27V Maximal ström: 43A Ingångsnivå: 3.3-5V Kontroll: PWM eller nivå Arbetscykel: 0-100% Ingångsport: 1.RPWM: framåtnivå eller PWM-signalingång, aktiv hög 2.LPWM: Omvänd nivå eller PWM-signalingång, aktiv hög 3.R_EN: framåtdrivningsaktiveringsingång, hög nivå aktiverar, låg nivå inaktiverar 4.L_EN: Omvänd drivningsaktiveringsingång, hög nivå aktiverar, låg nivå inaktiverar 5.R_IS: framåtdrivningsströmlarmutgång 6.L_IS: Omvänd drivningsströmlarmutgång 7.VCC: +5 V strömutgång, 5V strömförsörjningsanslutning med mikrokontrollern 8.GND: signal gemensam låg ände Färg: Fotofärg Material: ABS Storlek: 5 x 5 x 3cm Paketets innehåll: 4 x Motordrivrutinsmodul Endast ovanstående paketinnehåll, andra produkter ingår ej. Obs: Ljusreflektion och olika bildskärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga varan. Det tillåtna mätfelet är +/- 1-3cm.
