Modulgränssnitt:
Modulens kontrollände: det finns 3-trådsgränssnitt, och alla gränssnitt har terminaler, vilket är bekvämt för användare att använda.
1. DC+: positiv pol för DC-strömförsörjning (5V, 12V och 24V moduler finns tillgängliga).
2. DC-: negativ pol för DC-strömförsörjning
3. CH1: Ingångsdetekteringsgränssnitt, aktivt vid hög nivå.
Reläutgång: det finns 3-trådsgränssnitt, och alla gränssnitt har terminaler.
1. NO: reläets normalt öppna gränssnitt, som är upphängt innan det dras in och kortsluts med COM1 efter att det dragits in.
2. COM: reläets gemensamma gränssnitt
3. NC: reläets normalt slutna gränssnitt, som är kortslutet med COM1 innan det dras in och upphängt efter att det dragits in.

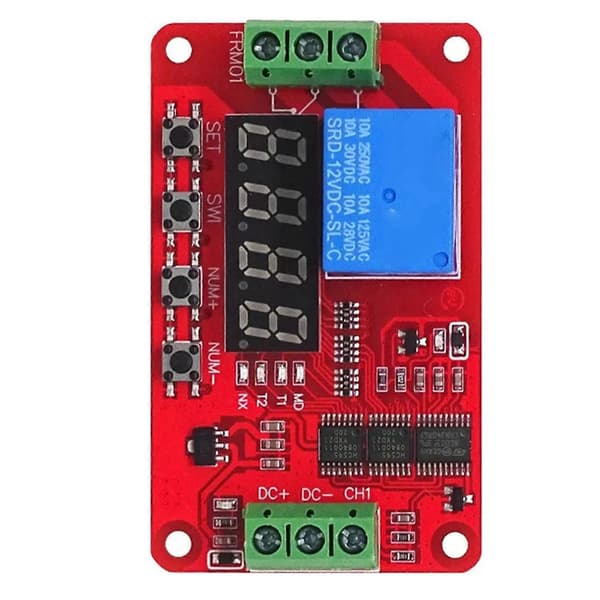

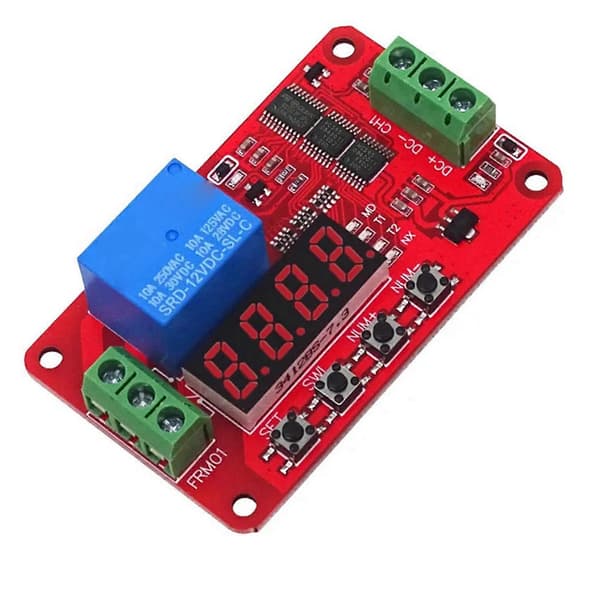

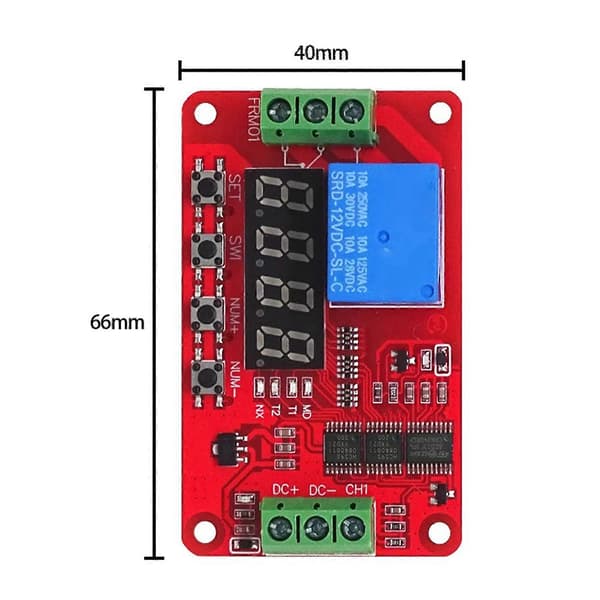

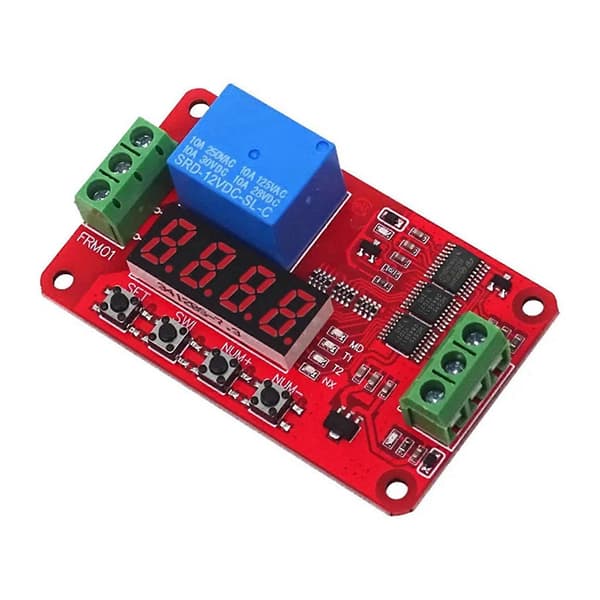

FRM01 multifunktionsreläkontrollmodul är speciellt utformad för användare med olika behov. Den använder en mikrokontroller som huvudkontrollenhet, förinställda 18 funktioner, och modulen använder effektrelä, högeffekts högspänningstriod, röda och blå signalindikatorer, och kortlayouten är omfattande och stabil, vilket kan användas i stor utsträckning vid olika strömkontrolltillfällen.
Färg: Som visas
Material: PCB
Paketets innehåll:
4 x FRM01 12V multifunktionsreläkontrollmodul
Endast ovanstående paketinnehåll, andra produkter ingår ej.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
