Beskrivning:
1. När modulen upptäcker ett hinder framför signalen, den gröna indikatorlampan på kortnivån, medan låg nivå kontinuerlig utgångssignal OUT-port, detekterar modulen avståndet 2 ~ 30 cm, detekteringsvinkeln 35 °, kan avståndet detekteringspotential justeras medurs justeringspotentiometer för att detektera avståndet ökar; moturs för att justera potentiometern för att minska detekteringsavståndet.
2 .aktiva infraröda sensorer för att detektera det reflekterade, och därmed formen på reflektionsförmågan hos måldetekteringsområdet är kritisk. Det minsta detekteringsavståndet som svartvitt maximalt; små föremål från ett litet område, ett stort område från Grand.
3. utgångsportens OUT-sensormodul kan direkt anslutas till mikrokontrollerens IO-port, du kan direkt köra ett 5V-relä; Anslutning: VCC-VCC; GND-GND; OUT-IO
4. Använder komparatorn LM393, stabil;
5 .kan användas för 3-5V DC power . När power slås på, den röda power
indikator ljus ;
6. med skruvhål på 3 mm, enkel fast installation;
7. kortstorlek: 3,1 cm * 1,5 cm
8. varje modul överföringar som jämför tröskelspänningen har justerats av potentiometern är bra, inte exceptionella omständigheter, justera inte godtyckligt potentiometern.
Gränssnittsbeskrivning (3-tråds):
1. VCC: extern 3,3V-5V spänning (kan anslutas direkt till 5v MCU och 3.3v MCU)
2. GND: GND Extern
3. UT: digitala utgångsgränssnitt för små kort (0 och 1)

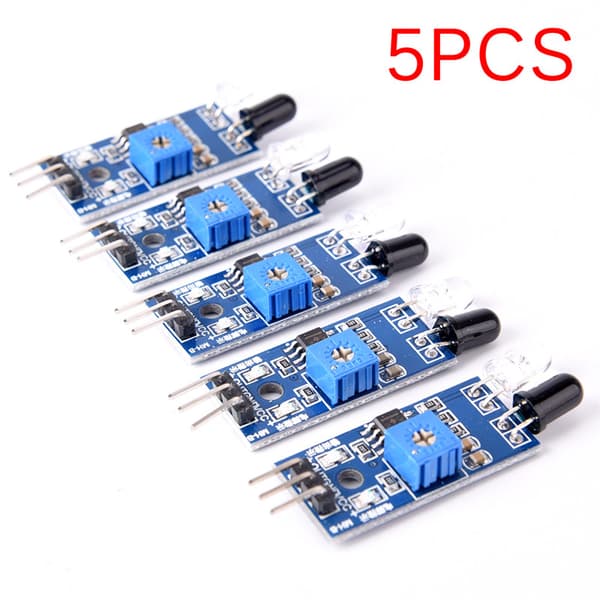

Paketet inkluderar: 5 x Infraröd hinder undvikande modul
