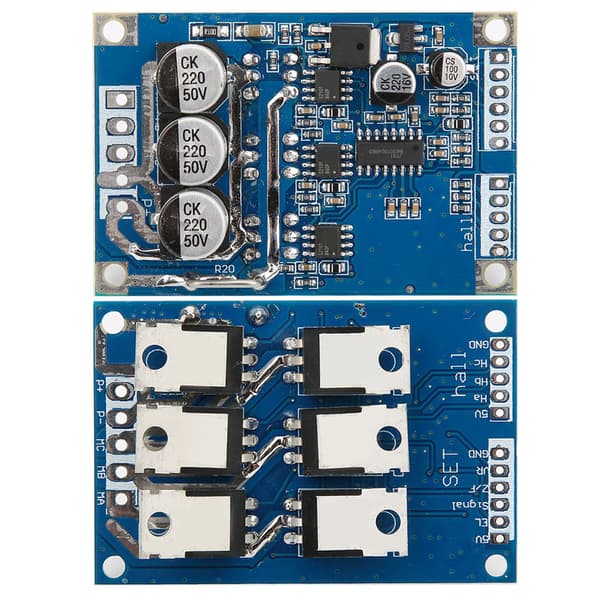

- Driftspänning: DC 12V-36V - Driftström: <=15A - Drivkraft: <=500W - Hastighetsspänning: 0,1V-5V - Driftstemperatur: -40-85°C - Luftfuktighet: 90%RH - Stabilt skydd: Ja - Aktivera kontroll: Ja - Överströmsskydd: Ja - Styrningskontroll: Ja - Hastighetskontrollsignal: Ja - Storlek: 63*42*17mm (L*B*H); Sondstorlek 3 mm, längd: monteringshåls centrumavstånd 57 mm, bredd: fast håls centrumavstånd 36,5 mm - Strömuttag Ut:
- VCC (positiv strömförsörjning) - GND (negativ) - MC (motorfaser W) - MB (motorfaser V) - MA (motorfas U) - Ställ in för kontrollsidan:
- GND kontrollterminal jord - VR regulatorände 0-5V (motsvarar 10% av motorvarvtalet -100%) - ZF backningskontroll (ansluten till 5V eller jord kan ladda motorns rotationsriktning) - M varvräknare pulsutgång (beroende på antalet motorpoler motsvarande antalet pulser per varv av utgångsnumret) - EL aktiverad kontrollterminal (ansluten till 5V ot jord och sedan 5V, jordning av motorn stannar) - 5V 5V kontrollterminal - HALL för hallterminalerna:
- 5V Hall effekt positiv - Ha Hall signal - Hb Hall signal - Hc Hall signal - GND Hall negativ Kabeldragning:
- Kontrollterminal för SET:
1. Kabeldragningsmetoderna för motorvarvtalsreglering: tillgänglig potentiometersystemhastighet kan också anslutas till MCU-styrningen, när potentiometerstyrtrådarna, mittstiftet på potentiometern är ansluten till VR-hastighetsporten, potentiometern ansluten till båda ändarna av 5V och GND terminalspänning högre snabbare.
2. Kabeldragningsmetoder för motorstyrning: du kan ändra styrningen kan också anslutas till MCU-styrningen, till GND i en riktning, sedan i en riktning 5V.
3. Pulsfrekvenssignal: hög och låg uteffekt. IC:n kan inte förstå informationen med kundens begäran.
Hall signalingångar för hall:
- Kopplingsschema visas, ett motsvarande HA, HB, HC och på motorn, 5V strömförsörjning ansluten till motorns hallsignaler positiv, GND strömförsörjning negativ signal till motorhallen.
Obs: På grund av olika motortillverkare för att göra hallen i halllinjeordningen behöver inte nödvändigtvis följa linjen på kortet för att matcha sekvensen, måste justeras, var uppmärksam! Om linjesekvensen är felaktig kanske kortet inte startar ordentligt eller orsakar andra fel, inklusive att bränna drivplattan.
Motordrivkort 12-36V DC-strömingång, VCC positiv strömförsörjning, GND strömförsörjning är negativ. Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
Elektriska kabeldragningsmetoder: Borstlös DC-motor för de tre linjerna, motsvarande MA/U, MB/V, MC/W.
Tips:
- Om du använder mindre än 60W utan extra kylfläns, se till att lägga till mer än 60W kylflänsar. Drivningseffektivitet utan att sänka temperaturen är för hög kommer att lysa i permanent skada! Storleken på kylflänsen kan vara ett dåligt miljöarbete (rekommenderat kylområde större än 200 kvadratcentimeter)! När du installerar kylflänsen måste du vara uppmärksam på baksidan av modulen 6 MOS-rörisolering, ingen isolering, den kommer att fästas på den permanent skadade drivplattan! Föreslå att lägga till isoleringsfilmer, båda sidor av isoleringskortet plus termisk pasta!
Paketet innehåller:
