INA226 är en strömavdelare och effektmonitor med I2C eller SMBUS-kompatibla gränssnitt. Den här enheten övervakar spänningsfallet för shunten och bussens matningsspänning. Programmerbara kalibreringsvärden, omvandlingstider och medelvärden, i kombination med interna multiplikatorer, kan direkt läsa ampere ström och watt effekt.

INA226 känner av strömmen på den gemensamma modbussens spänning för matningsspänningen, som kan variera från 0V till 36V. Arbetsspänningen för den här enheten är 2,7V till 5,5V, och den typiska strömförsörjningsströmmen är 330A. Enheten är specificerad för att fungera inom ett temperaturområde på -40 ℃ till 125 ℃ och har upp till 16 programmerbara adresser på ett I2C-kompatibelt gränssnitt.

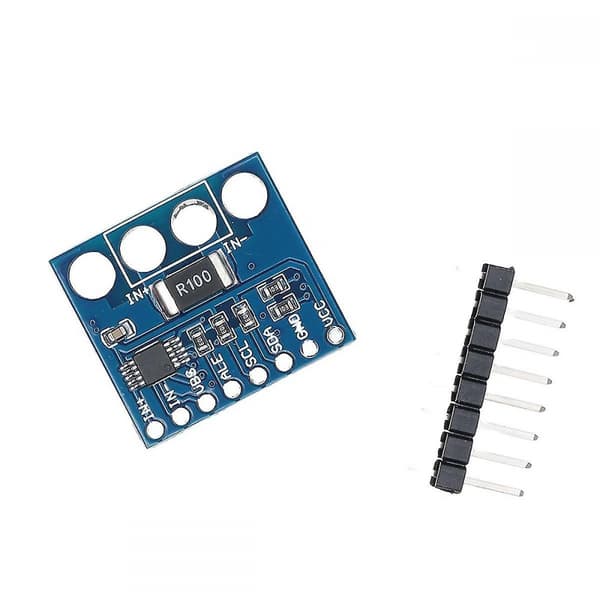

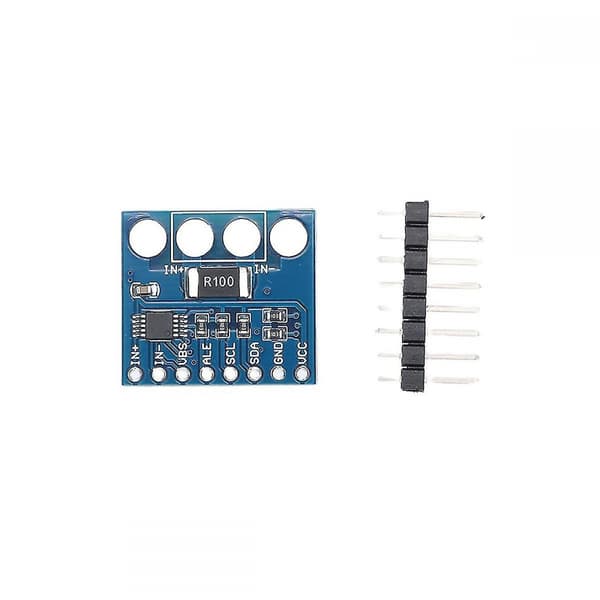

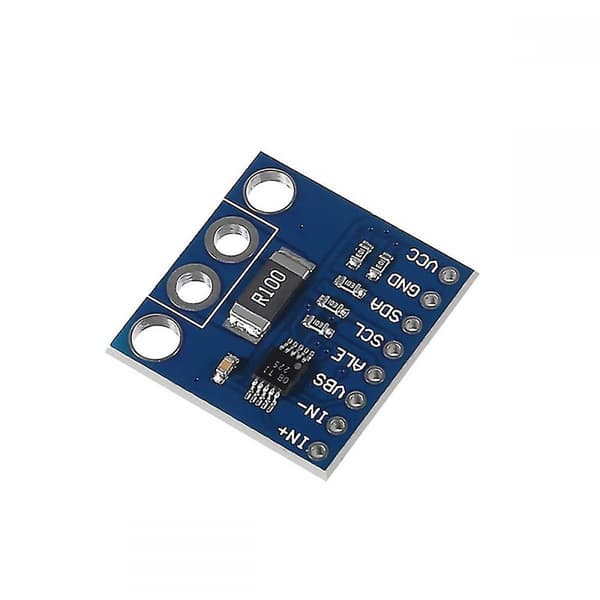

CJMCU-226- Stödjer 36V larmfunktion, dubbelriktad, högprecision, lågspänning och högspänningseffektövervakning, I2C utgångsström

Den maximala störspänningen för INA226 är 10 mikrovolt (uV), den maximala förstärkningsfelet är 0,1% och noggrannheten är 10 gånger högre än branschledande konkurrerande produkter. Den här enheten är en komplett 16-bitars enkelchipslösning som ger omfattande programmerbara mätningar av ström, spänning och effekt för I2C-gränssnitt.

INA226 ger stora fördelar för konstruktörer av servrar, datorer, telekommunikationsutrustning, effekthanteringsutrustning och testutrustning, och uppfyller helt kraven för exakt effektmätning.
