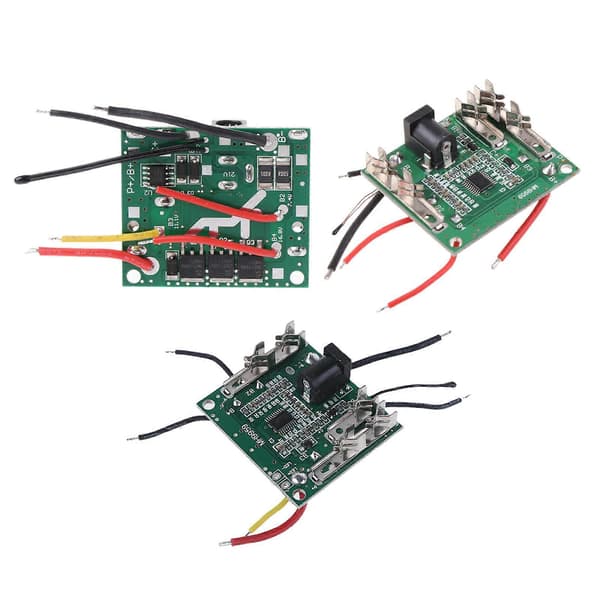

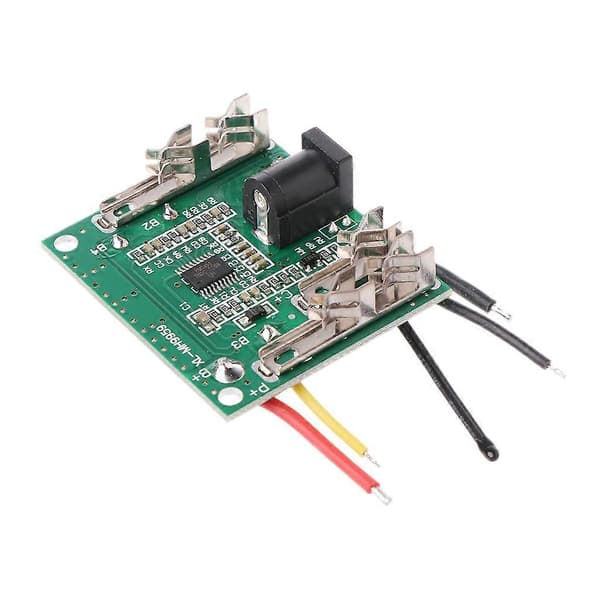

5S 18/21V 20A Li-Ion Litiumbatteripaket Laddning för Skyddskretskort DIY Ersättning PCB-kort för Makita



Funktioner:

helt ny och hög kvalitet.

Skyddskretskortet är för 5-seriers Li-ion-batterier, främst använt för elektriska elverktyg.

Det använder speciell IC för 5S litiumbatterier som processor för att detektera realtidsspänning, laddnings- och urladdningsström och omgivningstemperatur för varje batteri.

Stabila olika skyddsfunktioner för laddning och urladdning, såsom överladdningsskydd, överurladdningsskydd och kortslutningsskydd.

Låg strömförbrukning, arbetsströmmen är cirka 25uA och viloströmmen är cirka 6uA.

Att välja rätt skyddskretskort och applicera det på lämpligt sätt är avgörande för dina batteriers livslängd.



Specifikationer:

Laddningsspänning: 19/21V

Enkelcellsladdningsspänning: 3,8/4,25V

Kontinuerlig urladdningsström: 8-20A

Överladdning Enkelcellsdetekteringsspänning: 3,85-4,25V

Överladdningsskydd Fördröjning: 1S

Överladdning Enkelcellsåterställningsspänning: 3,75-4,13V

Överladdningsskydd Frisläppningsfördröjning: 1mS

Överurladdning Enkelcellsdetekteringsspänning: 2-2,8V

Överurladdningsskydd Fördröjning: 1S

Överurladdning Enkelcellsåterställningsspänning: 2,5-3,0V

Överurladdningsskydd Frisläppningsfördröjning: 10020mS

Överströmsdetekteringsspänning: 0,1-0,4V

Överströmsdetekteringsström: 305A

Överströmsdetekteringsfördröjning: 1S

Kortslutningsskydd Stöd: Ja

Kortslutningsdetekteringsfördröjning: 250uS

Kortslutningsfrisläppningsfördröjning: 1S

Kortslutningsdetekteringsspänning: 0,8V

Återställningstillstånd: Auto efter frånkoppling av last

Övertemperaturskydd Skyddstemperatur: 705

Återställningstemperatur: 555

Arbetstillstånd: 25uA (25)

Standby-läge: 6uA(25)

Urladdning Huvudkrets Internt motstånd: 305m

Drifttemperatur: -40-85 RH75%

Lagringstemperatur: -40-125 RH75%

Storlek Längd x Bredd: 45x40mm/1.77*1.57 \"



Obs:

Övergång: 1cm=10mm=0.39inch

Vänligen tillåt 0-1cm fel på grund av manuell mätning. se till att du inte har något emot det innan du lägger bud.

På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!



Paketet innehåller:

1 Batteriladdare för Skyddskretskort
