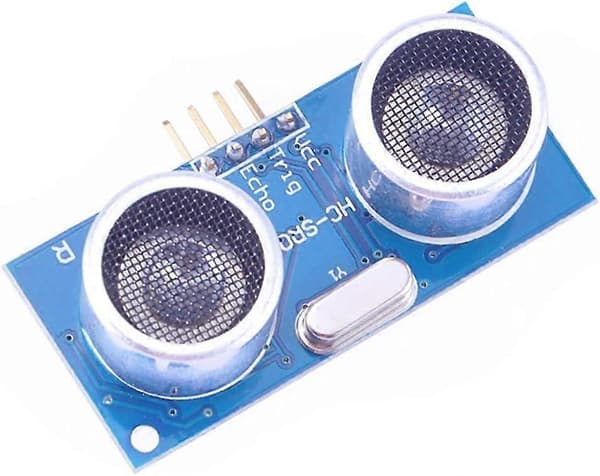

5ST HC-SR04 Ultraljuds Avståndsmodul Avståndsmätning Transducer Sensor för Arduino

Använd IO TRIG-porten för att trigga telemetri. Vi behöver minst 10 högnivåsignaler. Modulen kan skicka ut 8 st 40kHz fyrkantsvågor automatiskt och kommer att kontrollera om någon signal returneras. Om någon signal returneras, mata ut högnivåsignal genom IO ECHO-porten. Varaktigheten av högnivåsignalen är tiden mellan sändaren och mottagningen med ultraljudet. Testavstånd = varaktigheten av den höga nivån * ljudets hastighet (340 m / s) / 2 Statisk ström (max): 2mA; elektrisk utgångsnivå: 5V hög; Detektionsavstånd: 2cm-450cm; Hög noggrannhet: 2mmModulens huvudsakliga tekniska parametrar: Arbetsspänning: 5V (DC) Statisk ström: mindre än 2mA. Utgångssignal: elektrisk frekvenssignal, hög nivå 5V, låg nivå 0V. Sensorvinkel: högst 15 grader. Avkänningsavstånd: 2cm-450cm. Hög precision: upp till 0,3 cm Ingångstriggersignal: 10us TTL-puls Echosignal: TTL PWL-utgångssignal Anslutningsläge: VCC / trig (T) / Echo (R) / GND (VCC 5V-matning och GND är jordledningen. TRIG är triggerkontrollsignalens ingång, ECHO är echosignalens utgång.) Antal: 5ST Paketets innehåll: HC-SR04 5X Ultraljudsmodul Avståndsmätning Transducer Sensor För Arduino

Obs: Data är all manuell mätning, vänligen tillåt 1-3 cm fel, på grund av ljus- och displayskillnaden kommer det att finnas en viss färgskillnad, beroende på det fysiska objektet som mottas.
