Funktioner

1、Sensorns detekteringsområde kan justeras med potentiometer, liten störning, enkel montering och användning.

2、Den kan användas i stor utsträckning för robot hinderundvikande, hinderundvikande bil, monteringslinje, svart och vit linjespårning och många andra tillfällen.

3、När signalmodulen upptäcker hinder framför, lyser den gröna indikatorlampan på kretskortet och samtidigt matar OUT-porten ut lågnivåsignal; detekteringsavståndet kan justeras med potentiometer, medurs för att öka detekteringsavståndet;c

4、Aktiv infraröd reflektionsdetekteringssensor, så målets reflektionsförmåga och form är nyckeln till detekteringsområdet. Svart färg har det minsta detekteringsområdet, vitt har det maximala; små föremål har kort detekteringsområde, stora föremål har lång detektering

5、Sensormodulens utgångsport OUT kan anslutas direkt till mikrokontroller IO-port, kan också driva ett 5V relä direkt.

Specifikation

Beskrivning:











Funktioner:



Detekteringsområdet för sensorn kan justeras med potentiometer, liten störning, enkel montering och användning.

Den kan användas i stor utsträckning för robot hinderundvikande, hinderundvikande bil, monteringslinje, svart och vit linjespårning och många andra tillfällen.

När signalmodulen upptäcker hinder framför, lyser den gröna indikatorlampan på kretskortet och samtidigt matar OUT-porten ut lågnivåsignal; detekteringsavståndet kan justeras med potentiometer, medurs för att öka detekteringsavståndet; moturs för att minska detekteringsavståndet.

Aktiv infraröd reflektionsdetekteringssensor, så målets reflektionsförmåga och form är nyckeln till detekteringsområdet. Svart färg har det minsta detekteringsområdet, vitt har det maximala; små föremål har kort detekteringsområde, stora föremål har långt detekteringsområde.

Sensormodulens utgångsport OUT kan anslutas direkt till mikrokontroller IO-port, kan också driva ett 5V relä direkt.

Komparatorn använder LM393-chip, stabil prestanda.

Kan använda 3 till 5V DC-strömförsörjning. När strömmen slås på lyser den röda strömindikatorlampan.

Designad med 3 mm skruvhål för bekväm fixering och enkel installation;









Specifikationer:

Detekteringsområde: 2~30cm





Detekteringsvinkel: 35°



Kablage: VCC-VCC; GND-GND; OUT-IO



Storlek: 4*1.5cm/1.5*0.6in



Antal: 5st



Vikt: 3g(ungefär)









Modulgränssnitt:

GND: Extern GND





OUT: Digital utgångsport(0 och 1)

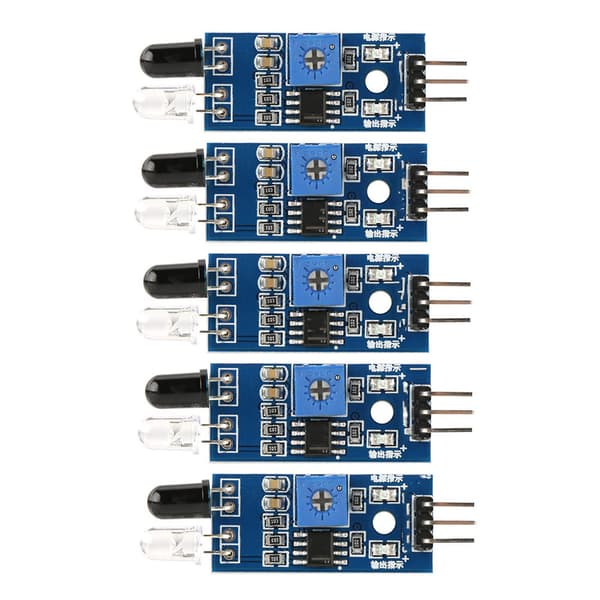

Paketet innehåller:

5 x Moduler
