1. L9110S-chip motordrivning
2. Modulens matningsspänning: 2,5-12V
3. Lämpligt motorområde: mellan motorns driftspänning 2,5v-12V, den maximala driftströmmen på 0,8A, den nuvarande smarta bilspänningen och strömmarknaden ligger inom detta område
4. Driv två DC-motorer, eller en 4-tråds 2-fas stegmotor.
5. PCB-kortstorlek: 2,8 cm x 2,1 cm ultraliten storlek, lämplig för montering
Är försedd med fasta monteringshål, diameter: 3 mm

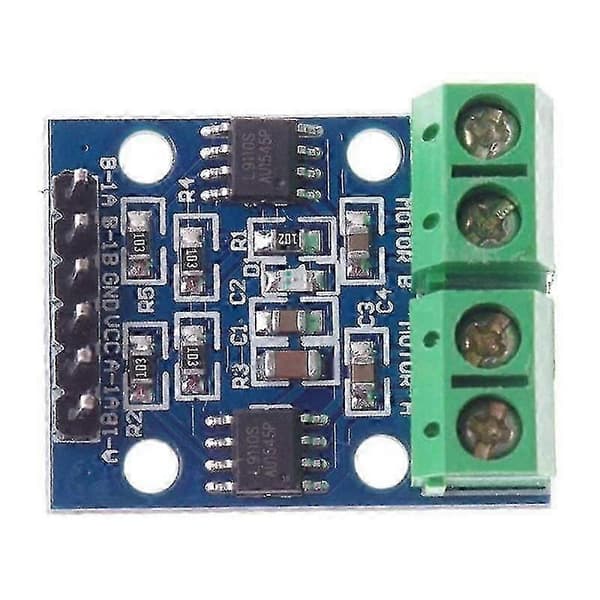

Modulgränssnitt
6P svarta böjda stiftinstruktioner:
VCC Ansluten till extern 2,5V-12V spänning
GND Ansluten till extern GND
IA1 Ansluten till extern mikrokontroller IO-port
IB1 Ansluten till extern mikrokontroller IO-port
IA2 Ansluten till extern mikrokontroller IO-port
IB2 Ansluten till extern mikrokontroller IO-port
4P gröna terminalinstruktioner:
OA1 Ansluten till 2 stift på DC-motor, ingen riktning
OA2 OB2 Ansluten till 2 stift på DC-motor, ingen riktning
Modulanvändningsinstruktioner:
Slå på VCC, GND och modulens strömindikator lyser;
IA1 ingång hög nivå, IA1 ingång låg nivå, [OA1] motor framåtrotation;
IA1 ingång låg nivå, IA1 ingång hög nivå, [OA1] motor backas;
IA2 ingång hög nivå, IA2 ingång låg nivå, [OA2 OB2] motor framåtrotation;
IA2 ingång låg nivå, IA2 ingång hög nivå, [OA2 OB2] motor backas
Notera:
Installationen av elektroniska moduler kräver grundläggande kunskaper och kräver en viss elektronisk professionell grund och praktisk förmåga. Vänligen köp noggrant
Färg: blå
Material: PCB
Paket innehåll:

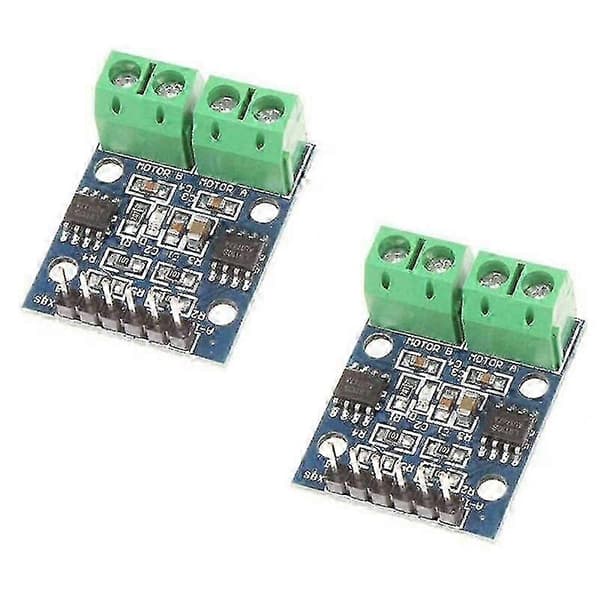

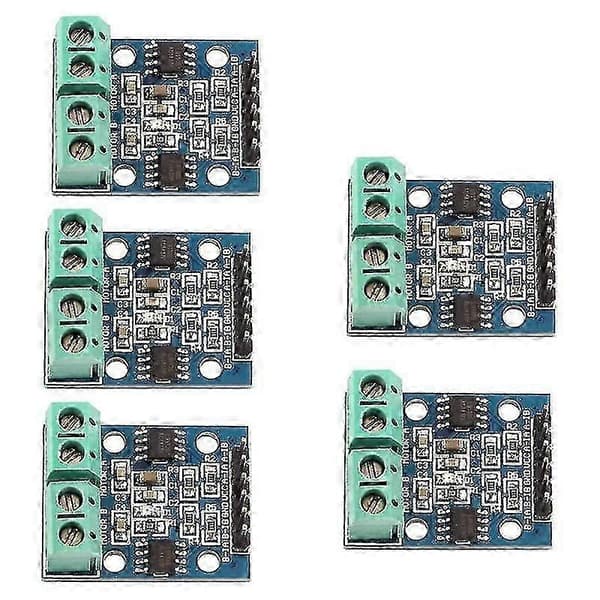

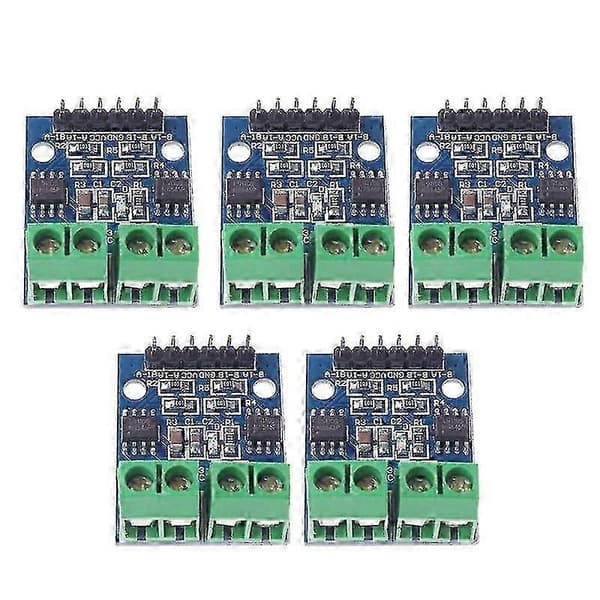

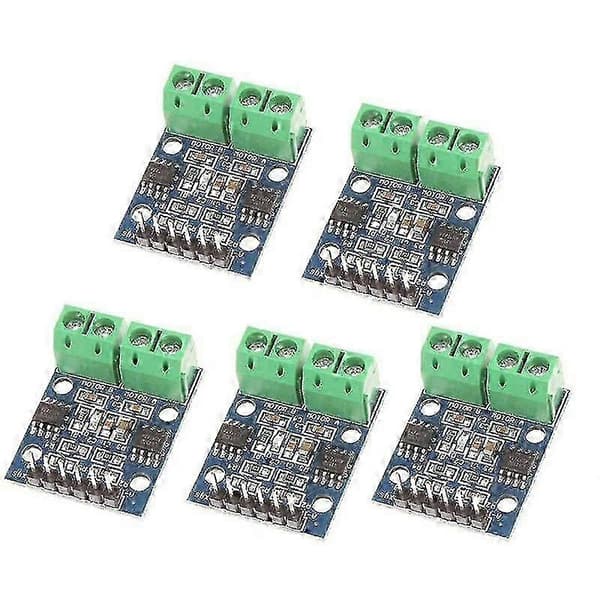

5 x H-brygga Stepper Motor Dubbel DC Motor Drivrutin Kontrollerkort L9110S
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
