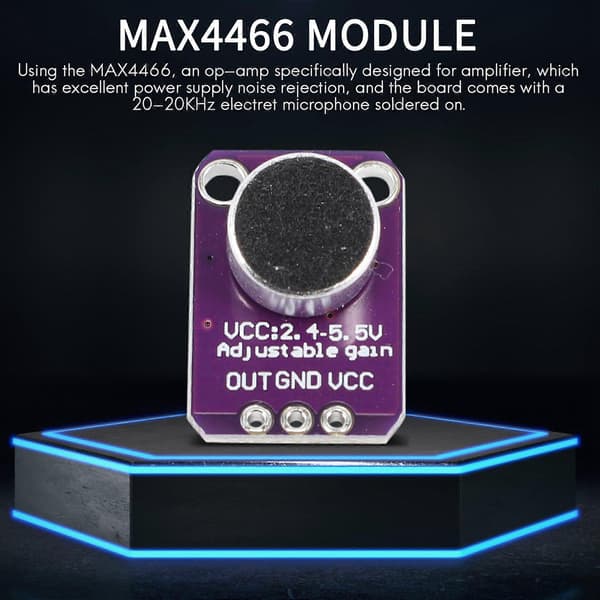

Använder MAX4466, en operationsförstärkare speciellt designad för förstärkare, som har brusreducering för strömförsörjningen, och kortet levereras med en 20-20KHz elektretmikrofon lödd på. På baksidan finns en liten trimmerpotentiometer för att justera förstärkningen.
Strömförsörjningsspänning: +2.4V till +5.5V (kan vara kompatibel med för , för och andra utvecklingskortmoderkort); Strömförsörjningsavvisningsförhållande: 112dB; Common mode-avvisningsförhållande: 126dB; AVOL: 125dB (RL = 100k) rail-to-rail-utgång; Viloström: Mindre än 24A; Förstärkningsbandbredd: 600kHz. Utgången är rail-to-rail så om ljudet blir högt kan utgången gå upp till 5Vpp!
Applikationer: Detta breakout-kort används bäst för projekt som röstförvrängare, ljudinspelning och ljudreaktiva projekt som använder .
Obs: För bästa prestanda, använd den \"tystaste\" strömförsörjningen som finns tillgänglig (på en för , skulle detta vara 3.3V-försörjningen); För ljudreaktiva projekt föreslår vi att du använder ett drivrutinsbibliotek som kan ta ljudingången och \"översätta\" den till frekvenser.
MAX4466 är en lågeffekts operationsförstärkare optimerad för användning som mikrofonförförstärkare. De ger en perfekt kombination av optimerade förstärkningsbandbreddsprodukter och strömförsörjningsström, samt lågspänningsdrift i ett superpaket.
Färg: lila
Material: PCB+metall
Användningsintroduktion:
Anslut GND till jord, VCC till 2.4-5VDC.
Ljudvågformen kommer ut från OUT-stiftet. Utgången kommer att ha en DC-förspänning på VCC/2 så när det är helt tyst,
kommer spänningen att vara en stadig VCC/2 volt (den är DC-kopplad).
1. Om ljudutrustningen du använder kräver AC-kopplat ljud, placera en 100uF kondensator mellan utgångsstiftet och ingången på din enhet.
2. Om du ansluter till en ljudförstärkare som har differentiella ingångar eller inkluderar avkopplingskondensatorer, behövs inte 100uF kondensatorn.
3. Om du vill ansluta förstärkaren direkt till högtalare. Om du ansluter till en mikrokontrollerstift behöver du ingen förstärkare eller avkopplingskondensator - anslut OUT-stiftet direkt till mikrokontrollerns ADC-stift. Obs: Utgångsstiftet är inte utformat för att driva högtalare eller något annat än de minsta in-ear-hörlurarna - du behöver en ljudförstärkare (som en 3.7W stereoförstärkare) För ljudresponsiva projekt föreslår vi att du använder ett drivrutinsbibliotek som kan ta ljudingången och \"översätta\" den till frekvenser. Applikationer: Den används ofta i mobiltelefoner, digitala repeatrar, hörlurar, hörapparater, mikrofonförförstärkare, bärbara datorer, taligenkänningssystem. Paketets innehåll: 5 x MAX4466-modul (På grund av datorskärmen kan produktens färg skilja sig från bilden) 5 x Stift
Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
