Reläets tidsfördröjning och strömförsörjning är anslutna. Specifikt enligt följande: för 12 V strömförsörjning till reläet, reläet inte omedelbart och absorption, reläets utgångsstatus till: normalt öppen och allmän frånkoppling, normalt stängd och allmän ledning; Vänta på fördröjning 1-10 s (justerbar), relä och absorption, vid denna punkt, reläets utgångsstatus till: normalt öppen och allmän ledning, normalt stängd och allmän frånkopplad; Så länge modulen kontinuerligt, kommer detta tillstånd att förbli.

Fördröjningstiden är justerbar, (0 ~ 10 sekunder)

Att öka potentiometern kan öka fördröjningstiden

Kondensatorn C1 kan öka fördröjningstiden

Med ingångslampa



Ett relä och indikatorlampor

Kontrollerad AC 220 V / 10 A enhet. (maximal kontrollutrustning 2000 W)

Ström med reläskydd.

Formeln för fördröjningstiden: T = 1,1 RC. Till exempel: 100 uf kapacitansresistans 100 k T = 1,1 * 100000 * 0,0001 = 11 sekunder

Den inbyggda utrustningen på tidsfördröjningen, förhindrar överdriven ström när bilens cigarettändare bränns på inbyggd utrustning.

Behöver ha ordning för att starta tillfället, för att förhindra att flera enheter samtidigt startar strömmen är för brännande apparater.

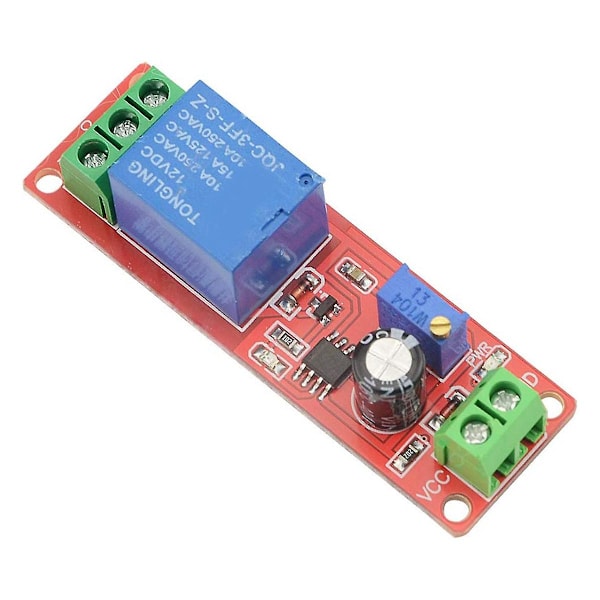

Huvudchip: NE555

Arbetsspänning: DC12V

Färg: röd+grön+blå

Material: PC, Metall

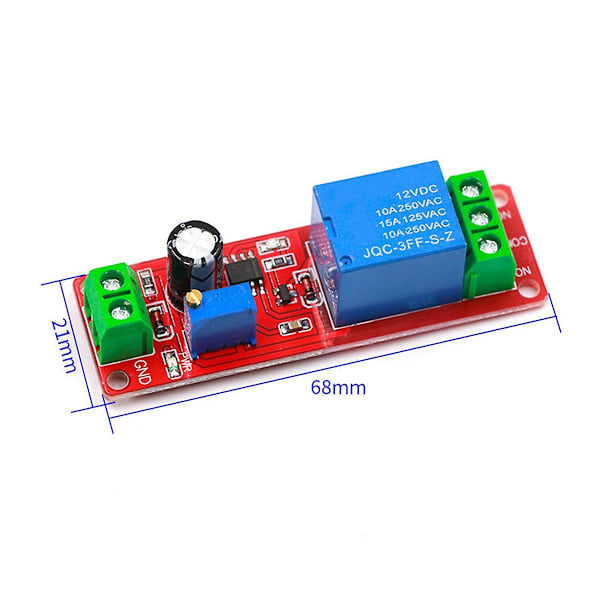

Storlek: 6,8 x 2,1 cm



Paketets innehåll:

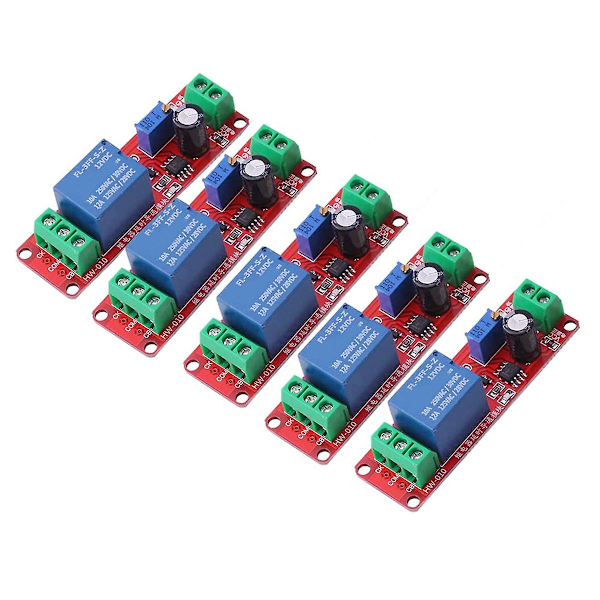

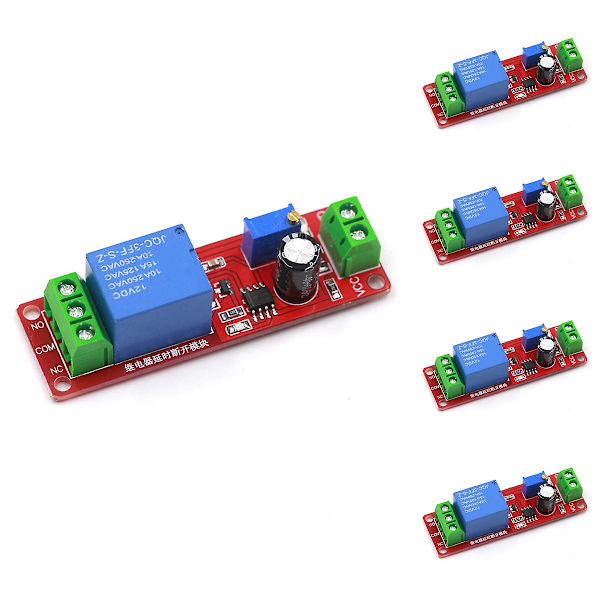

5 x NE555 Fördröjningsrelä Shield Timer



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
