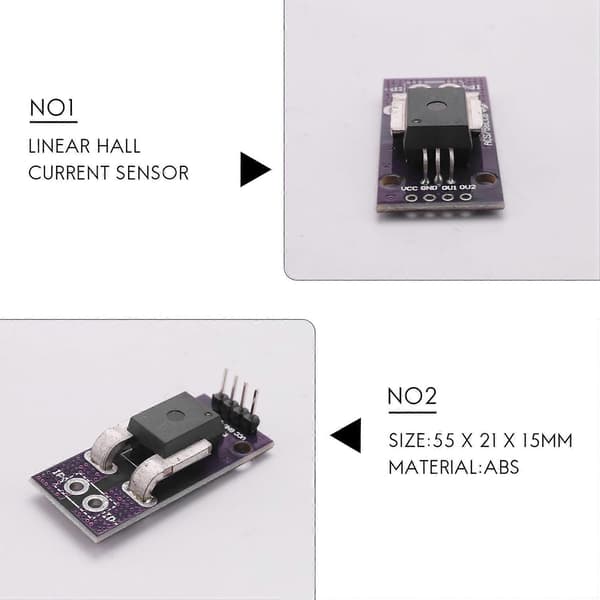

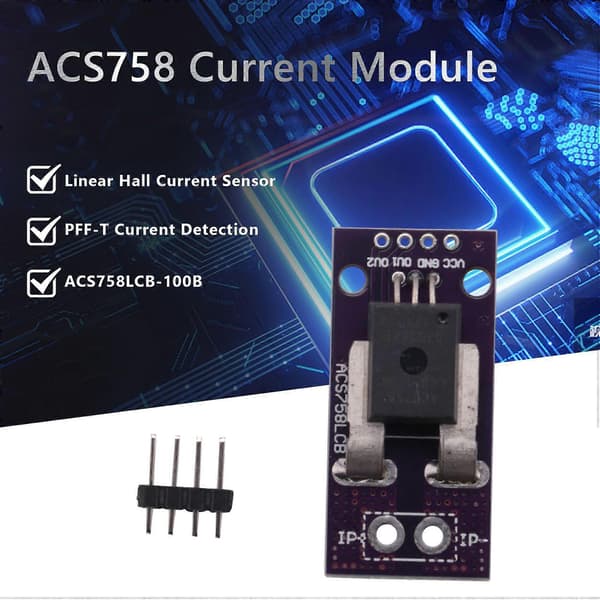

ACS758 består av en precision, låg-offset linjär Hall-sensor krets med en kopparströmbana till produkten. Strömmen som appliceras genom kopparströmbanan kan generera ett magnetfält som kan induceras av den integrerade Hall IC:n och omvandlas till en proportionell spänning.

Enhetens noggrannhet optimeras genom att placera den magnetiska signalen till Hall-sensorn. Den exakta, högprecisionsutgångsspänningen tillhandahålls av en stabil chopper-typ, låg-BICMOS IC som har programmerats för noggrannhet.

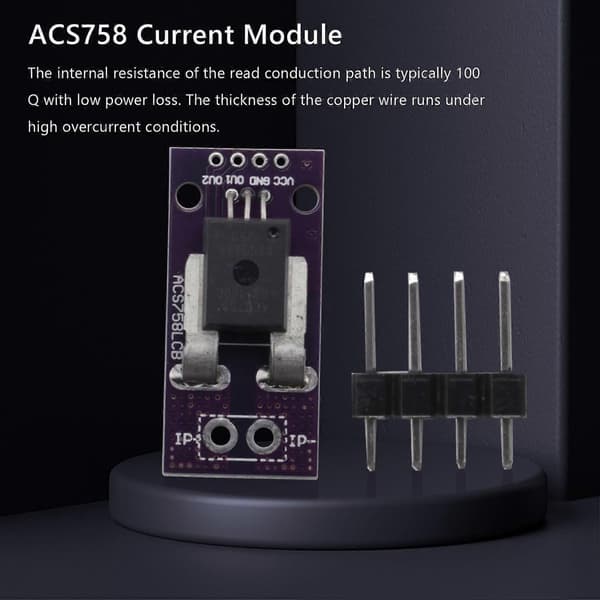

Det interna motståndet i läsledningsbanan är vanligtvis 100 Q med låg effektförlust. Tjockleken på koppartråden löper under höga överströmsförhållanden.

Anslutningarna på ledningsbanan och sensorstiften (stift 1 till 3) är elektriskt blästrade. På detta sätt kan ACS758 sensor 1C-serien användas i applikationer som kräver elektrisk isolering - använd isolatorer eller komplexa isoleringstekniker.

ACS758-enheten är fullständigt kalibrerad före leverans från . ACS758-serien är en blyfri produkt. Alla stift är pläterade med 100% dimma och inget bly finns i paketet.

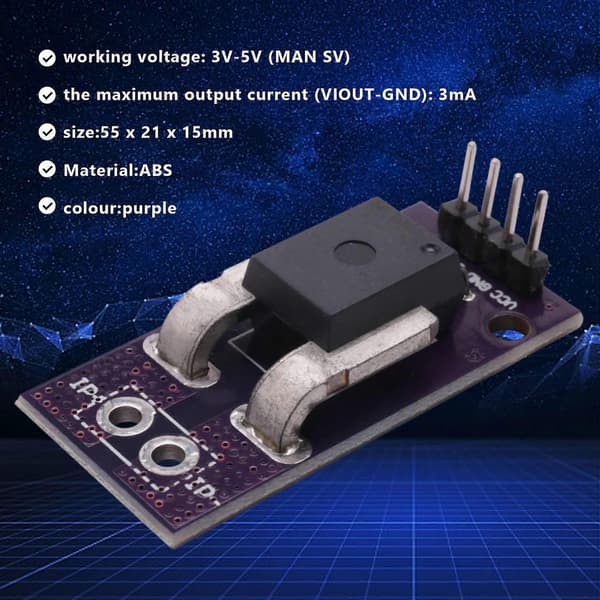

Arbetsspänning: 3V-5V (MAN SV)

Statisk utgångsspänning: VCCi2

Arbetsström: 135m2A (MAX)

Lagringstemperaturområde: -65- 165

Maximal utgångsström (VIOUT-GND): 3mA

Intern bandbredd: 120 KHz

Storlek: 55 x 21 x 15mm

Material: ABS

Färg: lila



Paketets innehåll:

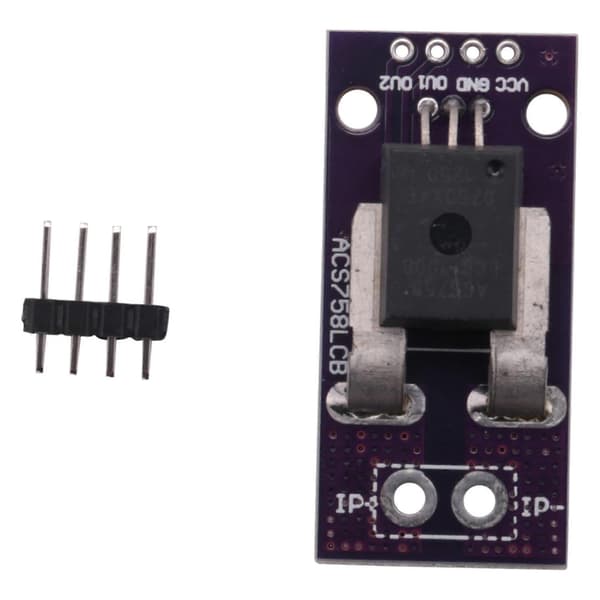

1 x ACS758 Strömmodul



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
