ACS758 består av en precisionskrets med låg offset linjär Hall-sensor med en kopparströmbana nära produkten. Strömmen som appliceras genom kopparströmbana kan generera ett magnetfält som kan induceras av den integrerade Hall IC och omvandlas till en proportionell spänning.
Enhetens noggrannhet optimeras genom att placera den magnetiska signalen nära Hall-sensorn. Den noggranna, högprecisionsutgångsspänningen tillhandahålls av en stabil chopper-typ, låg-bias BICMOS IC som har programmerats för noggrannhet.

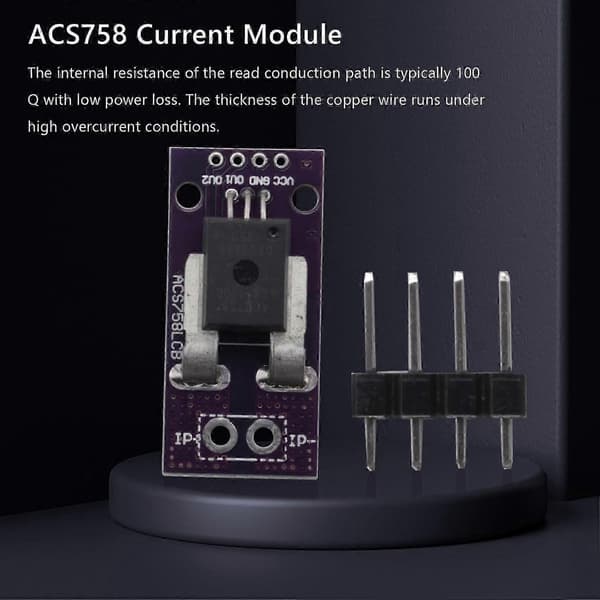

Det interna motståndet i den avlästa ledningsbanan är typiskt 100 Q med låg effektförlust. Tjockleken på koppartråden klarar höga överströmsförhållanden.
Terminalerna på ledningsbanan och sensorstiften (stift 1 till 3) är elektriskt isolerade. På detta sätt kan ACS758-sensorns 1C-serie användas i applikationer som kräver elektrisk isolering men använder opto-isolatorer eller komplexa isoleringstekniker.
ACS758-enheten är fullständigt kalibrerad före leverans från fabriken. ACS758-serien är en blyfri produkt. Alla stift är pläterade med 100% dimma och inget bly finns i förpackningen.
Arbetsspänning: 3V-5V (MAN SV)
Statisk utgångsspänning: VCCi2
Arbetsström: 135m2A (MAX)
Lagringstemperaturområde: -65℃- 165℃
Maximal utgångsström (VIOUT-GND): 3mA
Intern bandbredd: 120 KHz
Storlek: 55 x 21 x 15 mm
Material: ABS
Färg: lila
Paketets innehåll:
1 x ACS758 Strömmodul
Endast ovanstående paketinnehåll, andra produkter ingår ej.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
